8 fonte de alimentação de DC Para a câmera do CCTV, aprovação do canal 24V 3.5A 12V do CE/FCC

Modelo não.

W&T-TVP1205-T4 (canal 4 output)

Canais de saídas

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Saída

Tensão de C.C. (v)

12V

12V

12V

12V

Corrente avaliado (a)

1.25A

1.25A

1.25A

1.25A

Indicador do diodo emissor de luz

Diodo emissor de luz

Onda da ondinha & ruído (milivolt)

120mV

Precisão da tensão (%)

±5%

Corrente de saída total

5.0A

Proteção térmica das interrupções (TCO)

Cada saída tem o fusível independente do PTC e o indicador do diodo emissor de luz, quando o problema ocorre, simplesmente influência a saída independente, a outra saída ainda que trabalha.

Tempo de elevação

1800ms, 23ms/230VAC 4000ms, 30ms/115VAC na carga máxima

Sustente o tempo (o TIPO.)

80ms/230VAC 14ms/115VAC na carga máxima

Entrada

Escala de Volrage

C.A. 100V-240V;  (C.A. 86V-265V)

Escala de freqüência

47~63Hz

Efficency (tipo.)

>80%

Proteção

Sobre a carga

110-180%rated potência de saída, tipo da proteção: o modo do soluço, recupera automatcally após a condição de falha removida

Sobre a corrente

Quando a corrente excedente ocorrer (corrente de saída média 130-150%), a fonte de alimentação comutará automaticamente ao estado da autoprotecção, quando circunstância removida, a seguir interruptor de volta ao normal.

Sobre a tensão

tensão 0ver ajustada: 120-140% tensão avaliado

Curto-circuito

 Quando a condição curto ocorre, o fusível independente do PTC abrirá o circuito, quando a condição removida, fusível do PTC automaticamente de volta ao fim.

Ambiente

Temp de trabalho

﹣ 20~﹢60℃

Trabalho humidty

20~90%RH, não-condensando-se

Temperatura de armazenamento

﹣ 40~﹢85℃, 10~95%RH

Tensão de Withstand

I/P~O/P: 3KVAC I/P~FG: 1.5KVAC O/P~FG: 0.5KVAC

Resistência do isolamento

I/P~O/P, I/P~FG, O/P~FG: RH de 100M Ohms/500VDC/25℃/70%

EMISSÃO DO IEM

Conformidade a EN55022 (CISPR22) Classe B

IMUNIDADE DO EMS

Conformidade a EN61000-4-2,3,4,5,6,8,11, ENV50204, nível da indústria clara, critérios A

Outro

MTBF

≧100K horas.    MIL-HDBK-217F (25℃)

Dimensão

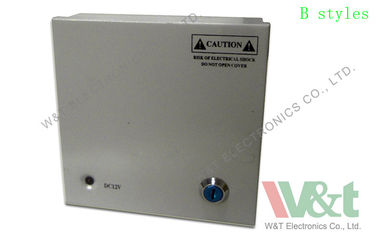

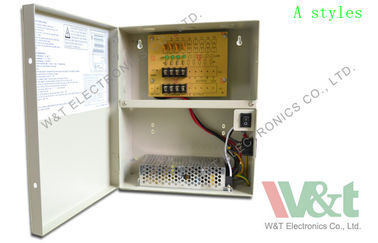

A: 255*208*90mm (L*W*H) B: 162*162*47mm (L*W*H)

Embalagem

0.60Kg: 5PCS/3.0Kg (530*300*240MM)
