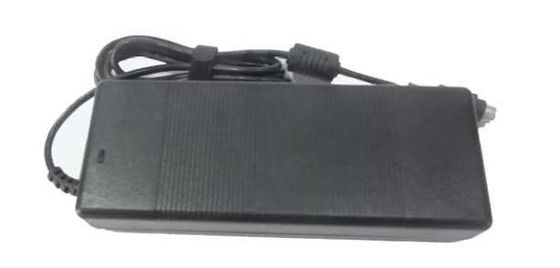

Fonte de alimentação/C.C. adaptador 100W 24Volt do poder/6.4A médicos MDA100-220S24
Características chaves
Escala da entrada da C.A.: 100~240Vac
Saídas triplas: 24V/4.2A
poder 160W máximo
Eficiência elevada: 85%
Linha regulamento: ≤±1%
Regulamento da carga: ≤±2%
Baixo ripple&noise: ≤200mV
procurar um caminho mais curto a proteção
Saída sobre a proteção atual
Saída sobre a proteção da tensão
Sobre a proteção da temperatura
Natural esfrie
RoHS complacente
IEC60601-1 ó complacente
Avaliação chama-retardada UL94V-0
Vista geral do produto
Este processamento avançado do poder do uso do conversor de AC-DC,
tecnologias controle e de empacotamento para fornecer
rentabilidade do desempenho, da flexibilidade, da confiança e de
um componente maduro do poder. Interruptor de alta freqüência
fornece a densidade de poder superior o de baixo nível de ruído e a elevação
eficiência.
Características da entrada
Parâmetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
Tensão de entrada avaliado |
100 |
220 |
240 |
VAC |
|
Escala de tensão de entrada da C.A. |
90 |
|
264 |
VAC |
|
Freqüência avaliado da entrada da C.A. |
|
50/60 |
|
Hertz |
|
Escala de freqüência da entrada da C.A. |
47 |
|
63 |
Hertz |
|
Corrente de entrada máxima |
|
|
2 |
A |
Tensão de entrada mínima, carga máxima |
Corrente do inrush da entrada |
|
|
60 |
A |
240Vacinput tensão, 25℃, primeiro começo |
Eficiência |
|
85 |
|
% |
Tensão de entrada avaliado, carga avaliado |
O fator de poder |
|
92 |
|
PF |
|
Características de saída
Parâmetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
|
Escala da tensão da saída |
23,53 |
24,30 |
24,48 |
VDC |
|
|
Escala da corrente de saída |
0 |
|
4,5 |
A |
entrada 240Vac Pico current6.87A/1s, restoe2.5A/5s |
|
Linha regulamento |
|
|
±1 |
% |
|
|
Regulamento da carga |
|
|
±2 |
% |
|
|
Regulamento de temperatura |
|
±0.002 |
|
%/°C |
Sobre a variação da temperatura de funcionamento |
|
Ondinha & ruído |
|
|
200 |
milivolt |
Entrada avaliado, carga máxima, 20 megahertz largura de faixa |
|
Resposta dinâmica |
Desvio |
|
|
±5 |
% |
25% a 50% a 25% Iout máximo, 50% a 75% a 50% Iout máximo, 1A/us |
Estabelecimento tempo |
|
|
500 |
nós |
Ao nom de dentro 1% Vout. |
|
Tempo de elevação de ligação |
|
|
50 |
Senhora |
Carga máxima, 10%~90% Vout |
|
Tempo de atraso de ligação |
|
|
3 |
s |
220Vac, carga máxima |
|
Overshoot da tensão da saída |
|
|
±5 |
% |
|
|
Capacidade de saída |
|
2200 |
|
µF |
|
Características da proteção
Parâmetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
Saída sobre a tensão proteção |
26 |
|
30 |
VDC |
Soluço |
Saída sobre a proteção da carga |
7 |
|
10 |
A |
Soluço |
Procurar um caminho mais curto a proteção |
|
|
10 |
mΩ |
Soluço |
Características gerais
conversor de 100W AC-DC
Parâmetro
Minuto |
Typ |
Máximo |
Unidades |
Notas |
|
MTBF |
250 |
|
|
KHrs |
Entrada avaliado, carga máxima, 25℃ |
Peso |
|
|
500 |
g |
|
Características ambientais
Parâmetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
0 |
|
+40 |
℃ |
|
Temperatura de armazenamento |
-40 |
|
+55 |
℃ |
|
Humidade relativa |
20 |
|
90 |
% |
|
Umidade do armazenamento |
10 |
|
95 |
% |
|
Altura |
|
|
3000 |
m |
|
Pressão atmosférica |
70 |
|
106 |
Pa |
|
Características de segurança
Parâmetro |
Minuto |
Typ |
Máximo |
Unidades |
Notas |
||
Isolamento tensão |
Entrada saída |
a |
|
|
4000 |
VAC |
5mA/1min, nenhum formar arcos e divisão |
Isolamento resistência |
Entrada saída |
a |
10 |
|
|
MΩ |
500Vdc/1min, pressão atmosférica normal, umidade de 90% |
Características da compatibilidade electrónica
Artigo |
Padrões |
Circunstâncias |
Notas |
|
CE |
EN55022 |
Classe B |
Passe o teste do sistema |
|
RE |
EN55022 |
Classe B |
Passe o teste do sistema |
|
Harmónico |
EN61000-3-2 |
Lâmpadas do C exigências |
Critério B |
|
Flutuações da tensão e cintilação |
EN61000-3-3 |
Equipamentos da classe A exigências |
Critério B |
|
Impulso |
EN61000-4-5 |
Modo diferencial ±2KV, mode±4KV comum |
Critério B |
|
MERGULHO |
EN61000-4-11 EN55024 |
Mergulho da tensão a 0%Ut, 10ms |
Critério B, teste na fase 0, 90, 180 e 270 |
|
Mergulho da tensão a 40%Ut, 20ms |
||||
Mergulho da tensão a 70%Ut, 50ms |
||||
ESD |
Ar |
EN61000-4-2 |
±8KV |
Critério B |
conversor de 100W AC-DC
|
descarga |
|
|
|
Contato descarga |
EN61000-4-2 |
±4KV |
Critério B |
|
Fogo que raing |
UL94-V0 |
|||
Categoria Waterproofing |
IP2X |
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Qualificação ambiental
Parâmetro |
Notas |
Vibração |
Escala de freqüência: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Machados de X.Y.Z, 30min/axis Freqüência de varredura: escala de freqüência: 5-55Hz; amplitude: 0.35mm; varredura ciclo da freqüência: 5min; Machados de X.Y.Z, 30min/axis |
Choque mecânico |
onda do Metade-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Frio (na operação) |
Anúncio IEC60068-2-1 |
Calor úmido |
IEC60068-2-67 CY |
Ciclismo da temperatura |
0°C a 40°C, rampa 15°C/min., 500 ciclos |
Poder/ciclismo térmico |
Vin = minuto a máximo, carga máxima, 100 ciclos |
Marginalidade do projeto |
Tmin-10°C a Tmax+10°C, 5°C etapas, Vin = minuto a máximo, carga 0-105% |
Teste de vida |
95% Vin avaliado e carga, unidades em derating o ponto, 1000 horas |
Capacidade da solda |
IEC60068-2-20 |
Conformidade dos padrões
Padrões |
Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Teste da chama da agulha, teste no conjunto inteiro, componentes board&plastic UL94V-0 complacente |
IEC 61000-4-2 |
|
Informação física
Length×width×heigth: 167.0×65.0×39.0 (milímetro) 6.57×2.56×1.54 (dentro)
Designações do conector
Artigo |
Pin |
Função |
Notas |
Entrada da C.A. |
1 |
N |
Pés lisos da linha da C.A. |
2 |
L |
||
Saída da C.C. |
P1 |
Saída + |
|
P2 |
Saída + |
||
P3 |
Saída - |
||
P4 |
Saída - |
