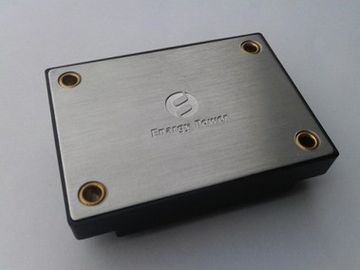

Módulo industrial 50W XX50-12S24-PEC do conversor da fonte de alimentação da C.C. da escala larga 9-18 V da entrada

Módulo industrial 50W XX50-12S24-PEC do conversor da fonte de alimentação da C.C. da escala larga 9-18 V da entrada

Wide input range 9-18 V DC Industrial Power Supply converter module 50W  XX50-12S24-PEC

Detalhes do produto:

Lugar de origem: China
Marca: Enargy
Número do modelo: XX50-12S24-PEC

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Tempo de entrega: 1-8 semanas
Termos de pagamento: negociação
Habilidade da fonte: 15000Pcs/week
Entre em contacto agora
Descrição de produto detalhada

Saída industrial 24V/2.08A XX50-12S24-PEC da fonte de alimentação 50W



Características chaves

Potência de saída: 50W

Escala larga da entrada: 9-18VDC

Eficiência de conversão alta: Até 87%

Linha regulamento a ±0.02%

Regulamento da carga a ±0.02%

Freqüência de funcionamento fixa

Tensão do isolamento: 1,500V

Permita o controle (de ligar/desligar)

Entre o fechamento da sob-tensão

Output a guarnição da tensão: ±8% Vout



Vista geral do produto

Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.



Características elétricas

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.

Avaliações máximas absolutas

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada





22

VDC

Contínuo, inoperante





20

VDC

Contínuo, operando-se





22

VDC

Proteção transiente de funcionamento,<100ms>

Tensão do isolamento





2000

VDC

Entrada à saída

Temperatura de funcionamento

-40



100

Temperatura da placa de base

Temperatura de armazenamento

-55



115





Características da entrada

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

escala de tensão de entrada

9

12

18

VDC



Comece a escala da tensão

10

12

18

VDC



Fechamento da Sob-Tensão



8,5

8,9

VDC

Ponto inicial de ligação, meia carga

7,5

8,0



VDC

Volta - fora do ponto inicial, meia carga

Corrente de entrada máxima





7

A

Carga máxima, entrada mínima

Eficiência



87



%

Entrada nominal; carga máxima

Recomende a capacidade externo da entrada



100



F

ESR típico 0.1-0.2Ω



Características de saída

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Ponto ajustado da tensão da saída

23,76

124,00

24,24

VDC

Entrada nominal; meia carga

Escala da tensão da saída

23,52

24,00

24,48

VDC



Escala da corrente de saída

0,1



2,08

A



Linha regulamento



±0.02

±1

%

Baixa linha à linha alta; carga máxima

Regulamento da carga



±0.02

±1

%

Nenhuma carga à carga máxima; entrada nominal

Regulamento de temperatura





±0.02

%/°C

Sobre a variação da temperatura de funcionamento

Limite atual

2,3





A

Tensão 90% da saída do substantivo

Corrente do curto-circuito





5

A



Ondinha (RMS)





50

milivolt

Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz

Ruído (Pico-à-Pico)





240

milivolt

Tampão da saída máxima.





1800

μF

Carga máxima



Características de resposta dinâmica

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Mude na corrente de saída

(di/dt= 0.1A/us)





960

milivolt

50% a 75% a 50% Iout máximo

Mude na corrente de saída

(di/dt= 2.5A/us)





960

milivolt

50% a 75% a 50% Iout máximo

Tempo de estabelecimento





300

nós

Ao nom de dentro 1% Vout.

Tempo de atraso de ligação





50

Senhora

Carga máxima; Vin ao nom de Vout=90%

Overshoot da tensão da saída





5

%





Características funcionais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Freqüência do interruptor

180

200

230

Quilohertz



Guarnição da tensão da saída





10

%

Guarnição acima, Pin da guarnição (+) a Vout.





8

%

Guarnição para baixo, Pin da guarnição a COM,

Permita a corrente de fonte





1

miliampère



Permita (em - fora do controle) a lógica positiva

1



15

VDC

Em-Controle, lógica alta ou flutuação

-0,5



0,3

VDC

Fora-Controle, lógica baixa

Proteção do Sobre-Poder

110





%



Procurar um caminho mais curto a proteção





65

Tipo: O modo do soluço, auto recuperação, procura um caminho mais curto a resistência



Características do isolamento

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão do isolamento

1.500





VDC

Entrada à saída, 1mA

1500





VDC

Entrada à placa de base, 1mA

500





VDC

Saída à placa de base, 1mA

Resistência do isolamento

100





Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90%

Capacidade do isolamento



1000



PF





Características ambientais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamento

-40



+100

Prolongado, temperatura da placa de base

Temperatura de armazenamento

-55



+115

Ambiental

Coeficiente de temperatura





±0.02

%/℃



Umidade

20



95

%R.H.

Humidade relativa, não - condensando-se



Esboço mecânico

Módulo industrial 50W XX50-12S24-PEC do conversor da fonte de alimentação da C.C. da escala larga 9-18 V da entrada



Notas:

1. Todos os pinos são 0,040" (1.02mm) diâmetro.

2. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm)

                       x.xxx ±0.010 dentro. (x.xx ±0.25mm)



Designações do Pin

Pin não.

Nome

Função

1

Permita

A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.

2

Vin (-)

Tensão de entrada negativa

3

Vin (+)

Tensão de entrada positiva

4

Vout (+)

Tensão positiva da saída

5

COM

Tensão negativa da saída

6

Guarnição

Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.
