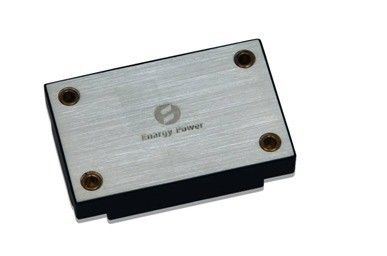

Saída industrial 24V/1.25A XX30-24S24-PEC da fonte de alimentação 30W
Características chaves
Potência de saída: 30W
Escala larga da entrada: 18-36VDC
Eficiência de conversão alta: Até 92%
Linha regulamento a ±1%
Regulamento da carga a ±1%
Freqüência de funcionamento fixa
Tensão do isolamento: 1,500V
Permita o controle (de ligar/desligar)
Output a proteção da sobrecarga
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Guarnição da tensão da saída: ±10% Vout
Vista geral do produto
Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
·As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.
Avaliações máximas absolutas
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão do isolamento |
|
|
1500 |
VDC |
Entrada à saída |
Temperatura de funcionamento |
-40 |
|
+100 |
℃ |
|
Temperatura de armazenamento |
-55 |
|
+125 |
℃ |
|
Características da entrada
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Escala de tensão de entrada |
18 |
24 |
36 |
VDC |
Contínuo |
Fechamento da Sob-Tensão |
15,5 |
|
16,8 |
VDC |
Meia carga |
16,9 |
|
17,8 |
VDC |
Meia carga |
|
Corrente de entrada máxima |
|
|
2,0 |
A |
Carga máxima, entrada 18V |
Eficiência |
91 |
|
|
% |
Carga máxima |
Recomende a capacidade externo da entrada |
|
100 |
|
F |
ESR típico 0.1-0.2Ω |
Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Ponto ajustado da tensão da saída |
|
24,00 |
|
|
Entrada nominal; Nenhuma carga; 25℃ |
Escala da tensão da saída |
23,76 |
|
24,24 |
VDC |
|
Escala da corrente de saída |
0,1 |
|
1,25 |
A |
|
Linha regulamento |
|
±1 |
|
% |
Baixa linha à linha alta; carga máxima |
Regulamento da carga |
|
±1 |
|
% |
Nenhuma carga à carga máxima; entrada nominal |
Limite atual |
0,1 |
|
1,25 |
A |
Tensão 95% da saída do substantivo |
Ondinha (RMS) |
|
50 |
|
milivolt |
Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz; |
Ruído (Pico-à-Pico) |
|
150 |
|
milivolt |
|
Tampão da saída máxima. |
|
|
1500 |
μF |
Entrada nominal; carga máxima |
Guarnição da tensão da saída |
|
|
±10 |
% |
Entrada nominal; carga máxima; 25°C |
Características de resposta dinâmica
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Mude na corrente de saída (di/dt= 0.1A/us) |
|
|
720 |
milivolt |
50% a 75% a 50% Iout máximo |
Mude na corrente de saída (di/dt= 2.5A/us) |
|
|
720 |
milivolt |
50% a 75% a 50% Iout máximo |
Tempo de estabelecimento |
|
300 |
400 |
nós |
Ao nom de dentro 1% Vout. |
Tempo de ligação |
|
|
50 |
Senhora |
Carga máxima; Nom de Vout=90%. |
Tempo de queda da parada programada |
|
|
20 |
Senhora |
Carga máxima; Nom de Vout=10%. |
Overshoot da tensão da saída |
|
|
5 |
% |
|
Características funcionais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Freqüência do interruptor |
180 |
|
230 |
Quilohertz |
Fase regulamentar e fase do isolamento |
Guarnição (Pin6) |
Veja a guarnição da tensão da parte 3,2 (Pin6) |
||||
Output a guarnição da tensão |
|
|
10 |
% |
Guarnição acima, Pin da guarnição (-) a Vout. |
|
|
10 |
% |
Guarnição para baixo, Pin da guarnição (+) a Vout. |
|
Permita o controle (DE LIGAR/DESLIGAR) (Pin2) |
Veja a parte 3,2 |
||||
Permita a corrente de fonte |
|
|
10 |
miliampère |
|
Permita (em - fora do controle) a lógica positiva |
1,0 |
|
15 |
VDC |
Em-Controle, lógica alta ou flutuação |
-0,5 |
|
0,3 |
VDC |
Fora-Controle, lógica baixa |
|
Procurar um caminho mais curto a proteção |
|
|
10 |
mΩ |
Tipo: O modo do soluço, auto recuperação, procura um caminho mais curto a resistência |
Características do isolamento
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão do isolamento |
1.500 |
|
|
VDC |
Entrada à saída |
1500 |
|
|
VDC |
Entrada à base |
|
500 |
|
|
VDC |
Saída à base |
|
Resistência do isolamento |
100 |
|
|
MΩ |
Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90% |
Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
-40 |
|
+100 |
℃ |
Temperatura prolongada, baixa do PWB |
Temperatura de armazenamento |
-55 |
|
+125 |
℃ |
Ambiental |
Umidade |
20 |
|
90 |
%R.H. |
Humidade relativa, não - condensando-se |
Esboço mecânico
Notas:
1. Todos os pinos são 0,040" (1.02mm) diâmetro
2. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm)
x.xxx ±0.010 dentro. (x.xx ±0.25mm)
Designações do Pin
Pin não. |
Nome |
Função |
1 |
Permita |
A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta. |
2 |
Vin (-) |
Tensão de entrada negativa |
3 |
Vin (+) |
Tensão de entrada positiva |
4 |
Vout (+) |
Tensão positiva da saída |
5 |
Vout (-) |
Tensão negativa da saída |
6 |
Guarnição |
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída. |
