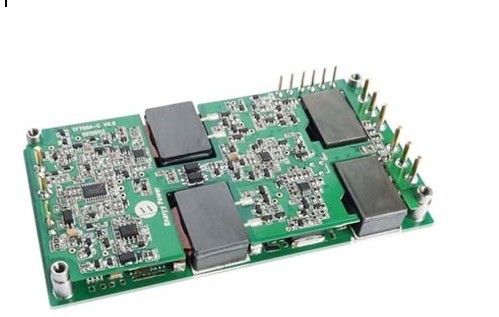

Saída industrial 28V/25A TF700-48S28-NOC da fonte de alimentação 700W
Características chaves
Potência de saída: 700W
Escala larga da entrada: 36-72VDC
Eficiência de conversão alta: Até 93%
Linha regulamento a ±1%
Regulamento da carga a ±1%
Freqüência de funcionamento fixa
Tensão do isolamento: 1,500V
Permita o controle (de ligar/desligar)
Output a proteção da sobrecarga
Output a proteção da sobretensão
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Avaliação chama-retardada UL94V-0
Vista geral do produto
O uso destes módulos do conversor de DC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
·As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.
Características da entrada
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Escala de tensão de entrada |
36 |
48 |
72 |
VDC |
Contínuo |
Corrente de entrada máxima |
|
|
24 |
A |
Carga máxima, entrada mínima |
Corrente de entrada à espera |
|
|
0,2 |
A |
Nenhuma carga |
Eficiência |
92 |
|
|
% |
|
Recomende a capacidade externo da entrada |
470 |
|
|
F |
ESR 0.1-0.2R |
Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Escala da tensão da saída |
27,72 |
28,00 |
28,28 |
VDC |
|
Escala da corrente de saída |
0 |
|
25 |
A |
|
Linha regulamento |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Regulamento da carga |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Tensão total da saída |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Ruído (Pico-à-Pico) |
|
120 |
250 |
milivolt |
Uma largura de faixa de 20 megahertz. saída com o capacitor 10uF eletrolítico e o capacitor 0.1uF cerâmico na corrente completamente avaliada. |
Tampão da saída máxima. |
1000 |
3300 |
6000 |
μF |
2000uF recomendarem quando Ta≤-5℃ |
Guarnição da tensão da saída |
22 |
|
32 |
VDC |
Entrada nominal; carga máxima; 25°C |
Características de resposta dinâmica
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Mude na corrente de saída (di/dt= 0.1A/us) |
|
|
850 |
milivolt |
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax ou 50% a 75% a 50% Iout máximo |
Tempo de estabelecimento |
|
400 |
|
nós |
Ao nom de dentro 1% Vout. |
Overshoot da tensão da saída |
|
|
5 |
% |
|
Características funcionais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Freqüência do interruptor |
240 |
255 |
270 |
Quilohertz |
|
Guarnição da tensão da saída |
|
|
32 |
VDC |
Guarnição acima, Pin da guarnição (+) a Vout. |
22 |
|
|
VDC |
Guarnição para baixo, Pin da guarnição (-) a Vout. |
|
Permita a corrente de fonte |
|
|
5 |
miliampère |
|
Permita (em - fora do controle) a lógica positiva |
3,5 |
|
15 |
VDC |
Em-Controle, lógica alta ou flutuação |
-0,3 |
|
1,5 |
VDC |
Fora-Controle, lógica baixa |
|
Fonte de alimentação auxiliar |
8 |
|
15 |
VDC |
Fonte contínua current≤25mA |
Detecção de trabalho do estado (IOG) |
|
|
|
|
Baixa impedância quando o módulo for impedância aprovada, alta quando o módulo falhou |
Fechamento da Sob-Tensão |
32,0 |
|
35,9 |
VDC |
Ponto inicial de ligação |
31,0 |
|
35,0 |
VDC |
Volta - fora do ponto inicial |
|
Proteção da sobrecarga |
110 |
125 |
150 |
% |
Atual-Modo, pulso pelo ponto inicial atual do limite do pulso, (carga de %Rated) |
Sobretensão da saída proteção |
33 |
|
36 |
VDC |
Modo do soluço, auto recuperação |
Proteção de temperatura excessiva |
100 |
105 |
110 |
℃ |
Auto-Recuperação, temperatura de Basepalte |
|
10 |
|
℃ |
Histerese |
Características do isolamento
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão do isolamento |
1500 |
|
|
VDC |
Entrada à saída, escapamento current≤1mA |
1000 |
|
|
VDC |
Entrada à placa baixa, escapamento current≤1mA |
|
500 |
|
|
VDC |
Saída à placa baixa, escapamento current≤1mA |
|
Resistência do isolamento |
10 |
|
|
MΩ |
Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90% |
Capacidade do isolamento |
|
1000 |
|
PF |
|
Características gerais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Peso |
|
|
200 |
g |
|
MTBF |
250.000 |
|
|
Horas |
|
Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
-40 |
|
85 |
℃ |
Temperatura prolongada, baixa do palte |
Temperatura de armazenamento |
-55 |
|
115 |
℃ |
Ambiental |
Umidade |
20 |
|
90 |
%R.H. |
|
Esboço mecânico
Designações do Pin
Pin não. |
Nome |
Função |
1 |
Vin (-) |
Tensão de entrada negativa |
2 |
Vin (+) |
Tensão de entrada positiva |
3 |
DE LIGAR/DESLIGAR |
O negativo permite o controle |
4 |
ON/OFF+ |
O positivo permite o controle |
5 |
Vout+ |
Tensão positiva da saída |
6 |
Vout- |
Tensão negativa da saída |
7 |
S |
Sentido remoto negativo. O SENTIDO (-) deve conectar a Vout (-) |
8 |
S+ |
Sentido remoto positivo. O SENTIDO (+) deve conectar a Vout (+) |
9 |
GUARNIÇÃO |
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída. |
10 |
PC |
Partilha atual |
11 |
IOG |
Detecção de trabalho do estado |
12 |
AUXILIAR |
Fonte de alimentação auxiliar |
