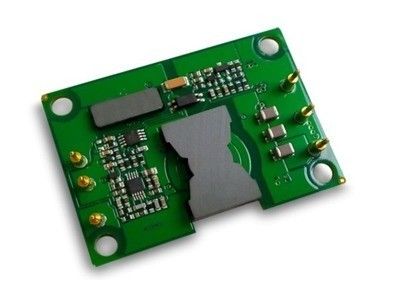

Saída industrial 5V/10A XD50-24S5-POCW da fonte de alimentação 50W
Características chaves
Potência de saída: 50W
Escala larga da entrada: 20-60VDC
Eficiência de conversão alta: Até 88%
Linha regulamento a ±1%
Regulamento da carga a ±1%
Freqüência de funcionamento fixa
Tensão do isolamento: 1500V
Permita o controle (de ligar/desligar)
Output a proteção da sobrecarga
Output a proteção da sobretensão
O modo do soluço procura um caminho mais curto a proteção
Fechamento da sob-tensão da entrada
Guarnição da tensão da saída: -8~+10% Vout
Vista geral do produto
Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura ambiental, salvo disposição em contrário.
Avaliações máximas absolutas
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada
|
|
|
65
|
VDC
|
Contínuo, inoperante
|
|
|
|
60
|
VDC
|
Contínuo, operando-se
|
|
|
|
65
|
VDC
|
Proteção transiente de funcionamento,<100ms>
|
|
Tensão do isolamento
|
|
|
2000
|
VDC
|
Entrada à saída
|
|
Temperatura de funcionamento
|
-40
|
|
100
|
℃
|
Temperatura do PWB
|
|
Temperatura de armazenamento
|
-55
|
|
115
|
℃
|
Temperatura ambiental,
|
|
Permita – a tensão de Vin
|
-2
|
|
15
|
VDC
|
|
Entre características
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Escala de tensão de entrada
|
20
|
24
|
60
|
VDC
|
Contínuo
|
|
Fechamento da Sob-Tensão
|
19,0
|
19,5
|
19,9
|
VDC
|
Ponto inicial de ligação
|
|
18,0
|
18,5
|
19,0
|
VDC
|
Volta - fora do ponto inicial
|
|
Corrente de entrada máxima
|
|
|
3,5
|
A
|
Carga máxima, entrada mínima
|
|
Eficiência
|
|
88
|
|
%
|
|
|
Dissipação
|
|
2
|
6
|
W
|
Nenhuma carga
|
|
Recomende a capacidade externo da entrada
|
|
100
|
|
F
|
ESR típico 0.1-0.2W
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Ponto ajustado da tensão da saída
|
4,95
|
5,00
|
5,05
|
VDC
|
Entrada nominal; Nenhuma carga
|
|
Escala da tensão da saída
|
4,90
|
5,00
|
5,10
|
VDC
|
|
|
Escala da corrente de saída
|
0
|
|
10
|
A
|
Assunto a derating térmico
|
|
Linha regulamento
|
|
±0.2
|
±1
|
%
|
Baixa linha à linha alta; carga máxima
|
|
Regulamento da carga
|
|
±0.2
|
±1
|
%
|
Nenhuma carga à carga máxima; entrada nominal
|
|
Regulamento de temperatura
|
|
|
±0.02
|
%/°C
|
Sobre a variação da temperatura de funcionamento
|
|
Limite atual
|
|
12,5
|
|
A
|
Tensão 90% da saída do substantivo
|
|
Corrente do curto-circuito
|
|
10
|
20
|
A
|
Tensão da saída <250 mV="">
|
|
Ondinha (RMS)
|
|
15
|
|
milivolt
|
Uma largura de faixa de 20 megahertz.
|
|
Ruído (Pico-à-Pico)
|
|
75
|
|
milivolt
|
|
Tampão da saída máxima.
|
|
|
4000
|
μF
|
|
Características de resposta dinâmica
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Mude na corrente de saída
(di/dt= 0.1A/us)
|
|
250
|
|
milivolt
|
50% a 75% a 50% Iout máximo
|
|
Mude na corrente de saída
(di/dt= 2.5A/us)
|
|
250
|
|
milivolt
|
50% a 75% a 50% Iout máximo
|
|
Tempo de estabelecimento
|
|
|
300
|
nós
|
Ao nom de dentro 1% Vout.
|
|
Tempo de atraso de ligação
|
|
5
|
|
Senhora
|
Carga máxima; Nom de Vin toVout=90%.
|
|
Overshoot da tensão da saída
|
|
|
5
|
%
|
|
Características funcionais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Freqüência do interruptor
|
180
|
200
|
230
|
Quilohertz
|
|
|
Guarnição da tensão da saída
|
|
|
10
|
%
|
Guarnição acima,
|
|
|
|
8
|
%
|
Guarnição para baixo
|
|
Permita a corrente de fonte
|
|
|
1
|
miliampère
|
|
|
Permita (em - fora do controle) a lógica positiva
|
1
|
|
15
|
VDC
|
Em-Controle, lógica alta ou flutuação
|
|
-0,5
|
|
0,3
|
VDC
|
Fora-Controle, lógica baixa
|
|
Procurar um caminho mais curto a proteção
|
|
|
65
|
mΩ
|
Tipo: O modo do soluço, auto recuperação, procura um caminho mais curto a resistência
|
|
Proteção da sobrecarga da saída
|
110
|
|
|
%
|
|
|
Proteção da sobretensão da saída
|
110
|
|
130
|
%
|
Nenhuma carga
|
Características do isolamento
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
1.500
|
|
|
VDC
|
Entrada à saída
|
|
Resistência do isolamento
|
100
|
|
|
MΩ
|
Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90%
|
|
Capacidade do isolamento
|
|
1000
|
|
PF
|
|
Características gerais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Peso
|
|
25
|
|
g
|
|
|
MTBF
|
1
|
|
|
MHrs
|
TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
-40
|
|
100
|
℃
|
Temperatura prolongada, baixa do PWB
|
|
Temperatura de armazenamento
|
-55
|
|
115
|
℃
|
Ambiental
|
|
Umidade
|
20
|
|
95
|
%R.H.
|
Humidade relativa, não - condensando-se
|
Conformidade dos padrões
|
Parâmetro
|
Notas
|
|
MIL-STD-704
|
|
|
MIL-STD-1399
|
|
|
MIL-STD-810
|
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 61000-4-2
|
|
Onda e curvas típicas
Eficiência Figure1 CONTRA a corrente de saída, Ta=25℃
Dissipação de poder Figure2 CONTRA a corrente de saída, Ta= 25℃
Figure3 curva derating potência de saída, entrada avaliado, ar que flui através do conversor de pin1 a pin3
Ripple&noise da saída Figure4
Figure5 imagem térmica, Vin avaliado, fluxo de ar através do conversor de pin1 a pin3, 200LFM, 25℃, carga máxima
Figure6 imagem térmica, Vin avaliado, fluxo de ar através do conversor da entrada à saída, 200LFM, 25℃, carga máxima
Figure7 Output a partida da tensão, carga máxima, 10ms/div, Ch1: Vout (2V/div), Ch2: Entrada DE LIGAR/DESLIGAR (200mV/div)
Parada programada da tensão da saída Figure8, carga máxima, 10ms/div, Ch1: Vout (2V/div), Ch2: Entrada DE LIGAR/DESLIGAR (200mV/div)
Resposta Figure9 dinâmica para a taxa de etapa (50%~75%~50%) e de pântano 0.1A/us da carga de 25%
Resposta Figure10 dinâmica para a taxa de etapa (50%~75%~50%) e de pântano 2.5A/us da carga de 25%
Esboço mecânico
Notas:
1. Todos os pinos são 0,040" (1.02mm) diâmetro com 0,065" (1.65mm) ombros do suporte isolador do diâmetro.
2. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm)
x.xxx ±0.010 dentro. (x.xx ±0.25mm)
Designações do Pin
|
Pin não.
|
Nome
|
Função
|
|
1
|
Permita
|
A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
|
|
2
|
Vin (-)
|
Tensão de entrada negativa
|
|
3
|
Vin (+)
|
Tensão de entrada positiva
|
|
4
|
Vout (+)
|
Tensão positiva da saída
|
|
5
|
Vout (-)
|
Tensão negativa da saída
|
|
6
|
Guarnição
|
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.
|
