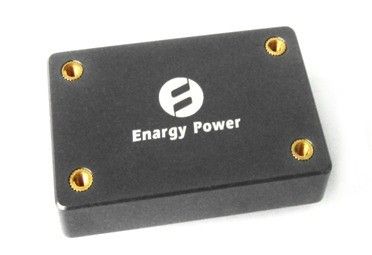

Sobrecarregue a saída industrial 12V/4.2A XD50-48S12-PEM dos conversores de C.C.-C.C. da fonte de alimentação da proteção

Sobrecarregue a saída industrial 12V/4.2A XD50-48S12-PEM dos conversores de C.C.-C.C. da fonte de alimentação da proteção

Overload protection Industrial Power Supply dc-dc converters Output 12V / 4.2A  XD50-48S12-PEM

Detalhes do produto:

Lugar de origem: China
Marca: Enargy
Número do modelo: XD50-48S12-PEM

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Tempo de entrega: 1-8 semanas
Termos de pagamento: negociação
Habilidade da fonte: 15000Pcs/week
Entre em contacto agora
Descrição de produto detalhada

Saída industrial 12V/4.2A XD50-48S12-PEM da fonte de alimentação 50W





Características chaves

Potência de saída: 50W

Escala larga da entrada: 36-72VDC

Eficiência de conversão alta: Até 93%

Linha regulamento a ±1%

Regulamento da carga a ±1%

Freqüência de funcionamento fixa

Tensão do isolamento: 1500V

Permita o controle (de ligar/desligar)

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Fechamento da sob-tensão da entrada

Guarnição da tensão da saída: -8%~+10% Vout



Vista geral do produto

Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.



Características elétricas

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.



Avaliações máximas absolutas

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada





78

VDC

Contínuo, inoperante





75

VDC

Contínuo, operando-se





78

VDC

Proteção transiente de funcionamento,<100ms>

Tensão do isolamento





2000

VDC

Entrada à saída

Temperatura de funcionamento

-55



100



Temperatura de armazenamento

-65



125





Características da entrada

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Escala de tensão de entrada

36

48

72

VDC

Contínuo

Fechamento da Sob-Tensão



35,5

35,9

VDC

Ponto inicial de ligação

32,5

33,5



VDC

Volta - fora do ponto inicial

Corrente de entrada máxima





1,8

A

Carga máxima, entrada mínima

Eficiência

91





%



Recomende a capacidade externo da entrada





100

F

ESR típico 0.1-0.2Ω



Características de saída

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Ponto ajustado da tensão da saída

11,8

12,00

12,12

VDC

Entrada nominal; Nenhuma carga; 25℃

Escala da tensão da saída

11,76

12,00

12,24

VDC



Escala da corrente de saída

0



4,2

A

Assunto a derating térmico

Linha regulamento



±0.02

±1

%

Baixa linha à linha alta; carga máxima

Regulamento da carga



±0.02

±1

%

Nenhuma carga à carga máxima; entrada nominal

Regulamento de temperatura





±0.02

%/°C

Sobre a variação da temperatura de funcionamento

Limite atual

4,6



7,6

A

Saída voltage90% do substantivo

Ondinha (RMS)





30

milivolt

Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz;

Ruído (Pico-à-Pico)





120

milivolt

Tampão da saída máxima.

220



3000

μF

Entrada nominal; carga máxima

Guarnição da tensão da saída





+10

%

Entrada nominal; carga máxima; 25°C





-8



Características de resposta dinâmica

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Mude na corrente de saída

(di/dt= 0.1A/us)





480

milivolt

50% a 75% a 50% Iout máximo

Mude na corrente de saída

(di/dt= 2.5A/us)





480

milivolt

50% a 75% a 50% Iout máximo

Tempo de estabelecimento





300

nós

Ao nom de dentro 1% Vout.

Tempo de ligação





50

Senhora

Carga máxima; Nom de Vout=90%

Overshoot da tensão da saída





5

%





Características funcionais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Freqüência do interruptor

187

200

230

Quilohertz

Fase regulamentar e fase do isolamento

Guarnição (Pin6)

Veja a guarnição da tensão part3.1 (Pin6)

Output a guarnição da tensão





10

%

Guarnição acima, Pin da guarnição (-) a Vout.





8

%

Guarnição para baixo, Pin da guarnição (+) a Vout.

Permita o controle (DE LIGAR/DESLIGAR) (Pin1)

Veja a parte 3,2

Permita a corrente de fonte





1

miliampère



Permita (em - fora do controle) a lógica positiva

1



15

VDC

Em-Controle, lógica alta ou flutuação

-0,5



0,3

VDC

Fora-Controle, lógica baixa

Proteção da sobrecarga

110





%

Atual-Modo, pulso pelo ponto inicial atual do limite do pulso, (carga de %Rated)

Procurar um caminho mais curto a proteção





10

Tipo: O modo do soluço, auto recuperação, procura um caminho mais curto a resistência



Características do isolamento

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão do isolamento

1.500





VDC

Entrada à saída

1500





VDC

Entrada à base

500





VDC

Saída à base

Resistência do isolamento

100





Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90%

Capacidade do isolamento



1000



PF





Características ambientais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamento

-55



+100

Temperatura prolongada, baixa do PWB

Temperatura de armazenamento

-65



+125

Ambiental

Coeficiente de temperatura





±0.02

%/℃



Umidade

20



95

%R.H.

Humidade relativa, não - condensando-se



Esboço mecânico

Sobrecarregue a saída industrial 12V/4.2A XD50-48S12-PEM dos conversores de C.C.-C.C. da fonte de alimentação da proteção



Notas:

1. Todos os pinos são 0,040" (1.02mm) diâmetro

2. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm)

                       x.xxx ±0.010 dentro. (x.xx ±0.25mm)



Designações do Pin

Pin não.

Nome

Função

1

Permita

A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.

2

Vin (-)

Tensão de entrada negativa

3

Vin (+)

Tensão de entrada positiva

4

Vout (+)

Tensão positiva da saída

5

COM

Tensão negativa da saída

6

Guarnição

Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.
