Lugar de origem: | China |
Marca: | Enargy |
Número do modelo: | TF700-48S30-NOC |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Tempo de entrega: | 1-8 semanas |
Termos de pagamento: | negociação |
Habilidade da fonte: | 15000Pcs/week |
Realçar: | fontes de alimentação,conversor industrial da C.C. da C.C. |
---|

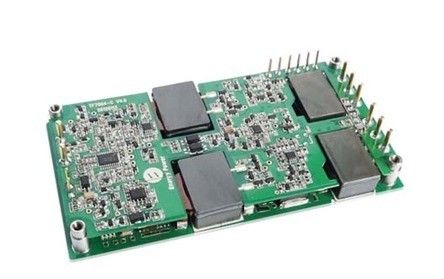

Saída industrial 30V/24A TF700-48S30-NOC da fonte de alimentação 700W
Características chaves
Potência de saída: 700W
Escala larga da entrada: 36-72VDC
Eficiência de conversão alta: Até 92%
Linha regulamento a ±1%
Regulamento da carga a ±1%
Freqüência de funcionamento fixa
Tensão do isolamento: 1,500V
Permita o controle (de ligar/desligar)
Output a proteção da sobrecarga
Output a proteção da sobretensão
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Avaliação chama-retardada UL94V-0
RoHS complacente
Vista geral do produto
O uso destes módulos do conversor de DC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.
Características da entrada
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Escala de tensão de entrada |
36 |
48 |
72 |
VDC |
Contínuo |
Corrente de entrada máxima |
|
|
24 |
A |
Carga máxima, entrada mínima |
Corrente de entrada à espera |
|
|
0,2 |
A |
Nenhuma carga |
Eficiência |
92 |
|
|
% |
|
Recomende a capacidade externo da entrada |
|
470 |
|
F |
ESR 0.1-0.2R |
Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Escala da tensão da saída |
29,80 |
30,00 |
30,20 |
VDC |
|
Escala da corrente de saída |
0 |
|
23 |
A |
|
Linha regulamento |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Regulamento da carga |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Tensões que tabilizing precisão |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Ruído (Pico-à-Pico) |
|
120 |
250 |
milivolt |
Uma largura de faixa de 20 megahertz. saída com o capacitor 10uF eletrolítico e o capacitor 0.1uF cerâmico na corrente completamente avaliada. |
Tampão da saída máxima. |
1000 |
3300 |
6000 |
μF |
2000uF recomendarem quando Ta≤-5℃ |
Guarnição da tensão da saída |
22 |
|
30,5 |
VDC |
Entrada nominal; carga máxima; 25°C |
Características de resposta dinâmica
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Mude na corrente de saída (di/dt= 0.1A/us) |
|
|
850 |
milivolt |
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax ou 50% a 75% a 50% Iout máximo |
Tempo de estabelecimento |
|
400 |
|
nós |
Ao nom de dentro 1% Vout. |
Overshoot da tensão da saída |
|
|
5 |
% |
|
Características funcionais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Freqüência do interruptor |
240 |
255 |
270 |
Quilohertz |
|
Guarnição da tensão da saída |
|
|
30,5 |
VDC |
Guarnição acima, Pin da guarnição (+) a Vout. |
22 |
|
|
VDC |
Guarnição para baixo, Pin da guarnição (-) a Vout. |
|
Permita a corrente de fonte |
|
|
5 |
miliampère |
|
Permita (em - fora do controle) a lógica positiva |
3,5 |
|
15 |
VDC |
Em-Controle, lógica alta ou flutuação |
-0,3 |
|
1,5 |
VDC |
Fora-Controle, lógica baixa |
|
Fonte de alimentação auxiliar |
8 |
|
15 |
VDC |
Fonte contínua current≤25mA |
Detecção de trabalho do estado (IOG) |
|
|
|
|
Baixa impedância quando o módulo for impedância aprovada, alta quando o módulo falhou |
Fechamento da Sob-Tensão |
32,0 |
|
35,9 |
VDC |
Ponto inicial de ligação |
31,0 |
|
35,0 |
VDC |
Volta - fora do ponto inicial |
|
Proteção da sobrecarga |
110 |
125 |
150 |
% |
Atual-Modo, pulso pelo ponto inicial atual do limite do pulso, (carga de %Rated) |
Sobretensão da saída proteção |
33 |
|
36 |
VDC |
Modo do soluço, auto recuperação |
Proteção de temperatura excessiva |
100 |
105 |
110 |
℃ |
Auto-Recuperação, temperatura baixa do palte |
|
10 |
|
℃ |
Histerese |
Características do isolamento
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão do isolamento |
1500 |
|
|
VDC |
Entrada à saída, escapamento current≤1mA |
1000 |
|
|
VDC |
Entrada à placa baixa, escapamento current≤1mA |
|
500 |
|
|
VDC |
Saída à placa baixa, escapamento current≤1mA |
|
Resistência do isolamento |
10 |
|
|
MΩ |
Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90% |
Capacidade do isolamento |
|
1000 |
|
PF |
|
Características gerais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Peso |
|
|
200 |
g |
|
MTBF |
250.000 |
|
|
Horas |
|
Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
-40 |
|
85 |
℃ |
Temperatura prolongada, baixa do palte |
Temperatura de armazenamento |
-55 |
|
115 |
℃ |
Ambiental |
Umidade |
20 |
|
90 |
%R.H. |
|
Especificações da função
Permita o controle (DE LIGAR/DESLIGAR) (Pin 3 e Pin4):
O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (de ligar/desligar) da possibilidade é útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder que arranja em seqüência acima.
O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida. Um interruptor aberto do coletor (ou abra o dreno) é recomendado para o controle do pino da possibilidade.
Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo evitarão qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao pino de Vin (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado dos circuitos DE LIGAR/DESLIGAR internos.
Figure A: Vários circuitos para conduzir o pino DE LIGAR/DESLIGAR.
Figura B: Circuitos DE LIGAR/DESLIGAR internos do pino
Detecção remota (pinos 7 e 8):
A detecção remota permite que o conversor detecte a tensão da saída diretamente no ponto da carga e assim compensa automaticamente as perdas da distribuição & do contato do condutor da carga (figura C). Há uma ligação do sentido para cada terminal de saída, designada +Sense e - sentido. Estas ligações levam muito baixo a corrente comparada com as ligações da carga. Um resistor é conectado internamente entre o terminal do sentido e o terminal de saídas de potência. Se o sentido remoto não é usado, o sentido conduz necessidades de ser shorted a sua saída respectiva conduz (figura D).
Tem que ser tomado ao fazer conexões da saída. Se os terminais de saída desligarem antes das linhas de sentido, a corrente da carga máxima fluirá abaixo das linhas de sentido e danificará os resistores de detecção internos. Seja certo pôr sempre para baixo o conversor antes de fazer alguma conexão da saída. A tensão máxima da compensação para a linha gota é até 0.5V
Figura C: Conexão remota do sentido
Figura D: Conexão remota do sentido
Características de proteção
·Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada está aumentando, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes que o conversor girar sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-Fora antes que o conversor desligar.
·Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da tensão especificada da parada programada do Atual-Limite da C.C. da saída, o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até que a condição procurar um caminho mais curto esteja removida. Isto impede o aquecimento excessivo do conversor ou da placa de carga.
·Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo. O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura das quedas detectadas do lugar pela quantidade do valor de temperatura excessiva da histerese do reinício da parada programada.
Teste o método
Output o teste da ondinha & do ruído:
A ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência. A ondinha de comutação fundamental da freqüência (ou a ondinha básica) estão no 100KHz à escala 1MHz; o ponto de ruído de alta freqüência do interruptor (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com uma largura de faixa de 20 megahertz para incluir todos os harmónicos significativos para os pontos de ruído.
A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados diretamente contra os pinos da saída do conversor de poder, como mostrado abaixo. Isto faz a conexão possível a mais curto através dos terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído. O grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá o ruído do comum-modo à medida também.
A instalação de teste padrão para medidas da ondinha & de ruído é mostrada na figura E. Um soquete da ponta de prova (Tektronix, P.N. 131.0258-00) é usado para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.
Figura E: Meios do teste do padrão da ondinha & de ruído.
Esboço mecânico
Designações do Pin
Pin não. |
Nome |
Função |
1 |
Vin (-) |
Tensão de entrada negativa |
2 |
Vin (+) |
Tensão de entrada positiva |
3 |
DE LIGAR/DESLIGAR |
O negativo permite o controle |
4 |
ON/OFF+ |
O positivo permite o controle |
5 |
Vout+ |
Tensão positiva da saída |
6 |
Vout- |
Tensão negativa da saída |
7 |
S |
Sentido remoto negativo. O SENTIDO (-) deve conectar a Vout (-) |
8 |
S+ |
Sentido remoto positivo. O SENTIDO (+) deve conectar a Vout (+) |
9 |
GUARNIÇÃO |
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída. |
10 |
PC |
Partilha atual |
11 |
IOG |
Detecção de trabalho do estado |
12 |
AUXILIAR |
Fonte de alimentação auxiliar |
