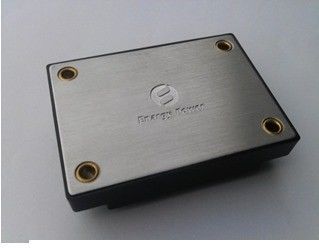

Saída industrial 12V/3.33A XX40-24S12-PEC da fonte de alimentação 40W
Características chaves
Potência de saída: 40W
Escala larga da entrada: 18-36VDC
Eficiência de conversão alta: Até 90%
Linha regulamento a ±1%
Regulamento da carga a ±1%
Freqüência de funcionamento fixa
Tensão do isolamento: 1,500V
Permita o controle (de ligar/desligar)
Entre o fechamento da sob-tensão
Output a guarnição da tensão: ±8% Vout
Vista geral do produto
Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.
Avaliações máximas absolutas
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada
|
|
|
50
|
VDC
|
Contínuo, inoperante
|
|
|
|
40
|
VDC
|
Contínuo, operando-se
|
|
|
|
50
|
VDC
|
Proteção transiente de funcionamento,<100ms>
|
|
Tensão do isolamento
|
|
|
2000
|
VDC
|
Entrada à saída
|
|
Temperatura de funcionamento
|
-40
|
|
100
|
℃
|
Temperatura da placa de base
|
|
Temperatura de armazenamento
|
-55
|
|
115
|
℃
|
|
Características da entrada
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
escala de tensão de entrada
|
18
|
24
|
36
|
VDC
|
|
|
Fechamento da Sob-Tensão
|
|
|
17,9
|
VDC
|
Ponto inicial de ligação, meia carga
|
|
15,0
|
|
|
VDC
|
Volta - fora do ponto inicial, meia carga
|
|
Corrente de entrada máxima
|
|
|
3,0
|
A
|
Carga máxima, entrada mínima
|
|
Eficiência
|
|
90
|
|
%
|
Entrada nominal; carga máxima
|
|
Recomende a capacidade externo da entrada
|
|
100
|
|
F
|
ESR típico 0.1-0.2Ω
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Ponto ajustado da tensão da saída
|
11,88
|
12,00
|
12,12
|
VDC
|
Entrada nominal; meia carga
|
|
Escala da tensão da saída
|
11,76
|
12,00
|
12,24
|
VDC
|
|
|
Escala da corrente de saída
|
0
|
|
3,33
|
A
|
|
|
Linha regulamento
|
|
|
±1
|
%
|
Baixa linha à linha alta; carga máxima
|
|
Regulamento da carga
|
|
|
±1
|
%
|
Nenhuma carga à carga máxima; entrada nominal
|
|
Regulamento de temperatura
|
|
|
±0.02
|
%/°C
|
Sobre a variação da temperatura de funcionamento
|
|
Limite atual
|
3,5
|
|
6,5
|
A
|
Tensão 90% da saída do substantivo
|
|
Ruído (Pico-à-Pico)
|
|
|
120
|
milivolt
|
|
|
Tampão da saída máxima.
|
|
|
3000
|
μF
|
Carga máxima
|
Características de resposta dinâmica
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Mude na corrente de saída
(di/dt= 0.1A/us)
|
|
|
±400
|
milivolt
|
50% a 75% a 50% Iout máximo
|
|
Mude na corrente de saída
(di/dt= 2.5A/us)
|
|
|
±400
|
milivolt
|
50% a 75% a 50% Iout máximo
|
|
Tempo de estabelecimento
|
|
|
300
|
nós
|
Ao nom de dentro 1% Vout.
|
|
Overshoot da tensão da saída
|
|
|
5
|
%
|
|
Características funcionais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Freqüência do interruptor
|
180
|
200
|
230
|
Quilohertz
|
|
|
Guarnição da tensão da saída
|
|
|
10
|
%
|
Guarnição acima, Pin da guarnição (+) a Vout.
|
|
|
|
8
|
%
|
Guarnição para baixo, Pin da guarnição a COM,
|
|
Permita a corrente de fonte
|
|
|
1
|
miliampère
|
|
|
Permita (em - fora do controle) a lógica positiva
|
1
|
|
15
|
VDC
|
Em-Controle, lógica alta ou flutuação
|
|
-0,5
|
|
0,3
|
VDC
|
Fora-Controle, lógica baixa
|
|
Procurar um caminho mais curto a proteção
|
|
|
10
|
mΩ
|
Tipo: O modo do soluço, auto recuperação, procura um caminho mais curto a resistência
|
Características do isolamento
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
1.500
|
|
|
VDC
|
Entrada à saída, 1mA
|
|
1500
|
|
|
VDC
|
Entrada à placa de base, 1mA
|
|
500
|
|
|
VDC
|
Saída à placa de base, 1mA
|
|
Resistência do isolamento
|
100
|
|
|
MΩ
|
Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90%
|
|
Capacidade do isolamento
|
|
1000
|
|
PF
|
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
-40
|
|
+100
|
℃
|
Prolongado, temperatura da placa de base
|
|
Temperatura de armazenamento
|
-55
|
|
+115
|
℃
|
Ambiental
|
|
Coeficiente de temperatura
|
|
|
±0.02
|
%/℃
|
|
|
Umidade
|
20
|
|
96
|
%R.H.
|
Humidade relativa, não - condensando-se
|
|
Altura
|
|
|
3000
|
m
|
|
Aplicação típica recomendada
Figura 1: Circuito típico da aplicação (unidade da lógica negativa, permitida permanentemente).
|
designador
|
Valor
|
Especs.
|
|
C1~C5
|
1uF
|
SMD1210-100V-X7R
|
|
C6
|
100nF
|
SMD1210-100V-X7R
|
|
C8~C11
|
100nF
|
SMD2220-1000V-X7R
|
|
L1, L2
|
2.4uH
|
ACM1211-701-2PL-TL01
|
|
C7
|
470uF
|
Capacitor eletrolítico (100V)
|
|
C12
|
220uF
|
Capacitor eletrolítico (63V)
|
Esboço mecânico
Notas:
1. Todos os pinos são 0,040" (1.02mm) diâmetro.
2. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm)
x.xxx ±0.010 dentro. (x.xx ±0.25mm)
Designações do Pin
|
Pin não.
|
Nome
|
Função
|
|
1
|
Permita
|
A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
|
|
2
|
Vin (-)
|
Tensão de entrada negativa
|
|
3
|
Vin (+)
|
Tensão de entrada positiva
|
|
4
|
Vout (+)
|
Tensão positiva da saída
|
|
5
|
COM
|
Tensão negativa da saída
|
|
6
|
Guarnição
|
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.
|
