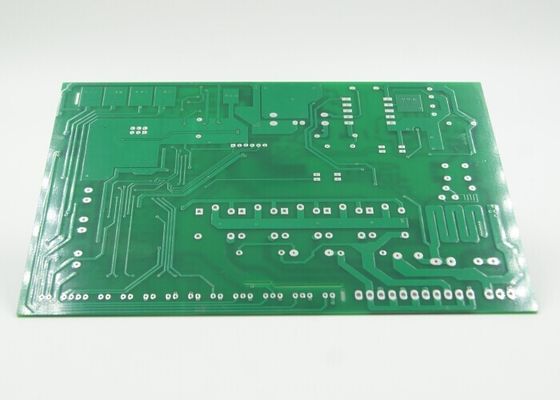

Placa de circuito impresso do cobre da dupla camada para a bateria/a unidade de fornecimento corrente eléctrica

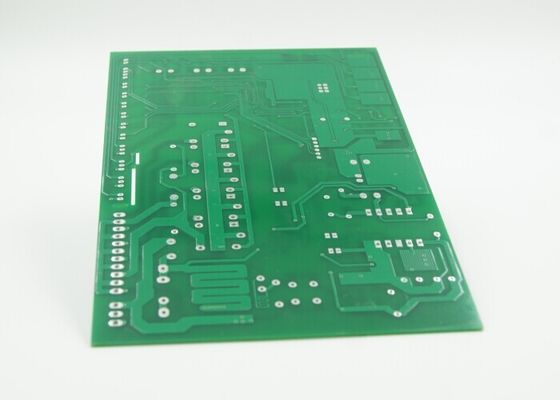

Placa de circuito impresso do cobre da dupla camada para a bateria/a unidade de fornecimento corrente eléctrica

Informação geral do PWB do cobre pesado

A placa de cobre pesada não tem um grupo de definição pelo IPC. De acordo com a indústria do PWB, contudo, os povos usam geralmente este nome para identificar uma placa de circuito impresso com condutores de cobre 3 oz/ft2 - 10 oz/ft2 em camadas internas e/ou exteriores. E o PWB pesado extremo do cobre refere a placa de circuito 20 oz/ft2 a 200 oz/ft2 impresso

Cobre pesado normalmente usado para vários produtos mas não limitado a: distribuição de poder superior, dissipação de calor, transformadores planares, conversores de poder, e assim por diante

Guia do projeto para o PWB pesado do cobre

A largura do condutor/tolerância típicas do afastamento/espessura é +/--20%, embora uma tolerância mais apertada seja realizável.

A largura e a espessura mínimas de um condutor pesado do PWB do cobre são determinadas primeiramente com base na capacidade de carga atual exigida e na elevação permissível máxima da temperatura do condutor.

Um traço da placa de circuito, segundo seus tamanho e processo de manufactura, não pode ser retangular na forma. Os condutores de cobre pesados podem significativamente adicionar à espessura total da placa.

O aditivo (chapeamento) processado é preferido aos processos subtractive (gravura a água-forte) mas é mais caro).

Capacidade do PWB pesado do cobre

Matéria-prima: FR4/Aluminum

Espessura de cobre: 4 OZ~6OZ

Esboço: Distribuição, perfurando, V-Corte

Soldermask: Branco/preto/azul/verde/óleo vermelho

Revestimento de superfície: Ouro da imersão, HASL, OSP
