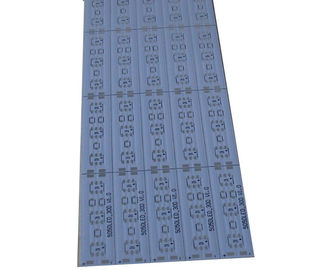

Do núcleo de alumínio do metal da placa do PWB de 1 camada circuito impresso para a fonte de alimentação

Do núcleo de alumínio do metal da placa do PWB de 1 camada circuito impresso para a fonte de alimentação

  • Do núcleo de alumínio do metal da placa do PWB de 1 camada circuito impresso para a fonte de alimentação
Do núcleo de alumínio do metal da placa do PWB de 1 camada circuito impresso para a fonte de alimentação
Detalhes do produto:
Lugar de origem: Shenzhen, China.
Marca: AGILECIRCUIT
Certificação: ISO9001,UL, RoHs, TS16949
Número do modelo: aluminiumpcbboard9012
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: Quote by Gerber
Detalhes da embalagem: Vácuo e caixa exterior
Tempo de entrega: 1 semana - 2 semanas
Termos de pagamento: TT, união ocidental, Paypal, MoneyGram, REDE
Termos de comércio:: EX-WORK, DDU À PORTA, FOC
Contato
Descrição de produto detalhada
Realçar:

PWB de alumínio

,

PWB folheado de alumínio

Do núcleo de alumínio do metal da placa do PWB de 1 camada circuito impresso para a fonte de alimentação

Nome do produto:

Circuitos impressos do núcleo de alumínio do metal da placa do PWB

Material:

Alumínio 5052

Contagem da camada:

1 camada

Espessura da placa:

1.5mm

Espessura de cobre:

1oz

Revestimento de superfície:

Ouro da imersão

Tamanho da placa:

300mmx55mm

Aplicações:

Dispositivos da fonte de alimentação

Descrição:

A placa de alumínio do PWB (também PWB do alumínio, PWB do al, PWB de alumínio da base, PWB baseado alumínio, circuitos impressos do núcleo do metal…) é uma estratificação folheada do cobre original da base do metal, ele é com boa condutibilidade térmica, isolação elétrica e propriedades do processamento mecânico. Os circuitos impressos da placa de alumínio do PWB são o melhor desempenho e as soluções refrigerando as mais baratas.

Vantagem de alumínio da placa do PWB:

1. Dissipação do calor sem usar dissipadores de calor adicionais.

2. Mecanicamente rígido, aumentando a força física do conjunto

3. Reduz o efeito do esforço térmico em todos os componentes, vida crescente e durabilidade

4. Condução térmica melhorada que conduz à versatilidade na disposição do componente e de seguimento permitindo dimensões do PWB de ser reduzido.

5. Reduz as temperaturas de funcionamento componentes, melhorando a confiança.

6. A carcaça de alumínio pode ser furada/feito à máquina e distribuído, ajudando à montagem do PWB

Aplicação:

Áudio e equipamento vídeo: Amplificador do entrada/saída, amplificadores equilibrados, amplificadores audio, pré-amplificador, amplificador de poder, equipamento eletrônico de uma comunicação: amplificador de alta freqüência, amplificador do filtro, circuito do transmissor, PC dos dispositivos móveis, do leitor de mp3, da tabuleta, eletrônica Wearable, auto segurança & segurança, equipamento automotivo, comunicações e trabalhos em rede, Peripherals de computador, subsistemas do computador, computadores, fontes de alimentação industriais, luzes do diodo emissor de luz, equipamento audio, eletrônica, eletrônica, fotografia, televisão, hardware & DIY, construção, diodo emissor de luz & iluminação Energia-eficiente, tecnologias solares, do vento & das energias hidráulicas, dispositivos de cozinha, equipamento audio, automóveis & motocicletas, pneus da tevê, ferramentas diagnósticas, reprodutor de DVD do carro, auto sistema de iluminação, navegação das motocicletas & GPS, computador, portáteis, movimentações do flash de USB, teclados dos processadores centrais, monitores do LCD, Equipamento da burótica dos routeres dos Desktops, movimentação do motor e assim por diante.

Especificação:

Tamanho máximo da placa

23" x28”

Espessura da placa

0.4-4.0mm

Largura mínima do condutor

0.10mm

Espaço mínimo do condutor

0.10mm

Tamanho mínimo do furo

0.20mm

Espessura de parede de PTH

>0.025mm

Tolerância do diâmetro de furo de PTH

±0.05mm

Não tolerância do diâmetro de furo de PTH

±0.05mm

Desvio da posição do furo

±0.076mm

Largura da camada Min.Bridge de Soldemask

5mil

Filme Min.Thickness de Soldemask

10mil

Resistência de isolação

Normal de 1012Ω

Força destacável

1.4N/mm

Abrasão de Soldemask

>5H

Teste de Soldexability

260℃20 em segundo

tensão do E-teste

50-250V

Permitivity

ε=2.1~10.0

Resistência do volume

1014Ω-m, ASTMD257, IEC60093

Sobre o circuito ágil

Baseado em China, o circuito ágil é especializa-se nos circuitos impressos que fabricam com custo de alta qualidade e baixo por protótipos e baixo volume. Nossa escala de produtos inclui FR4 os circuitos impressos rígidos, alumínio do PWB, reveste os circuitos impressos e o conjunto do PWB que são usados extensivamente nas comunicações, na rede, no controle industrial, nas aplicações informáticas, em campos nacionais da defesa, os aeroespaciais e os médicos.
