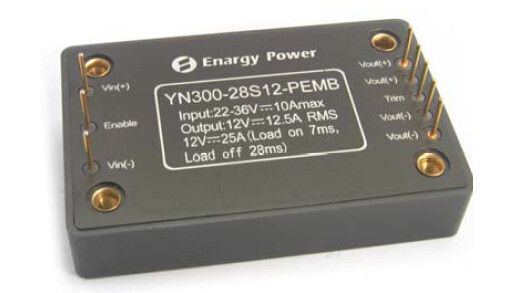

Saída 12V YN300-28S12-PEMB dos conversores 300W de DC-DC



Características chaves

Potência de saída: 150W RMS, pico 300W ao pico

Escala larga da entrada: 22-36Vdc

Eficiência de conversão alta: Até 91%

Linha regulamento a ±1.0%

Regulamento da carga a ±1.0%

Freqüência de funcionamento fixa

Tensão do isolamento: 1500V

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada



Pacote: Quadro aberto

Tijolo de um quarto: 2.32×1.49×0.45in

59×38×11.5mm



Vista geral do produto

Poder avançado do uso destes módulos do conversor de DC-DC

tecnologias do processamento, do controle e de empacotamento para fornecer

a rentabilidade do desempenho, da flexibilidade, da confiança e

de um componente maduro do poder. Braçadeira ativa de alta freqüência

o interruptor fornece a densidade de poder superior o de baixo nível de ruído e

eficiência elevada.



1. Características elétricas

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.



1,1 Avaliações máximas absolutas

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada





45

VDC

Contínuo, inoperante





40

VDC

Contínuo, operando-se





45

VDC

Proteção transiente de funcionamento,<100ms>

Tensão do isolamento





2000

VDC

Entrada à saída

Temperatura de funcionamento

-55



100



Temperatura de armazenamento

-65



115



Permita à tensão de Vin-

-0,5



10

VDC





1,2 Entre características

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Escala de tensão de entrada

22

28

36

VDC

Contínuo

Fechamento da Sob-Tensão



21

21,9

VDC

Ponto inicial de ligação

19,5

20,5



VDC

Ponto inicial da Volta-fora

Corrente de entrada máxima





10

A

Load=150W RMS; entrada 22Vdc

Eficiência



90



%

Figuras 1-2

Corrente de entrada deficiente



10



miliampère

Permita o ponto baixo do pino

Recomende a entrada externo

Capacidade



100



μF

ESR típico ≤0.1-0.2W



1,3 Características de saída

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Escala da tensão da saída

11,88

12,00

12,12

VDC

Entrada nominal; load=1A; 25℃

Escala da corrente de saída

1

12,5

25,0

A

Carga dinâmica; Carga sobre

Time=7mS/25A; Carga fora

Time=28mS/1A

entrada 22Vdc-36Vdc,

Escala da corrente de saída

1



12,5

A

RMS;

Linha regulamento



0,5

±1.0

%

Baixa linha à linha alta; carga máxima

Regulamento da carga



0,5

±1.0

%

Nenhuma carga à carga máxima; entrada nominal

Regulamento de temperatura



±0.005

±0.02

%/°C

Sobre a variação da temperatura de funcionamento

Corrente do curto-circuito

1



26

A

Tensão da saída <800 mV="">

Ondinha (RMS)



120



milivolt

Entrada nominal; carga máxima; 20 megahertz

largura de faixa; Figura 7

Ruído (Pico-à-Pico)



240



milivolt

Tampão da saída máxima.





5000

μF

Entrada nominal; load=1A



1,4 Características de resposta dinâmica

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Mude na corrente de saída

(di/dt= 0.1A/μs)



430



milivolt

50% a 75% a 50% Iout máximo; Figura 5

Mude na corrente de saída

(di/dt= 2.5A/μs)



450



milivolt

50% a 75% a 50% Iout máximo; Figura 6













Tempo de estabelecimento



300



μS

Ao nom de dentro 1% Vout.

Tempo de ligação



25



Senhora

Carga máxima; Nom de Vout=90%. Figura 3

Tempo de queda da parada programada



5



Senhora

Carga máxima; Nom de Vout=10%. Figura 4



1,5 Características funcionais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Freqüência do interruptor

270

300

330

Quilohertz

Fase regulamentar e fase do isolamento

Permita o controle (DE LIGAR/DESLIGAR) (Pin2)

Veja a parte 7,1

Permita a tensão

Permita a corrente de fonte





10

VDC

Permita a flutuação do pino





0,5

miliampère



Permita (EM - FORA do controle)

Lógica positiva

3,5



10

VDC

Em-Controle, lógica alta ou flutuação

-0,5



0,5

VDC

Fora-Controle, lógica baixa

Procurar um caminho mais curto a proteção





65

Tipo: Modo do soluço, Não-Travando,

A Auto-Recuperação, ponto inicial, procura um caminho mais curto

Resistência

De temperatura excessiva

Proteção



105



Tipo: Não-Travamento, Auto-Recuperação;

Ponto inicial, temperatura do PWB



15



Histerese



1,6 Características do isolamento

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão do isolamento

1500





VDC

Entrada à saída

1500





VDC

Entrada à base

500





VDC

Saída à base

Resistência do isolamento

100





Em 500Vdc para testá-lo quando atmosférico

a pressão e o R.H. são 90%

Capacidade do isolamento



1000



PF





2. Características gerais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Peso



2.4(75)



Onça (g)

Quadro aberto

MTBF (calculado)

1





MHrs

TR-NWT-000332; carga de 80%, 300LFM,

40℃ Ta



3. Características ambientais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamento

-55



+100

Temperatura prolongada, baixa da crosta

Temperatura de armazenamento

-65



+115

Ambiental

Coeficiente de temperatura





±0.02

%/℃



Umidade

20



95

%R.H.

Humidade relativa, não - condensando-se



4. Conformidade dos padrões

Parâmetro

Notas

UL/cUL60950



EN60950



GB4943



Teste da chama da agulha (IEC 695-2-2)

Teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes

IEC 61000-4-2





5. Especificação da qualificação

Parâmetro

Notas

Vibração

10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3

Choque mecânico

minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z

Frio (na operação)

Anúncio IEC60068-2-1

Calor úmido

IEC60068-2-67 CY

Ciclismo da temperatura

-40°C a 100°C, rampa 15°C/min., 500 ciclos

Poder/ciclismo térmico

Vin = minuto a máximo, carga máxima, 100 ciclos

Marginalidade do projeto

Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105%

Marginalidade do projeto

95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas

Marginalidade do projeto

IEC60068-2-20



6. Onda e curvas típicas

saída 12V YN300-28S12-PEMB do conversor de 300W DC-DCsaída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



Figura 1: Eficiência na tensão nominal da saída contra a carga
corrente para o mínimo, o substantivo, e a tensão de entrada máxima
em 25°C.

Figura 2: Dissipação de poder na tensão nominal da saída contra.
corrente da carga para o mínimo, o substantivo, e a entrada máxima
tensão em 25°C.

saída 12V YN300-28S12-PEMB do conversor de 300W DC-DCsaída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



Figura 3: Transeunte de ligação na carga máxima (carga resistive) (100
ms/div). Tensão de entrada pre-aplicada.
Ch 1: Vout (10V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (2V/div)

Figura 4: Tempo de queda da parada programada na carga máxima (40 ms/div).
Ch 1: Vout (10V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (2V/div).

saída 12V YN300-28S12-PEMB do conversor de 300W DC-DCsaída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



Figura 5: Resposta da tensão da saída à etapa-mudança na carga
atual (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Carga
tampão: 10μF, capacitor de tântalo and0 do ESR do mΩ ≤100. 1μF
capacitor cerâmico. Ch 1: Vout (200mV/div).

Figura 6: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga
tampão: capacitor de tântalo do ESR do mΩ 10μF, ≤100 e o 0.1μF
tampão cerâmico. Ch 1: Vout (200mV/div).

saída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



Figura 7: Ondinha da tensão da saída na tensão de entrada nominal e
corrente avaliado da carga (100mV/div). Capacidade da carga: 0.1μF
capacitor cerâmico e capacitor de tântalo 10μF. Largura de faixa:
20 megahertz.



7. Especificações da função


7,1 Permita o controle (DE LIGAR/DESLIGAR) (Pin 2)
O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (DE LIGAR/DESLIGAR) da possibilidade
é útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder acima arranjar em seqüência.
O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida.
abra o coletor (ou abra o dreno) que o interruptor é recomendado para o controle do pino da possibilidade.
Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou
remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo vão faz4e-lo
evite qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao Vin
pino (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado dos circuitos DE LIGAR/DESLIGAR internos.
saída 12V YN300-28S12-PEMB do conversor de 300W DC-DCsaída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



Figure A: Vários circuitos para conduzir o pino DE LIGAR/DESLIGAR.

Figura B: Circuitos DE LIGAR/DESLIGAR internos do pino.



7,2 Detecção remota (pinos 7 e 5)



A detecção remota permite que o conversor detecte a saída
tensão diretamente no ponto da carga e assim automaticamente
compensa as perdas da distribuição & do contato do condutor da carga
(Figura C). Há uma ligação do sentido para cada terminal de saída,
+Sense designado e - sentido. Estas ligações levam muito baixo
corrente comparada com as ligações da carga. Internamente um resistor está
conectado entre o terminal do sentido e o terminal de saídas de potência.
Se o sentido remoto não é usado, o sentido conduz necessidades de ser
shorted a sua saída respectiva conduz (figura D).

Tem que ser tomado ao fazer conexões da saída. Se
os terminais de saída devem desligar antes das linhas de sentido,
a corrente da carga máxima fluirá abaixo das linhas de sentido e
danifique os resistores de detecção internos. Seja certo pôr sempre
abaixo do conversor antes de fazer alguma conexão da saída.
A tensão máxima da compensação para a linha gota é acima de to0.5V.

saída 12V YN300-28S12-PEMB do conversor de 300W DC-DCsaída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



Figura C: Conexão remota do sentido.

Figura D: O sentido remoto não é usado.



7,3 Características de proteção



·Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita
um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada for
aumentar, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes do conversor
girará sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-fora
antes do conversor desligará.

·Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez que
a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da saída especificada
A tensão da parada programada do Atual-Limite da C.C., o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até
procurar um caminho mais curto a circunstância é removido. Isto impede o aquecimento excessivo do conversor ou da placa de carga.
·Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo.
O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança
o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura do detectado
as quedas do lugar pela quantidade da parada programada de temperatura excessiva reiniciam o valor da histerese.



8. Consideração típica da aplicação e do projeto



8,1 Filtração da entrada

Os conversores de DC-DC, por natureza, geram níveis significativos de
ruídos conduzidos e irradiados. Os ruídos conduzidos incluídos
ruídos comuns do modo e do modo do diferencial. O modo comum
o ruído é relacionado diretamente à capacidade parasítica eficaz no meio
o módulo de poder entrou condutores e terra do chassi.
o ruído diferencial do modo é através dos condutores da entrada. É
recomendou ter algum nível de supressão do IEM ao poder
módulo.
O ruído conduzido nas linhas eléctricas da entrada pode ocorrer como qualquer um
correntes do ruído do diferencial ou do comum-modo. O padrão exigido
para emissões conduzidas é EN55022 a classe A (FCC Part15). (SeeFigure H).

saída 12V YN300-28S12-PEMB do conversor de 300W DC-DCsaída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



saída 12V YN300-28S12-PEMB do conversor de 300W DC-DC

Figura H: Filtração da entrada.



9. Teste o método



9,1 Output o teste da ondinha & do ruído

A ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência. A ondinha de comutação da freqüência de Thefundamental (ou a ondinha básica) estão no 100KHz à escala 1MHz; o interruptor de alta freqüência
o ponto de ruído (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com 20
Largura de faixa do megahertz para incluir todos os harmónicos significativos para os pontos de ruído.
A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados
diretamente contra o conversor de poder output os pinos, como mostrado abaixo. Isto faz a conexão possível a mais curto transversalmente
os terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído.
o grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá
ruído do comum-modo à medida também.
A instalação de teste padrão para medidas da ondinha & de ruído é mostrada em figura I. Um soquete da ponta de prova (Tektronix, P.N.
131.0258-00) são usados para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.

saída 12V YN300-28S12-PEMB do conversor de 300W DC-DCsaída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



saída 12V YN300-28S12-PEMB do conversor de 300W DC-DC

Figura mim: Meios do teste do padrão da ondinha & de ruído.



10. Informação física


10,1 Esboço mecânico

saída 12V YN300-28S12-PEMB do conversor de 300W DC-DC



Notas:
1. Todos os pinos, (0.80mm) diâmetro (8.0mm). ombros do suporte isolador.
2. Tolerâncias: x.xx ±0.25mm. (x.x ±0.5mm)











Contacto
Shenzhen YONP Power Co.,Ltd
Envie sua pergunta diretamente para nós (0 / 3000)

Outros Produtos
