Lugar de origem: | China |
Marca: | Enargy |

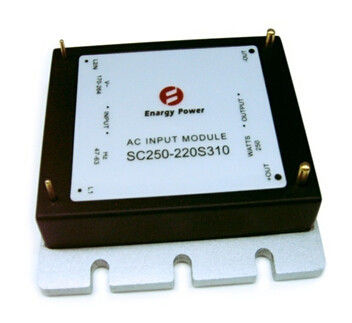

Número do modelo: | SC250-220S310 |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Tempo de entrega: | 1-8 semanas |
Termos de pagamento: | negociação |
Habilidade da fonte: | 15000Pcs/week |
Realçar: | Fontes de alimentação da categoria médica,C.A. ao conversor da C.C. |
---|
Características chaves
Potência de saída: 250W
Escala larga da entrada: 176-264VAC
Eficiência de conversão alta: Até 96%
Tensão do isolamento: 1,500V
RoHS complacente
Vista geral do produto
O módulo da C.A. AC/DC da série do SC, tem as vantagens do tamanho pequeno, eficiência elevada, salvar eficazmente o custo e o espaço.
A introdução de produto
A série SC250 é um único conversor independente regulado da saída que use o tamanho do pacote do tijolo do quarto do padrão do setor. A eficiência elevada mesma é um resultado da topologia patenteada CORP de ENARGY que usa a correção síncrono e um projeto inovativo da construção para minimizar a dissipação de calor e para reservar extremamente densidades de poder superior. O poder dissipado pelo conversor é tão baixo que um dissipador de calor não está exigido, que salvar o custo, peso, altura, e esforço da aplicação. Todos os componentes do poder e do controle são montados à carcaça do PWB da multi-camada com tecnologia da montagem da superfície do highyield, tendo por resultado um produto mais seguro.
Características elétricas
Características da entrada
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Escala de tensão de entrada | 170 | 220 | 264 | VAC | Contínuo |
Corrente de entrada máxima |
|
| 2 | A | Carga máxima, entrada mínima |
Eficiência | 95 | 96 |
| % |
|
Dissipação |
| 0,4 |
| W | Nenhuma carga |
Tampão da saída máxima. |
| 200 |
| F | ≧ 450V da tensão da capacidade |
Características de saída
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Escala da tensão da saída | 230 |
| 375 | VDC |
|
Potência de saída: |
|
| 250 | W |
|
Características do isolamento
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Tensão do isolamento | 1500 |
|
| VDC | Saída e entrada à base |
Resistência do isolamento | 100 |
|
| MΩ | Em 500VDC para testar o quando a pressão atmosférica e o R.H. forem 90%, a saída e a entrada para basear |
Conformidade dos padrões
Parâmetro | Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Teste da chama da agulha (IEC 695-2-2) | Contem todos os dispositivos |
IEC 61000-4-2 |
|
Especificação da qualificação
Parâmetro | Notas |
Vibração | Escala de freqüência: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Machados de X.Y.Z, 30min/axis |
Choque mecânico | onda do Metade-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Frio (na operação) | Anúncio IEC60068-2-1 |
Calor úmido | IEC60068-2-67 CY |
Ciclismo da temperatura | -20°C a 85°C, rampa 15°C/min., 500 ciclos |
Poder/ciclismo térmico | Vin = minuto a máximo, carga máxima, 100 ciclos |
Marginalidade do projeto | Tmin-10°C a Tmax+10°C, 5°C etapas, Vin = minuto a máximo, carga 0-105% |
Teste de vida | 95% Vin avaliado e carga, unidades em derating o ponto, 5000 horas |
Solderability | IEC60068-2-20 |
Onda e curvas típicas
Figura 1: Eficiência contra potência de saída, 25°C, 400LFM
Figura 2: Dissipação de poder contra potência de saída, 25°C, 400LFM
Esboço mecânico
Designações do Pin
Pin não. | Nome | Função |
1 | L2/N | Entrada da C.A. |
2 | L1/L | Entrada da C.A. |
3 | +OUT | Ânodo da saída da C.C. |
4 | - PARA FORA | Cátodo da saída da C.C. |
