A potência militar fornece 12 volts

A potência militar fornece 12 volts

Military Power Supply 12 volt

Detalhes do produto:

Lugar de origem: China
Marca: Enargy
Número do modelo: MT13-24S24-PEM

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Tempo de entrega: 1-8 semanas
Termos de pagamento: negociação
Habilidade da fonte: 1000pcs/week
Entre em contacto agora
Descrição de produto detalhada

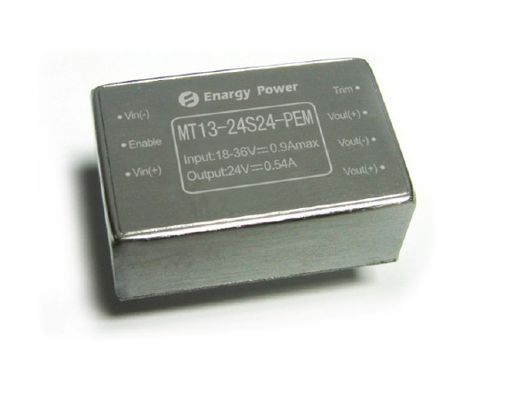

Saída 24V MT13-24S24-PEM dos conversores 13W de DC-DC





Características chaves

Potência de saída: 13W

Escala larga da entrada: 18-36Vdc

Eficiência de conversão alta: 89%

Linha regulamento a ±0.2%

Regulamento da carga a ±1.0%

Tensão do isolamento: 1,500V

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Guarnição -5~+ da tensão da saída 10% Vout



Vista geral do produto

O uso destes módulos do conversor de DC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.



1. Características elétricas

1,1 Avaliações máximas absolutas

Parâmetro Minuto Tipo Máximo Unidades Notas
Tensão de entrada     45 VDC Contínuo, inoperante
    36 VDC Contínuo, operando-se
    45 VDC Proteção transiente de funcionamento,<100ms>
Tensão do isolamento     1500 VDC Entrada à saída
Temperatura de funcionamento -55   100 Em virtude da temperatura do PWB
Temperatura de armazenamento -65   125
Permita à tensão de Vin- -0,5   10 VDC


1,2 Entre características

Parâmetro Minuto Tipo Máximo Unidades Notas
Escala de tensão de entrada 18 24 36 VDC
Fechamento da Sob-Tensão   17 17,4 VDC Ponto de recuperação
16 16,3   VDC Proteja o ponto
Corrente de entrada máxima     0,9 A Minuto de Vin da entrada, carga máxima da saída
Eficiência   88   % Entrada avaliado; Carga avaliado
Dissipação, à espera   0,5   W Nenhuma carga



1,3 Características de saída

Parâmetro Minuto Tipo Máximo Unidades Notas
Ponto ajustado da tensão da saída 23,85 24,00 24,15 VDC Entrada nominal. Nenhuma carga
Escala da tensão da saída 23,75 24,00 24,25 VDC
Escala da corrente de saída 0   0,54 A
Linha regulamento   ±0.02 ±0.50 %
Regulamento da carga   ±0.50 ±1.00 %
Limite atual 0,56 0,70   A Tensão 95% da saída do substantivo
Corrente do curto-circuito       A
Ondinha (RMS)   40   milivolt Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz.
Ruído (Pico-à-Pico)   80   milivolt
Tampão da saída máxima     1000 μF



1,4 Características de resposta dinâmica

Parâmetro Minuto Tipo Máximo Unidades Notas
Mude na corrente de saída   200   milivolt 50% a 75% a 50% Iout máximo; (di/dt=0.1A/μs).
  200   milivolt 50% a 75% a 50% Iout máximo; (di/dt=0.25A/μs).
Tempo de recuperação dinâmico   220   µS
Tempo de ligação   50   Senhora Partir do vin à elevação do vout a 90%
Overshoot da Volta-fora     5 %



1,5 Características funcionais

Parâmetro Minuto Tipo Máximo Unidades Notas
Freqüência do interruptor 180 200 250 Quilohertz
Guarnição da tensão da saída     10 % de Vout Guarnição acima
5     Guarnição para baixo
Permita a tensão     0,5 miliampère

Permita o controle (DE LIGAR/DESLIGAR)

Lógica positiva

2,5   10 VDC Em-Controle, lógica alta ou flutuação
-0,5   1,5 VDC Fora-Controle, lógica baixa
Proteção da sobrecarga       % Modo atual, Pulsecurrent (raredload 100%)
Procurar um caminho mais curto a proteção     100 mΩ Modo do soluço, desde a recuperação
Proteção de temperatura excessiva   105   Tipo: Não-Travamento, Auto-Recuperação; Ponto inicial, temperatura do PWB
  90   Ponto de recuperação



1,6 Características do isolamento

Parâmetro Minuto Tipo Máximo Unidades Notas
Tensão do isolamento 1500     VDC Entrada à saída
1500     VDC À base
500     VDC Para fora à base
Resistência do isolamento 100     MΩ Em 500VDC para testá-lo quando o atmosphericpressure e o R.H. forem 90%
Capacidade do isolamento   1000   PF



2. Características gerais

Parâmetro Minuto Tipo Máximo Unidades Notas
Peso   30   Onça (g)
MTBF (calculado) 1     MHrs TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta



3. Características ambientais

Parâmetro Minuto Tipo Máximo Unidades Notas
Temperatura de funcionamento -55   100 Temperatura baixa do PWB
Temperatura de armazenamento -65   125 Temperatura ambiental
Coeficiente de temperatura     ±0.02 %/℃
Umidade 20   95 %R.H.



4. Conformidade dos padrões

Parâmetro Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2



5. Onda e curvas típicas



A potência militar fornece 12 volts   A potência militar fornece 12 volts



Figura 1: Eficiência na corrente nominal da tensão vs.load da saída para o mínimo, o substantivo, e a tensão do maximuminput em 25°C.

Figura 2: Eficiência no poder avaliado nominal da tensão and60% da saída contra a taxa do fluxo de ar para airtemperatures ambientais de 25°C.



A potência militar fornece 12 volts   A potência militar fornece 12 volts



Figura 3: Temperatura do ar derating potência de saída máxima das curvas vs.ambient para taxas do fluxo de ar de 0 LFM through400 LFM com o ar que flui do pino 3 para fixar 1 (tensão do nominalinput).

Figura 4: Ondinha da tensão da saída no inputvoltage nominal e na corrente avaliado da carga (20 mV/div). Loadcapacitance: capacitor 0.1μF cerâmico e capacitor 10μFtantalum. Largura de faixa: 20 megahertz.



A potência militar fornece 12 volts



Figura 5: ℃ da temperatura ambiental is25, a carga levada pela carga (poder 13W), o mapa da imagiologia térmica.



A potência militar fornece 12 volts   A potência militar fornece 12 volts



Figura 6: Transeunte de ligação na carga máxima (resistiveload) (200 ms/div). Tensão de entrada pre-aplicada. Ch1: Entrada DE LIGAR/DESLIGAR (2V/div); Ch2: Vout (5V/div)

Figura 7: Tempo de queda da parada programada na carga máxima (2ms/div). Ch1: Entrada DE LIGAR/DESLIGAR (2V/div); Ch2: Vout (5V/div)



A potência militar fornece 12 volts    A potência militar fornece 12 volts



Figura 8: Resposta da tensão da saída à corrente do inload da etapa-mudança (50%-75%-50% de Iout (máximo); dI/dt =0.1A/μs). Tampão da carga: 10μF, tantalumcapacitor do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch2: Vout (200mV/div)

Figura 9: Resposta da tensão da saída à corrente do inload da etapa-mudança (50%-75%-50% de Iout (máximo): dI/dt =0.25A/μs). Tampão da carga: 220μF, tantalumcapacitor de 30mΩ ESR e tampão 1μF cerâmico. Ch2: Vout (200mV/div)



6. Informação física

6,1 Esboço mecânico



A potência militar fornece 12 volts



Notas:

1. Todos pinos restantes são diâmetro de 0.6mm

2. Pin4 e Pin6 são conexão paralela. O usuário poderia conseguir a função Vout (+) se conecte um ou outro orboth de dois pinos.

3. Tolerâncias: x.xx±0.02 dentro. (x.x±0.5mm) .x.xxx±0.010 dentro. (x.xx±0.25mm)



6,2 Designações do Pin

Pin não. Nome Função
1 Vin (-) Tensão de entrada negativa
2 Permita A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
3 Vin (+) Tensão de entrada positiva
4 Vout (+) Tensão positiva da saída
5 Vout (-) Tensão negativa da saída
6 Vout (+) Tensão positiva da saída
7 Guarnição Guarnição da tensão da saída
