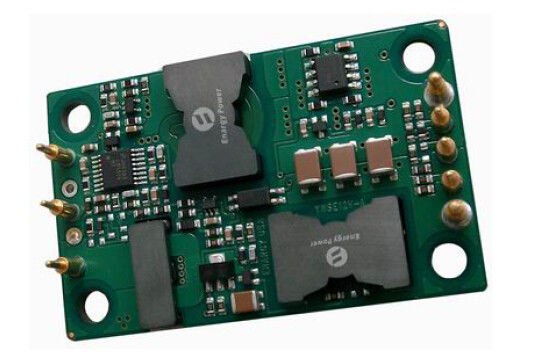

Saída 12V YN100-48S12-POC dos conversores 100W de DC-DC
Características
Potência de saída: 100W
Escala larga da entrada: 36-72VDC
Eficiência de conversão alta: Até 93%
Linha regulamento a ±0.5%
Regulamento da carga a ±0.5%
Freqüência de funcionamento fixa
Tensão do isolamento: 1,500V
Permita o controle (de ligar/desligar)
Output a proteção da sobrecarga
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Guarnição da tensão da saída: ±10% Vout
Pacote: Quadro aberto
Tijolo de um quarto: 2.2×1.37×0.42in
55.9×34.8×10.7mm
Vista geral do produto
Poder avançado do uso destes módulos do conversor de DC-DC
tecnologias do processamento, do controle e de empacotamento para fornecer
a rentabilidade do desempenho, da flexibilidade, da confiança e
de um componente maduro do poder. Braçadeira ativa de alta freqüência
o interruptor fornece a densidade de poder superior o de baixo nível de ruído e
eficiência elevada.
A introdução de produto
A série YN100 é um único conversor independente regulado da saída que use o tamanho do pacote do tijolo do quarto do padrão do setor. A eficiência elevada mesma é um resultado da topologia patenteada CORP de ENARGY que usa a correção síncrono e um projeto inovativo da construção para minimizar a dissipação de calor e para reservar extremamente densidades de poder superior. O poder dissipado pelo conversor é tão baixo que um dissipador de calor não está exigido, que salvar o custo, peso, altura, e esforço da aplicação. Todos os componentes do poder e do controle são montados à carcaça do PWB da multi-camada com tecnologia da montagem da superfície do highyield, tendo por resultado um produto mais seguro.
1. Características elétricas
As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída (resistive) e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.
1,1 Avaliações máximas absolutas
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão de entrada |
|
|
|
78 |
Contínuo, inoperante |
|
|
|
75 |
Contínuo, operando-se |
|
|
|
|
78 |
Proteção transiente de funcionamento |
|
Tensão do isolamento |
|
|
|
2000 |
Em a para fora; Isolação básica, poluição Grau 2 |
Temperatura de funcionamento |
-55 |
|
|
100 |
M-Categoria |
Temperatura de armazenamento |
-65 |
|
|
125 |
M-Categoria |
Permita – a tensão de Vin |
-0,8 |
|
|
10 |
|
1,2 Entre características
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão de entrada de funcionamento |
36 |
48 |
72 |
VDC |
Contínuo |
Withstand do impulso da entrada |
|
|
78 |
VDC |
<100ms> |
Fechamento da Sob-Tensão |
|
35,5 |
35,8 |
VDC |
Ponto inicial de ligação |
32,5 |
34,0 |
|
VDC |
Volta - fora do ponto inicial |
|
Corrente de entrada máxima |
|
|
3,3 |
A |
Carga máxima; VDC mínimo da entrada |
Eficiência |
|
92 |
|
% |
Figuras 1-2 |
Dissipação, à espera |
|
7 |
11 |
W |
Nenhuma carga |
Corrente de entrada deficiente |
|
|
10 |
miliampère |
Permita o ponto baixo do pino |
Recomende a entrada externo Capacidade |
|
100 |
|
F |
O ESR típico 0.1-0.2W, considera figura 4 |
1,3 Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Ponto ajustado da tensão da saída |
11,88 |
12 |
12,12 |
V |
Entrada nominal; Nenhuma carga; 25℃ |
Escala da corrente de saída |
0 |
|
8,33 |
A |
Assunto a derating térmico; |
Linha regulamento |
|
±0.05 |
±0.50 |
% |
Baixa linha à linha alta; carga máxima |
Regulamento da carga |
|
±0.09 |
±1.0 |
% |
Nenhuma carga à carga máxima; entrada nominal |
Regulamento de temperatura |
|
±0.002 |
±0.005 |
%/°C |
Sobre a variação da temperatura de funcionamento |
Limite atual |
8,8 |
9,5 |
11,2 |
A |
Tensão 95% da saída do substantivo |
Corrente do curto-circuito |
0,3 |
9,5 |
10,8 |
A |
Tensão da saída <250 mV=""> |
RMS |
|
|
70 |
mVp-p |
Entrada nominal; carga máxima; 20 MHzbandwidth; p considera figuras 3 & 4 |
Pico-à-Pico |
|
|
100 |
mVp-p |
|
Tampão da saída máxima. |
|
|
4000 |
μF |
Entrada nominal; carga máxima |
1,4 Características de resposta dinâmica
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Mude na corrente de saída (di/dt= 0.1A/us) |
|
|
400 |
milivolt |
50% a 75% a 50% Iout máximo; Figura 7 |
Mude na corrente de saída (di/dt= 2.5A/us) |
|
|
480 |
milivolt |
50% a 75% a 50% Iout máximo; Figura 8 |
Tempo de estabelecimento |
|
300 |
|
nós |
Ao nom de dentro 1% Vout. |
Tempo de ligação |
|
15 |
|
Senhora |
Carga máxima; Nom de Vout=90%. Figura 5 |
Tempo de queda da parada programada |
|
5 |
|
Senhora |
Carga máxima; Nom de Vout=10%. Figura 6 |
Overshoot da tensão da saída |
|
|
5 |
% |
Entrada nominal; Carga máxima; |
1,5 Características das características
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Freqüência do interruptor |
200 |
230 |
260 |
Quilohertz |
Fase regulamentar e fase do isolamento |
Guarnição (Pin6) |
Veja a guarnição da tensão da parte 6,3 (Pin6) |
||||
Output a guarnição da tensão |
|
8 |
|
% |
Guarnição acima, Pin da guarnição (-) a Vout. |
|
8 |
|
% |
Guarnição para baixo, Pin da guarnição (+) a Vout. |
|
Permita o controle (DE LIGAR/DESLIGAR) (Pin2) |
Veja a parte 6,1 |
||||
Permita a tensão Permita a corrente de fonte |
|
|
10 |
VDC |
Permita a flutuação do pino |
|
|
0,5 |
miliampère |
|
|
Permita (em - fora do controle) Lógica positiva |
2,5 |
|
10 |
VDC |
Em-Controle, lógica alta ou flutuação |
-0,5 |
|
2,0 |
VDC |
Fora-Controle, lógica baixa |
1,6 Características das proteções
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Proteção da sobrecarga |
105 |
115 |
130 |
% |
Atual-Modo, pulso pela corrente do pulso Ponto inicial do limite, (carga de %Rated) |
Procurar um caminho mais curto a proteção |
|
|
65 |
mΩ |
Tipo: Modo do soluço, Não-Travando, A Auto-Recuperação, ponto inicial, procura um caminho mais curto Resistência |
De temperatura excessiva Proteção |
|
105 |
|
℃ |
Tipo: Não-Travamento, Auto-Recuperação; Ponto inicial, temperatura do PWB |
|
15 |
|
℃ |
Histerese |
1,7 Standard de segurança
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão do isolamento |
1.500 |
|
|
VDC |
Em a para fora |
1500 |
|
|
VDC |
À base |
|
500 |
|
|
VDC |
Para fora à base |
|
Resistência do isolamento |
10 |
|
|
MΩ |
Em 500VDC para testá-lo quando atmosférico a pressão e o R.H. são 90% |
Capacidade do isolamento |
|
1000 |
|
PF |
|
2. Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
-55 |
|
+100 |
℃ |
Temperatura prolongada, baixa do PWB |
Temperatura de armazenamento |
-65 |
|
+125 |
℃ |
Ambiental |
Coeficiente de temperatura |
|
|
±0.02 |
%/℃ |
|
Umidade |
20 |
|
95 |
%R.H. |
Humidade relativa, não - condensando-se |
Peso |
|
1.4(40) |
|
Onça (g) |
Quadro aberto |
MTBF (calculado) |
1 |
|
|
MHrs |
TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta |
3. CONFORMIDADE DOS PADRÕES
Parâmetro |
Notas |
UL/cUl60950 |
Arquivo # E194341, isolação básica & grau de poluição 2 |
EN60950 |
Certificado pelo TUV |
72/23/EEC |
|
93/68/EEC |
|
Teste da chama da agulha (IEC 695-2-2) |
teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes |
IEC 61000-4-2 |
Teste do ESD, 8kV - NP, ar 15kV - NP (desempenho normal) |
GR-1089-CORE |
Ligação da seção 7 - segurança elétrica, seção 9 -/aterrar |
Telcordia (núcleo) de Bell GR-513 |
|
·Um fusível externo da entrada deve sempre ser usado para cumprir estas exigências da segurança. Contato os nossos para a segurança oficial
certificados em liberações ou na transferência nova do Web site de ENARGY CORP.
4. TESTE DA QUALIFICAÇÃO
Parâmetro |
# unidades |
Condições de teste |
Teste de vida |
32 |
95% Vin avaliado e carga, unidades em derating o ponto, 1000 horas |
Vibração |
5 |
10-55Hz varredura, 0,060" excursão do total, 1 Min./varredura, 120 varreduras para 3 linha central |
Choque mecânico |
5 |
mínimo 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z |
Ciclismo da temperatura |
10 |
-40°C a 100°C, temp da unidade. rampa 15°C/min., 500 ciclos |
Poder/ciclismo térmico |
5 |
Tolerando = minuto a máximo, Vin = minuto a máximo, carga máxima, 100 ciclos |
Marginalidade do projeto |
5 |
Tmin-10°C a Tmax+10°C, 5°C etapas, Vin = minuto a máximo, carga 0-105% |
Umidade |
5 |
85°C, RH de 85%, 1000 horas, 2 minutos sobre e 6 horas fora |
Solderability |
15 pinos |
MIL-STD-883, método 2003 |
·O teste extensivo da caracterização de todos os produtos e processos de manufactura de ENARGY CORP. é executado a
assegure-se de que nós forneçamos o produto robusto, seguro. Contacte a fábrica para o original oficial da qualificação da família de produto.
5. TRABALHE CURVE&WAVE
Figura 1: Eficiência na tensão nominal da saída contra a carga
corrente para o mínimo, o substantivo, e a tensão de entrada máxima
em 25°C.
Figura 2: Dissipação de poder na tensão nominal da saída contra.
corrente da carga para o mínimo, o substantivo, e a entrada máxima
tensão em 25°C.
Figura 3: Ondinha da tensão da saída na tensão de entrada nominal e
corrente avaliado da carga (20 mV/div). Capacidade da carga: 1μF
capacitor cerâmico e capacitor de tântalo 10μF. Largura de faixa:
20 megahertz. Veja figura 13 & peça o 7o.
Figura 4: Diagrama de instalação do teste que mostra pontos da medida
para a corrente terminal da ondinha da entrada (teste 1), entrada refletida
Corrente da ondinha (teste 2) e ondinha da tensão da saída
(Figura 3).
Figura 5: Transeunte de ligação na carga máxima (carga resistive) (2
ms/div). Tensão de entrada pre-aplicada. Ch 1: Vout (2V/div). Ch
2: Entrada DE LIGAR/DESLIGAR (5V/div)
Figura 6: Tempo de queda da parada programada na carga máxima (2 ms/div).
Ch 1: Vout (2V/div)
Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div)
Figura 7: Resposta da tensão da saída à etapa-mudança na carga
atual (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Carga
tampão: 10μF, capacitor de tântalo de 100 mW ESR e 1μF
capacitor cerâmico. Ch 1: Vout (200mV/div), Ch 2: Iout
(10A/div).
Figura 8: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga
tampão: 470μF, capacitor de tântalo de 30 mW ESR e 1μF
tampão cerâmico. Ch 1: Vout (200mV/div), Ch 2: Iout (10A/div).
6. Descrição da função do Pin
6,1 Permita o controle (DE LIGAR/DESLIGAR) (Pin 2):
O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (de ligar/desligar) da possibilidade é
útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder que arranja em seqüência acima.
O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida. Um aberto
o interruptor do coletor (ou abra o dreno) é recomendado para o controle do pino da possibilidade.
Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou
remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo vão faz4e-lo
evite qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao Vin
pino (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado de
os circuitos DE LIGAR/DESLIGAR internos.
Figure A: Vários circuitos para conduzir o pino DE LIGAR/DESLIGAR.
Figura B: Circuitos DE LIGAR/DESLIGAR internos do pino
6,2 Detecção remota (pinos 7 e 5):
A detecção remota permite que o conversor detecte
output a tensão diretamente no ponto da carga e assim
compensa automaticamente a distribuição do condutor da carga &
perdas do contato (figura C). Há uma ligação do sentido para cada um
terminal de saída, designado +Sense e - sentido. Estas ligações
leve muito baixo a corrente comparada com as ligações da carga.
Um resistor é conectado internamente entre o terminal do sentido e
terminal de saídas de potência. Se o sentido remoto não é usado,
o sentido conduz necessidades de ser shorted a sua saída respectiva
ligações (figura D).
Figura C: Conexão remota do sentido
Tem que ser tomado ao fazer a saída
conexões. Se os terminais de saída desligarem
antes das linhas de sentido, a corrente da carga máxima fluirá para baixo
as linhas de sentido e danificam os resistores de detecção internos.
Seja certo pôr sempre para baixo antes o conversor
fazendo algumas conexões da saída. O máximo
a tensão da compensação para a linha gota é até 0.5V
Figura D: O sentido remoto não é usado.
6,3 Guarnição da tensão (Pin 6):
A tensão da saída pode ser ajustada para cima ou para baixo com um resistor externo. Há uma lógica e um negativo positivos da guarnição
lógica da guarnição disponível. Para a lógica positiva, a tensão da saída aumentará quando um resistor externo do aparamento é conectado
entre a guarnição e o pino de +Vout/+Sense. A tensão da saída diminuirá quando um resistor externo do aparamento é
conectado entre a guarnição e - pino de Vout/-Sense. Um potenciômetro da guarnição da multi-volta 20Ký pode igualmente ser usado para ajustar a tensão da saída
para cima ou para baixo. (Figura E & F)
Tabela 6,3: Lógica da guarnição da saída
Lógica da guarnição da saída: |
Lógica positiva |
Lógica negativa |
|
Opcional - P |
Padrão |
Guarnição-Acima |
Pin da guarnição a +Sense |
Pin da guarnição - ao sentido |
Guarnição-Para baixo |
Pin da guarnição - ao sentido |
Pin da guarnição a +Sense |
Figura E: Lógica positiva da guarnição
Figura F: Conexão do potenciômetro da guarnição
7. Aplicação da operação básica e das características
7,1 Ondinha da saída & teste do ruído:
A ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência.
a ondinha de comutação fundamental da freqüência (ou a ondinha básica) estão no 100KHz à escala 1MHz; o interruptor de alta freqüência
o ponto de ruído (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com 20
Largura de faixa do megahertz para incluir todos os harmónicos significativos para os pontos de ruído.
A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados
diretamente contra o conversor de poder output os pinos, como mostrado abaixo. Isto faz a conexão possível a mais curto transversalmente
os terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído.
o grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá
ruído do comum-modo à medida também.
A instalação de teste padrão para medidas da ondinha & de ruído é mostrada na figura F. Um soquete da ponta de prova (Tektronix, P.N.
131.0258-00) é usado para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.
Figura F: Meios do teste do padrão da ondinha & de ruído.
7,2 Circuito típico da aplicação
Figura G: Circuito típico da aplicação (unidade da lógica negativa, permitida permanentemente).
Circuitos da aplicação: A figura G abaixo fornece um esquema de circuito típico que detalhe a filtração da entrada e o aparamento da tensão.
7,3 Filtração da entrada
Os conversores de DC-DC, por natureza, geram significativo
níveis de ruído conduzido e irradiado. Há dois
tipos de ruído conduzido: modo e diferencial comuns
ruído do modo. O ruído comum do modo é relacionado diretamente a
a capacidade parasítica eficaz entre o poder
terra dos condutores e do chassi da entrada do módulo.
o ruído diferencial do modo é através dos condutores da entrada. É
recomendou ter algum nível de supressão do IEM ao
módulo de poder.
O ruído conduzido nas linhas eléctricas da entrada pode ocorrer como
correntes do ruído do diferencial ou do comum-modo.
o padrão exigido para emissões conduzidas é EN55022
Classe A (FCC Part15). (Veja a figura H)
Figura H: Filtração da entrada
7,4 Corrente refletida entrada da ondinha
O conversor está seleccionando a corrente da fonte de energia da entrada somente quando o interruptor de entrada está ligada. Isto cria um fluxo atual da pulsação da fonte de entrada. A corrente refletida da ondinha é medida como uma corrente do pico-à-pico com uma ponta de prova atual sobre 0 à largura de faixa 20MHz. A corrente da ondinha pode ser suprimida por um filtro externo de Π (pi) como mostrado abaixo. veja figura I.
Figura mim: Corrente refletida entrada da ondinha
7,5 Características de proteção
·Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada está aumentando, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes que o conversor girar sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-Fora antes que o conversor desligar.
·Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da tensão especificada da parada programada do Atual-Limite da C.C. da saída, o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até que a condição procurar um caminho mais curto esteja removida. Isto impede o aquecimento excessivo do conversor ou da placa de carga.
·Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo. O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura das quedas detectadas do lugar pela quantidade do valor de temperatura excessiva da histerese do reinício da parada programada.
8. DIAGRAMA MECÂNICO
NOTAS:
1. Fixa 4, 8 são 0,060" (1.52mm) diâmetro com 0,085" (2.16mm) ombros do suporte isolador do diâmetro.
2. Todos pinos restantes são 0,040" (1.02mm) diâmetro com 0,065" (1.65mm) ombros do suporte isolador do diâmetro.
8,1 Designações do Pin
Pin não. |
Nome |
Função |
1 |
Vin (+) |
Tensão de entrada positiva |
2 |
Permita |
A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta. |
3 |
Vin (-) |
Tensão de entrada negativa |
4 |
Vout (-) |
Tensão negativa da saída |
5 |
Sentido (-) |
Sentido remoto negativo. O SENTIDO (-) pode ser conectado a Vout (-) ou à esquerda abrir. |
6 |
Guarnição |
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída. |
7 |
Detecte (+) |
Sentido remoto positivo. O SENTIDO (+) pode ser conectado a Vout (+) ou à esquerda abrir. |
8 |
Vout (+) |
Tensão positiva da saída |
Pessoa de Contato: Miss. Angel
Telefone: 1598940345
Fax: 86-755-3697544
Micro preto do plástico 3FF ao adaptador normal de SIM, micro 500pcs em um Polybag
Micro plástico padrão do ABS ao adaptador normal de SIM para o telemóvel
Micro Sim de venda quente ao adaptador padrão de Sim para o móbil normal
Adaptador Nano do ABS plástico SIM, adaptador Nano do cartão de IPhone 4 SIM
Adaptador Nano de IPhone 5 pretos SIM com 4FF Nano - 3FF
ABS plástico do adaptador Nano original de IPhone5 SIM Nano ao mini cartão
4FF - adaptador de 3FF SIM, Nano ao micro adaptador 500pcs de Sim em um Polybag
Micro SIM adaptador plástico do ABS 3FF para IPhone 4 ou IPhone 5
Plástico Nano 2 em 1 adaptador combinado do micro SIM para IPhone 5 1,2 x 0.9cm
