Detalhes do produto:
Lugar de origem: China
Marca: Enargy
Número do modelo: ZG800-320S24-POC
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Tempo de entrega: 1-8 semanas
Termos de pagamento: negociação
Habilidade da fonte: 15000Pcs/week
Contato
Descrição de produto detalhada
Realçar:

fontes da potência militar

,

conversor C.C.-C.C. militar

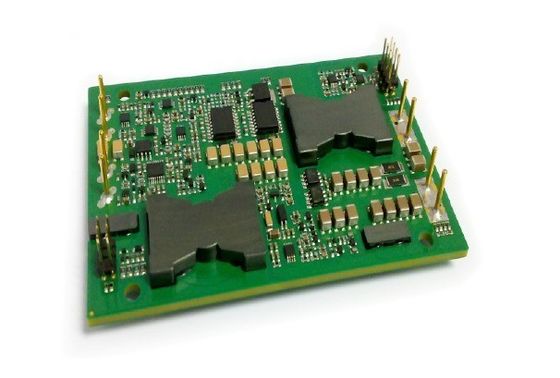

Saída 24V ZG800-320S24-POC da fonte 800W da potência militar

Características chaves

Potência de saída: 800W

Escala larga da entrada: 180-420Vdc

Eficiência de conversão alta: Até 93%

Linha regulamento a ±0.5%

Regulamento da carga a ±0.5%

Freqüência de funcionamento fixa

Tensão do isolamento: 1500V

Partilha de carga a 20 unidades

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Guarnição da tensão da saída: ±5%

Vista geral do produto

Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.

A introdução de produto

A série de ZG é um único conversor independente regulado da saída que use o tamanho do pacote do tijolo do quarto do padrão do setor. A eficiência elevada mesma é um resultado da topologia patenteada CORP de ENARGY que usa a correção síncrono e um projeto inovativo da construção para minimizar a dissipação de calor e para reservar extremamente densidades de poder superior. O poder dissipado pelo conversor é tão baixo que um dissipador de calor não está exigido, que salvar o custo, peso, altura, e esforço da aplicação. Todos os componentes do poder e do controle são montados à carcaça do PWB da multi-camada com tecnologia da montagem da superfície do highyield, tendo por resultado um produto mais seguro.

1. Características elétricas

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.

1,1 Avaliações máximas absolutas

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada

430

VDC

Contínuo, inoperante

420

VDC

Contínuo, operando-se

430

VDC

Proteção transiente de funcionamento,<100ms>

Tensão do isolamento

2000

VDC

Entrada à saída

Temperatura de funcionamento

-40

100

Temperatura de armazenamento

-55

105

Permita à tensão de Vin-

-2,0

10

VDC

1,2 Entre características

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada de funcionamento

180

320

420

VDC

Contínuo

Fechamento da Sob-Tensão

177

179

VDC

Ponto inicial de ligação; carga mínima

125

150

VDC

Ponto inicial da Volta-fora; meia carga

Corrente de entrada máxima

5,5

A

Carga máxima; entrada 180Vdc

Eficiência

93

%

Carga máxima; Tensão de entrada da avaliação;

Figuras 1-2

Corrente de entrada deficiente

20

miliampère

Permita o ponto baixo do pino

Recomende a entrada externo

Capacidade

100

μF

ESR típico 0.1-0.2Ω

1,3 Características de saída

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Ponto ajustado da tensão da saída

23,76

24,00

24,24

VDC

Entrada nominal; Carga mínima

Escala da tensão da saída

23,52

24,00

24,48

VDC

Escala da corrente de saída

1

33,4

A

Assunto a derating térmico. Figura 3-4

Linha regulamento

±0.02

±0.5

%

Baixa linha à linha alta; carga máxima

Regulamento da carga

±0.02

±0.5

%

Nenhuma carga à carga máxima; entrada nominal

Regulamento de temperatura

±0.01

±0.02

%/°C

Sobre a variação da temperatura de funcionamento

Limite atual

35

40

43,4

A

Tensão 95% da saída do substantivo

Corrente do curto-circuito

1

40

43,4

A

Tensão da saída <250 mV="">

Ondinha (RMS)

60

milivolt

Entrada nominal; carga máxima; 20 megahertz

largura de faixa, figura 9

Ruído (Pico-à-Pico)

240

milivolt

Tampão da saída máxima.

4000

μF

Entrada nominal; carga máxima

Guarnição da tensão da saída

±5

%

Entrada nominal; carga máxima

1,4 Características de resposta dinâmica

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Mude na corrente de saída

(di/dt= 0.1A/μs)

900

milivolt

Entrada nominal, 50% a 75% a 50% Iout máximo; Figura 7

Mude na corrente de saída

(di/dt= 2.5A/μs)

1200

milivolt

Entrada nominal, 50% a 75% a 50% Iout máximo; Figura 8

Tempo de estabelecimento

600

μS

Ao nom de dentro 1% Vout.

Tempo de ligação

20

Senhora

Carga máxima; Nom de Vout=90%. Figura 5

Tempo de queda da parada programada

300

μS

Carga máxima; Nom de Vout=10%. Figura 6

Overshoot da tensão da saída

5

%

1,5 Características funcionais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Freqüência do interruptor

180

200

220

Quilohertz

Fase regulamentar e fase do isolamento

Guarnição (Pin21)

Veja a guarnição da tensão da parte 7,4 (Pin21)

Output a guarnição da tensão

5

%

Guarnição acima, toVout do Pin da guarnição (-)

5

%

Guarnição para baixo, Pin da guarnição a Vout (+)

Permita o controle (DE LIGAR/DESLIGAR) (Pin11)

Veja a parte 7,1

Permita a tensão

Permita a corrente de fonte

2

VDC

Permita a flutuação do pino

1

miliampère

Permita o controle (DE LIGAR/DESLIGAR)

Lógica positiva

2,5

10

VDC

Em-Controle, lógica alta ou flutuação

-0,5

0,2

VDC

Fora-Controle, lógica baixa

Tensão de Vaux (pin13)

Veja a parte 7,8

Tensão de Vaux

Corrente de fonte de Vaux

10

VDC

Tensão auxiliar da saída

20

miliampère

Proteção da sobrecarga

105

120

130

%

Atual-Modo, pulso pela corrente do pulso

Ponto inicial do limite, (carga de %Rated)

Procurar um caminho mais curto a proteção

65

Tipo: Modo do soluço, Não-Travando,

A Auto-Recuperação, ponto inicial, procura um caminho mais curto

Resistência

De temperatura excessiva

Proteção

105

Tipo: Não-Travamento, Auto-Recuperação;

Ponto inicial, temperatura do PWB

15

Histerese

1,6 Características do isolamento

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão do isolamento

1500

VDC

Entrada à saída

1500

VDC

Entrada à base

500

VDC

Saída à base

Resistência do isolamento

100

Em 500Vdc para testá-lo quando a pressão atmosférica e o R.H. forem 90%

Capacidade do isolamento

1000

PF

2. Características gerais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Peso

6.1(170)

Onça (g)

Encapsulado

MTBF (calculado)

1

MHrs

TR-NWT-000332; carga de 80%, 300LFM,

40℃ Ta

3. Características ambientais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamento

-40

+100

Temperatura prolongada, baixa do PWB

Temperatura de armazenamento

-55

+115

Ambiental

Coeficiente de temperatura

±0.02

%/℃

Umidade

20

95

%R.H.

Humidade relativa, não - condensando-se

4. Conformidade dos padrões

Parâmetro

Notas

UL/cUL60950

EN60950

GB4943

Teste da chama da agulha (IEC 695-2-2)

Teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes

IEC 61000-4-2

5. Especificação da qualificação

Parâmetro

Notas

Vibração

10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3

Choque mecânico

minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z

Frio (na operação)

Anúncio IEC60068-2-1

Calor úmido

IEC60068-2-67 CY

Ciclismo da temperatura

-40°C a 100°C, rampa 15°C/min., 500 ciclos

Poder/ciclismo térmico

Vin = minuto a máximo, carga máxima, 100 ciclos

Marginalidade do projeto

Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105%

Teste de vida

95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas

Solderability

IEC60068-2-20

6. Onda e curvas típicas

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 0

Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 1

Figura 2: Dissipação de poder na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 2

Figura 3: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 800 LFM com o ar que flui do pino 1 para fixar 4 (tensão de entrada nominal).

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 3

Figura 4: Lote térmico do conversor na corrente da carga máxima (800W) com o ar 25°C que flui na taxa de 800 LFM. O ar está fluindo através do conversor do pino 1 para fixar 4 (tensão de entrada nominal).

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 4

Figura 5: Transeunte de ligação na carga máxima (carga resistive) (10 ms/div). Tensão de entrada pre-aplicada. Ch 1: Vout (10V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (1V//div)

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 5

Figura 6: Tempo de queda da parada programada na carga máxima (400μs/div). Ch 1: Vout (10V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (1V/div).

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 6

Figura 7: Resposta da tensão da saída à etapa-mudança na corrente da carga (25%-50%-25% de Iout (máximo); dI/dt = 1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch 1: Vout (500mV/div).

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 7

Figura 8: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 30 mΩ e tampão 1μF cerâmico. Ch 1: Vout (500mV/div).

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 8

Figura 9: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (100mV/div). Capacidade da carga: capacitor 1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.

7. Informação física

7,1 Esboço mecânico

Fonte de alimentação isolada forças armadas 24Volt da eficiência elevada ZG800-320S24-POC 9

Notas:

1. Os pinos 1-8 são 0,6" (1.52mm) diâmetro sem ombros.

2. Os pinos 9-22 são 0,025" quadrado (de 0.64mm).

3. O Pin 9 14 proveu a Vin (-). Pin 15 22 providos para detectar (-).

4. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm), x.xxx ±0.010 dentro. (x.xx ±0.25mm).

7,2 Designações do Pin

Pin não.

Nome

Função

1

Vin (+)

Tensão de entrada positiva

2

Vin (+)

Tensão de entrada positiva

3

Vin (-)

Tensão de entrada negativa

4

Vin (-)

Tensão de entrada negativa

5

Vout (-)

Tensão negativa da saída

6

Vout (-)

Tensão negativa da saída

7

Vout (+)

Tensão positiva da saída

8

Vout (+)

Tensão positiva da saída

9

Deslocamento de fase

Para reduzir a entrada refletiram a ondinha atual e reduzir o tempo de resposta do transeunte da carga

10

TSB

Ônibus térmico da parada programada

11

Permita

A entrada de TTL para desligar o conversor SOBRE e, provido para Vin (-), com o interno levanta.

12

Sincronização-Em

A freqüência de funcionamento é ajustada a 200KHz e podida ser sincronizada pelo

pulso de disparo externo conectado entre Sincronização-no pino e a terra (-) Vin.

13

Vaux

Tensão auxiliar da saída

14

Temp.

Monitor

Nenhum uso

15

Sincronização-Para fora

Este pino contem um sinal de pulso de disparo provido ao pino do sentido (-).

16

FET do anel-O

Movimentação

O pino de movimentação do FET fornece uma tensão de C.C. aproximadamente de 10V acima da saída principal

17

Carga

Partilha

Dois ou mais módulos podem ser operados paralelamente para ou a operação redundante ou adicional

exigências de poder.

18

Poder bom

O bom pino do poder indica o estado de funcionamento do módulo

19

Atual

Monitor

A corrente de saída pode ser medida deste pino.

20

Sentido (-)

Sentido remoto negativo. O SENTIDO (-) pode ser conectado a Vout (-) ou à esquerda abrir.

21

Guarnição

Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.

22

Detecte (+)

Sentido remoto positivo. O SENTIDO (+) pode ser conectado a Vout (+) ou à esquerda abrir.
