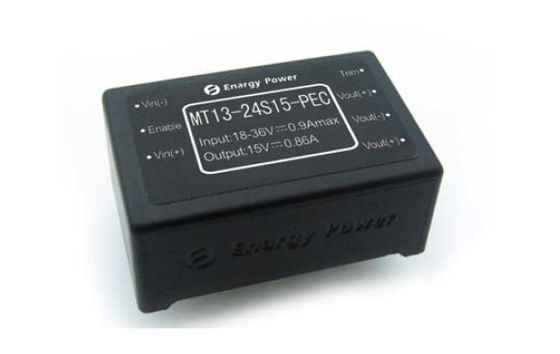

Os conversores militares 13W de DC-DC Output a fonte de alimentação MT13-24S15-PEC do isolamento 15V

Saída 15V MT13-24S15-PEC dos conversores 13W de DC-DC

Características chaves

Potência de saída: 13W

Escala larga da entrada: 18-36Vdc

Eficiência de conversão alta: Acima de to88%

Linha regulamento a ±0.5%

Regulamento da carga a ±0.5%

Freqüência de funcionamento fixa

Tensão do isolamento: 1500V

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobretensão

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Guarnição -5~+ da tensão da saída 10% Vout

Vista geral do produto

O uso destes módulos do conversor de DC-DC avançou tecnologias powerprocessing, de controle e empacotar ao effectivenessof do desempenho, da flexibilidade, da confiança e do custo do providethe um componente maduro do poder. Clampswitching ativo de alta freqüência fornece a densidade de poder superior a eficiência de baixo nível de ruído do andhigh.

A introdução de produto

A série da TA é um único conversor independente regulado da saída que use a indústria que o tijolo não padronizado packagesize. O transformador integral/indutor do PWB é usado para todos os modelos nesta série. Esta técnica de projeto nova greatlyimproved o acoplamento magnético, reduzido comutar o ponto e desde que consistência do desempenho. Igualmente aerodinamiza o processo do theproduction completamente eliminando o processo de conjunto magnético do mão-vento das linhas de produção.

Numeração da parte — MT13 CPE do ‐ do ‐ 24S15

1. Características elétricas

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa,

salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todos os dados

testar em Ta=25oC excetua a definição especial.

1,1 Avaliações máximas absolutas

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão de entrada			45	VDC	Contínuo, inoperante
			36	VDC	Contínuo, operando-se
			45	VDC	Proteção de Operatingtransient,<100ms>
Tensão do isolamento			2000	VDC	Entrada à saída
Temperatura de funcionamento	-55		100	℃
Temperatura de armazenamento	-65		125	℃
Permita à tensão de Vin-	-0,3		10	VDC

1,2 Entre características

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Escala de tensão de entrada	18	24	36	VDC	Contínuo
Fechamento da Sob-Tensão		17	17,5	VDC	Ponto inicial de ligação
	16	16,5		VDC	Ponto inicial da Volta-fora
Corrente de entrada máxima			0,9	A	Carga máxima; entrada 9Vdc
Eficiência		88		%	Carga máxima, derating a tensão de entrada. Figuras 1-4
Dissipação		0,4		W	Nenhuma carga
Corrente de entrada deficiente		7		miliampère	Permita o ponto baixo do pino
Recomende a entrada externo Capacidade		100		μF	ESR típico 0.1-0.2Ω

1,3 Características de saída

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
OutputVoltageSetpoint	14,85	15,00	15,15	VDC	Entrada nominal; Nenhuma carga
Escala da tensão da saída	14,75	15,00	15,25	VDC	Carga mínima à carga máxima
Saída CurrentRange	0		0,87	A	Assunto a derating térmico; Figuras 5 - 7
Linha regulamento		±0.02	±0.50	%	Baixa linha à linha alta; Carga máxima
Regulamento da carga		±0.02	±0.50	%	Carga mínima à carga máxima; entrada nominal
TemperatureRegulation		±0.002	±0.02	%/°C	Sobre a variação da temperatura de funcionamento
Limite atual	0,91	1,1	1,3	A	Tensão 95% da saída do substantivo
Corrente do curto-circuito	1		3	A	Tensão da saída <250 mV="">
Ondinha (RMS)		15		milivolt	Nominalinput; Fullload; 20MHzbandwidth; Figura 8
Ruído (Pico-à-Pico)		75		milivolt
Tampão da saída máxima.			1300	μF	Entrada nominal; Carga máxima
Recomende externo Capacidade de saída		100		μF	Entrada nominal; Carga máxima
Guarnição da tensão da saída	-5		+10	%	Entrada nominal; Carga máxima

1,4 Características de resposta dinâmica

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Mude na corrente de saída (di/dt= 0.1A/μs)		150		milivolt	50%to75%to50%Ioutmax; Figure11
ChangeInOutputCurrent (di/dt= 0.5A/μs)		150		milivolt	50%to75%to 50% Iout máximo; Figura 12
Tempo de estabelecimento		200		µS	Ao nom de dentro 1% Vout.
Tempo de ligação		10		Senhora	Carga máxima; Nom de Vout=90%. Figura 9
Tempo de queda da parada programada		1		Senhora	Carga máxima; Nom de Vout=10%. Figura 10
Overshoot da tensão da saída		2		%

1,5 Características funcionais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Freqüência do interruptor	180	200	250	Quilohertz	Fase regulamentar e fase do isolamento
Guarnição (Pin7)					Veja a guarnição da tensão da parte 7,2 (Pin7)
Output a guarnição da tensão			10	%	Guarnição acima, Pin da guarnição (-) a Vout.
			5	%	Guarnição para baixo, Pin da guarnição (+) a Vout.
Permita o controle (DE LIGAR/DESLIGAR) (Pin2)					Veja a parte 7,1
Permita a tensão Permita a corrente de fonte		5	10	VDC	Permita a flutuação do pino
			0,5	miliampère
Permita o controle (DE LIGAR/DESLIGAR) Lógica positiva	2,5		10	VDC	AO o controle, a lógica alta ou flutuar
	0,5		1,5	VDC	FORA do controle, lógica baixa
Sobretensão da saída Proteção		120		%	Min.load, VoltageLimitThreshold
Proteção da sobrecarga	105	130	150	%	Atual-Modo, pulso pelo ponto inicial de CurrentLimit do pulso, (carga de %Rated)
Procurar um caminho mais curto a proteção			65	mΩ	Tipo: HiccupMode, Não-Travando, Auto-Recuperação, ponto inicial, Curto-CircuitResistance
De temperatura excessiva Proteção		105		℃	Tipo: Não-Travamento, Auto-Recuperação; Ponto inicial, temperatura do PWB
		15		℃	Histerese

1,6 Características do isolamento

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão do isolamento	1500			VDC	Entrada à saída
	1500			VDC	Entrada à base
	500			VDC	Saída à base
Resistência do isolamento	10			MΩ	Em 500Vdc para testá-lo quando o atmosphericpressure e o R.H. forem 90%
Capacidade do isolamento		1000		PF

2. Características gerais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		0.7(20)		Onça (g)	Encapsulado
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta

3. Características ambientais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamento	-55		+100	℃	Temperatura da placa prolongada, baixa
Temperatura de armazenamento	-55		+125	℃	Ambiental
Coeficiente de temperatura			±0.02	%/℃
Umidade	20		95	%R.H.	Humidade relativa, não - condensando-se

4. Conformidade dos padrões

Parâmetro	Notas
UL/cUL60950
EN60950
GB4943
Teste da chama da agulha (IEC 695-2-2)	Teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes
IEC 61000-4-2

5. Especificação da qualificação

Parâmetro	Notas
Vibração	10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3
Choque mecânico	minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z
Frio (na operação)	Anúncio IEC60068-2-1
Calor úmido	IEC60068-2-67 CY
Ciclismo da temperatura	-40°C a 100°C, rampa 15°C/min., 500 ciclos
Poder/ciclismo térmico	Vin = minuto a máximo, carga máxima, 100 ciclos
Marginalidade do projeto	Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105%
Teste de vida	95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas
Solderability	IEC60068-2-20

6. Onda e curvas típicas

Figura 1: Eficiência na tensão nominal da saída contra loadcurrent para o mínimo, o substantivo, e o voltageat máximo 25°C. da entrada.

Figura 2: Eficiência na tensão da saída e no poder 60%rated nominais contra a taxa do fluxo de ar para as temperaturas do ar ambientais of25°C, 40°C, e 55°C (Vin nominal).

Figura 3: Dissipação de poder na corrente nominal da tensão vs.load da saída para o mínimo, o substantivo, e o inputvoltage máximo em 25°C.

Figura 4: Dissipação de poder no poder avaliado nominal da tensão and60% da saída contra a taxa do fluxo de ar para airtemperatures ambientais de 25°C, de 40°C, e de 55°C (que derating o inputvoltage).

Figura 5: Temperatura do ar derating potência de saída máxima das curvas vs.ambient para taxas do fluxo de ar de 0 LFM through400 LFM com o ar que flui do pino 1 para fixar 3 (inputvoltage da avaliação).

Figura 6: Temperatura do ar poder-derating das curvas vs.ambient da saída máxima para taxas do fluxo de ar de 0 LFM through400 LFM com o ar que flui da entrada à saída (inputvoltage da avaliação).

Figura 7: Lote térmico do conversor na corrente da carga de 0,86 ampères (13W) com o 25°C em nenhum fluxo.

Figura 8: Ondinha da tensão da saída na corrente andrated nominal da carga da tensão de entrada (50 mV/div). Capacidade da carga: capacitor 1μFceramic e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.

Figura 9: Transeunte de ligação na carga máxima (carga resistive) (10ms/div). Tensão de entrada pre-aplicada. Ch 1: Vout (5V/div) Ch2: Entrada DE LIGAR/DESLIGAR (2V/div).

Figura 10: Tempo de queda da parada programada na carga máxima (200 ms/div). Ch 1: Vout (5V/div) Ch 2: Entrada DE LIGAR/DESLIGAR (2V/div)

Figura 11: Resposta da tensão da saída à etapa-mudança em loadcurrent (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Loadcap: 10μF, capacitor de tântalo de 100 mW ESR e capacitor 1μFceramic. Ch 1: Vout (200mV/div).

Figura 12: Resposta da tensão da saída à etapa-mudança em loadcurrent (50%-75%-50% de Iout (máximo): dI/dt = 0.5A/μs). Loadcap: 220μF, capacitor de tântalo de 30 mW ESR e tampão 1μFceramic. Ch 1: Vout (200mV/div).

7. Informação física

7,1 Esboço mecânico

Notas:

1. Todos os pinos são 0,024" (0.6mm) diâmetro sem ombro.

2. Pin4 e Pin6 são conexão paralela. O usuário poderia conseguir a função Vout (+) se conecte ou o pino dois ou

ambos.

3. Tolerâncias: x.xx ±0.02 dentro. (x.x ±0.5mm), x.xxx ±0.010 dentro. (x.xx ±0.25mm)

7,2 Designações do Pin

Pin não.	Nome	Função
1	Vin (-)	Tensão de entrada negativa
2	Permita	A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
3	Vin (+)	Tensão de entrada positiva
4	Vout (+)	Tensão positiva da saída
5	Vout (-)	Tensão negativa da saída
6	Vout (-)	Tensão positiva da saída
7	Guarnição	Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.
