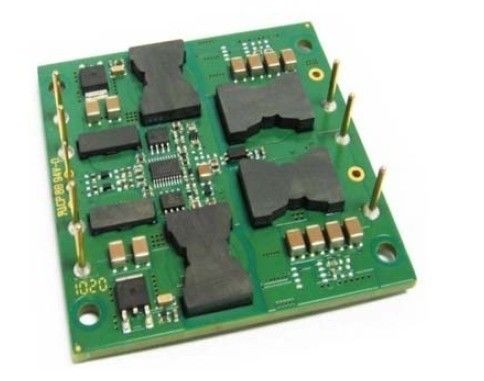

Saída 12V JS150-24S12-POC da fonte 150W da potência militar
Características chaves
Potência de saída: 150W
Escala larga da entrada: 18-36Vdc
Eficiência de conversão alta: 88%
Linha regulamento a ±0.5%
Regulamento da carga a ±0.5%
Freqüência de funcionamento fixa
Tensão do isolamento: 1500V
Permita o controle (DE LIGAR/DESLIGAR)
Output a proteção da sobrecarga
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Guarnição da tensão da saída: ±10%
Vista geral do produto
Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
A introdução de produto
A série de JS é um único conversor independente regulado da saída que use o tamanho não padronizado do pacote do tijolo da indústria. A eficiência elevada mesma é um resultado da topologia patenteada CORP de ENARGY que usa a correção síncrono e um projeto inovativo da construção para minimizar a dissipação de calor e para reservar extremamente densidades de poder superior. O poder dissipado pelo conversor é tão baixo que um dissipador de calor não está exigido, que salvar o custo, peso, altura, e esforço da aplicação. Todos os componentes do poder e do controle são montados à carcaça do PWB da multi-camada com tecnologia da montagem da superfície do highyield, tendo por resultado um produto mais seguro.
1. Características elétricas
·As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.
1,1 Avaliações máximas absolutas
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão de entrada |
|
|
38 |
VDC |
Contínuo, inoperante |
|
|
36 |
VDC |
Contínuo, operando-se |
|
|
|
38 |
VDC |
Proteção transiente de funcionamento,<100ms> |
|
Tensão do isolamento |
|
|
2000 |
VDC |
Entrada à saída |
Temperatura de funcionamento |
-40 |
|
100 |
℃ |
|
Temperatura de armazenamento |
-55 |
|
105 |
℃ |
|
Permita à tensão de Vin- |
-2,0 |
|
10 |
VDC |
|
1,2 Entre características
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Escala de tensão de entrada |
18 |
24 |
36 |
VDC |
Contínuo |
Fechamento da Sob-Tensão |
|
16,8 |
17,8 |
VDC |
Ponto inicial de ligação |
15,3 |
16,2 |
|
VDC |
Ponto inicial da Volta-fora |
|
Corrente de entrada máxima |
|
|
11 |
A |
Carga máxima; entrada 18Vdc |
Eficiência |
|
88 |
|
% |
Carga máxima, tensão de entrada de avaliação, Figuras 1-4 |
Dissipação |
|
3 |
|
W |
Min. Carga |
Corrente de entrada deficiente |
|
10 |
|
miliampère |
Permita o ponto baixo do pino |
Recomende a entrada externo Capacidade |
|
100 |
|
μF |
ESR típico 0.1-0.2Ω |
1,3 Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Ponto ajustado da tensão da saída |
11,88 |
12,00 |
12,12 |
VDC |
Entrada nominal; Nenhuma carga |
Escala da tensão da saída |
11,76 |
12,00 |
12,24 |
VDC |
|
Escala da corrente de saída |
0,1 |
|
12,5 |
A |
Assunto a derating térmico; Figuras 5-8 |
Linha regulamento |
|
±0.02 |
±0.50 |
% |
Baixa linha à linha alta; carga máxima |
Regulamento da carga |
|
±0.02 |
±0.50 |
% |
Carga mínima à carga máxima; entrada nominal |
Regulamento de temperatura |
|
±0.03 |
±0.05 |
%/°C |
Sobre a variação da temperatura de funcionamento |
Limite atual |
13,75 |
15 |
16,3 |
A |
Tensão 95% da saída do substantivo |
Corrente do curto-circuito |
0,1 |
15 |
16,3 |
A |
Tensão da saída <250 mV=""> |
Ondinha (RMS) |
|
20 |
|
milivolt |
Entrada nominal; carga máxima; 20 megahertz largura de faixa, figura 13 |
Ruído (Pico-à-Pico) |
|
120 |
|
milivolt |
|
Tampão da saída máxima. |
|
8000 |
|
μF |
Entrada nominal; carga máxima |
Guarnição da tensão da saída |
|
|
±10 |
% |
Entrada nominal; carga máxima; |
1,4 Características de resposta dinâmica
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Mude na corrente de saída (di/dt= 0.1A/μs) |
|
360 |
|
milivolt |
50% a 75% a 50% Iout máximo; Figura 11 |
Mude na corrente de saída (di/dt= 2.5A/μs) |
|
480 |
|
milivolt |
50% a 75% a 50% Iout máximo; Figura 12 |
Tempo de estabelecimento |
|
200 |
|
μS |
Ao nom de dentro 1% Vout. |
Tempo de ligação |
|
10 |
|
Senhora |
Carga máxima; Nom de Vout=90%. Figura 9 |
Tempo de queda da parada programada |
|
300 |
|
μS |
Carga máxima; Nom de Vout=10%. Figura 10 |
Overshoot da tensão da saída |
|
|
3 |
% |
|
1,5 Características funcionais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Freqüência do interruptor |
180 |
200 |
220 |
Quilohertz |
Fase regulamentar e fase do isolamento |
Guarnição (Pin8) |
Guarnição da tensão (Pin8) |
||||
Guarnição da tensão da saída |
|
|
10 |
% |
Guarnição acima, toVout do Pin da guarnição (-) |
10 |
|
|
% |
Guarnição para baixo, Pin da guarnição a Vout (+) |
|
Permita o controle (DE LIGAR/DESLIGAR) (Pin4) |
Veja a parte 7,1 |
||||
Permita a tensão Permita a corrente de fonte |
|
5 |
|
VDC |
Permita a flutuação do pino |
|
1 |
|
miliampère |
|
|
Permita o controle (DE LIGAR/DESLIGAR) Lógica positiva |
5 |
|
10 |
VDC |
Em-Controle, lógica alta ou flutuação |
-0,5 |
|
2,0 |
VDC |
Fora-Controle, lógica baixa |
|
Proteção da sobrecarga |
110 |
120 |
130 |
% |
Atual-Modo, pulso pela corrente do pulso Ponto inicial do limite, (carga de %Rated) |
Procurar um caminho mais curto a proteção |
|
80 |
|
mΩ |
Tipo: Modo do soluço, Não-Travando, A Auto-Recuperação, ponto inicial, procura um caminho mais curto Resistência |
De temperatura excessiva Proteção |
|
105 |
|
℃ |
Tipo: Não-Travamento, Auto-Recuperação; Ponto inicial, temperatura do PWB |
|
15 |
|
℃ |
Histerese |
1,6 Características do isolamento
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão do isolamento |
1500 |
|
|
VDC |
Entrada à saída |
1500 |
|
|
VDC |
Entrada à base |
|
500 |
|
|
VDC |
Saída à base |
|
Resistência do isolamento |
10 |
|
|
MΩ |
Em 500Vdc para testá-lo quando a pressão atmosférica e o R.H. forem 90% |
Capacidade do isolamento |
|
1000 |
|
PF |
|
2. Características gerais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Peso |
|
3.5(99) |
|
Onça (g) |
Encapsulado |
MTBF (calculado) |
1 |
|
|
MHrs |
TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta |
3. Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
-40 |
|
+100 |
℃ |
Temperatura prolongada, baixa do PWB |
Temperatura de armazenamento |
-55 |
|
+105 |
℃ |
Ambiental |
Coeficiente de temperatura |
|
|
±0.05 |
%/℃ |
|
Umidade |
20 |
|
95 |
%R.H. |
Humidade relativa, não - condensando-se |
4. Conformidade dos padrões
Parâmetro |
Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Teste da chama da agulha (IEC 695-2-2) |
Teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes |
IEC 61000-4-2 |
|
5. Especificação da qualificação
Parâmetro |
Notas |
Vibração |
10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3 |
Choque mecânico |
minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z |
Frio (na operação) |
Anúncio IEC60068-2-1 |
Calor úmido |
IEC60068-2-67 CY |
Ciclismo da temperatura |
-40°C a 100°C, rampa 15°C/min., 500 ciclos |
Poder/ciclismo térmico |
Vin = minuto a máximo, carga máxima, 100 ciclos |
Marginalidade do projeto |
Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105% |
Teste de vida |
95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas |
Solderability |
IEC60068-2-20 |
6. Onda e curvas típicas
Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.
Figura 2: Eficiência na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C, de 40°C, e de 55°C (tensão de entrada nominal).
Figura 3: Dissipação de poder na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.
Figura 4: Dissipação de poder na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para o ar ambiental
temperaturas de 25°C, de 40°C, e de 55°C (tensão de entrada nominal).
Figura 5: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui do pino 1 para fixar 5 (tensão de entrada nominal).
Figura 6: Lote térmico do conversor na corrente da carga máxima (150W) com o ar 25°C que flui na taxa de 100 LFM. O ar está fluindo através do conversor do pino 1 para fixar 5 (tensão de entrada nominal).
Figura 7: Curvas poder-derating da saída máxima contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui da entrada à saída (tensão de entrada nominal).
Figura 8: Lote térmico do conversor na corrente da carga máxima (150W) com o ar 25°C que flui na taxa de 100 LFM. O ar está fluindo através do conversor da entrada à saída (tensão de entrada nominal).
Figura 9: Transeunte de ligação na carga máxima (carga resistive) (20 ms/div). Tensão de entrada pre-aplicada. Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div)
Figura 10: Tempo de queda da parada programada na carga máxima (400 μs/div). Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div).
Figura 11: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch 1: Vout (100mV/div).
Figura 12: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Tampão da carga: 470μF, capacitor de tântalo do ESR de 30 mΩ e tampão 1μF cerâmico. Ch 1: Vout (100mV/div).
Figura 13: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (100mV/div). Capacidade da carga: capacitor 1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.
7. Informação física
7,1 Esboço mecânico
Notas:
1. Os pinos 3 são 0,040" (1.02mm) diâmetro.
2. Todos pinos restantes são 0,060" (1.52mm) diâmetro.
3. Tolerâncias: x.xx±0.02 dentro. (x.x±0.5mm)
x.xxx±0.010 dentro. (x.xx±0.25mm)
7,2 Designações do Pin
Pin não. |
Nome |
Função |
1 |
Vin (+) |
Tensão de entrada positiva |
2 |
Vin (+) |
Tensão de entrada positiva |
3 |
Permita |
A entrada de TTL para desligar o conversor SOBRE e, provido para Vin (-), com o interno levanta. |
4 |
Vin (-) |
Tensão de entrada negativa |
5 |
Vin (-) |
Tensão de entrada negativa |
6 |
Vout (-) |
Tensão negativa da saída |
7 |
Vout (+) |
Tensão positiva da saída |
8 |
Guarnição |
Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída. |
