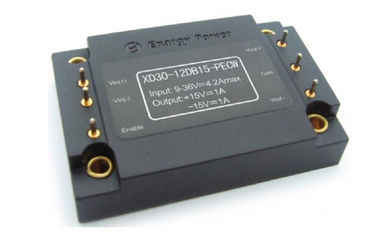

Saída 15V XD30-12DB15-PECW dos conversores 30W de DC-DC





Características:

Escala larga da entrada: 9-36 V

Potência de saída: 30W

Eficiência de conversão alta: 90%

Linha regulamento a: ±1%

Regulamento da carga a: ±1%

Fechamento da sob-tensão da entrada

Proteção da sobrecarga da saída

O modo do soluço procura um caminho mais curto a proteção

Proteção da sobretensão da saída

Permita o controle (de ligar/desligar)

Tensão do isolamento: 1500Vdc



Vista geral do produto:

Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. Alto

o interruptor ativo da braçadeira da freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.



Características elétricas

1,1 Avaliações máximas absolutas

Parâmetro Minuto Tipo Máximo Unidades Notas
Tensão de entrada     80 VDC Contínuo, inoperante
    40 VDC Contínuo, operando-se
    80 VDC Tensão de impulso,<100ms>
Tensão do isolamento     2000 VDC Entrada à saída
Temperatura de funcionamento -55   100 Em virtude da temperatura do PWB
Temperatura de armazenamento -65   115
Permita - a tensão de Vin -2   10 VDC



1,2 Entre características

Parâmetro Minuto Tipo Máximo Unidades Notas
Escala de tensão de entrada de funcionamento 9 28 36 VDC
Comece a escala da tensão 10 28 36 VDC
Entre o fechamento da Sob-Tensão   8,5 8,9 VDC Ponto de recuperação
7,5 8,0   VDC Proteja o ponto
Corrente de entrada máxima     4,2 A Minuto de Vin, carga máxima da saída
Eficiência   89   % Entrada avaliado; carga avaliado
Dissipação, à espera       W Nenhuma carga



1,3 Características de saída

Parâmetro Minuto Tipo Máximo Unidades Notas
Ponto ajustado da tensão da saída +14,85 +15,00 +15,15 VDC +Vout Tensão de entrada avaliado; Carga pequena
-14,50 -15,00 -15,50 VDC - Vout
Escala da tensão da saída +14,80 +15,00 +15,20 VDC +Vout
-14,40 -15,00 -15,60 VDC - Vout
Escala da corrente de saída 0,2   1,0 A +Vout
0,2   1,0 A - Vout
Voltage Regulation     ±1 % +Vout
    ±4 % - Vout
Regulamento da carga     ±1 % +Vout
    ±4 % - Vout

Sobrecarga da saída

proteção

  1,2   A +Vout 90% da tensão avaliado da saída
  1,2   A - Vout
Corrente curto de Circui da saída 0   5,0 A +Vout
0   5,0 A - Vout
RMS   15   milivolt +Vout

Entrada nominal; carga máxima;

20MHz, largura de faixa

  15   milivolt - Vout
Pico-à-pico   70   milivolt +Vout
  70   milivolt - Vout

Carga capacitiva do

máquina

    1800 μF +Vout
    1800 μF - Vout



1,4 Características de resposta dinâmica

Parâmetro Minuto Tipo Máximo Unidades Notas
Mude na corrente de saída   400   milivolt +Vout Carregue change50%~75%~50% Ioutmax, di/dt= 0.1A/μS
  450   - Vout
  400   milivolt +Vout Carga change50%~75%~50% Ioutmax, di/dt= 0.5A/μS
  450   - Vout
Tempo de recuperação dinâmico     300 nós
    5   Senhora Partir do vin à elevação do vout a 90%
      5 %



1,5 Características funcionais

Parâmetro Minuto Tipo Máximo Unidades Notas
Freqüência do interruptor 180 200 230 Quilohertz
Permita a corrente do PIN     1 miliampère
Permita (DE LIGAR/DESLIGAR) 1   15 VDC Em-controle, lógica alta ou flutuação
-0,5   0,3 VDC Fora-controle, lógica baixa
Proteção da sobretensão 110   130 % Carga pequena
Proteção da sobrecarga 110     % O modo atual, pulsa corrente (a carga avaliado de 100%)
Procurar um caminho mais curto a proteção     65 Modo do soluço, desde a recuperação



1,6 Características do isolamento

Parâmetro Minuto Tipo Máximo Unidades Notas
Tensão do isolamento 1500     VDC Entrada à saída
1500     VDC À base
500     VDC Para fora à base
Resistência do isolamento 100

Em 500VDC para testá-lo quando atmosférico

a pressão e o R.H. são 90%

Capacidade do isolamento   1000   PF



Características gerais

Parâmetro Minuto Tipo Máximo Unidades Notas
Peso   50   g
MTBF 1     MHrs

TR-NWT-000332; carga de 80%, 300LFM,

40℃ Ta



Características ambientais

Parâmetro Minuto Tipo Máximo Unidades Notas
Temperatura de funcionamento -55   100 Temperatura prolongada, baixa do PWB
Temperatura de armazenamento -65   115 Ambiental
Coeficiente de temperatura     ±0.02 %/℃
Umidade 20   95 %R.H.



Conformidade dos padrões

Parâmetro Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2





5. ONDA DO TRABALHO

O conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECWO conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECW

Figura 1: Eficiência na tensão nominal da saída contra a carga
corrente para o mínimo, o substantivo, e a entrada máxima
tensão em 25°C.

Figura 2: Eficiência na tensão nominal e em 60% da saída
poder avaliado contra a taxa do fluxo de ar para o ar ambiental
temperaturas de 25°C.



O conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECWO conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECW



Figura 3: Curvas derating potências de saída máximas contra.
temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM
com 400 LFM com o ar que flui do pino 1 para fixar 3
(tensão de entrada nominal).

Figura 4: Ondinha da tensão da saída na tensão de entrada nominal
e corrente avaliado da carga (20 mV/div). Capacidade da carga:
capacitor 0.1μF cerâmico e capacitor de tântalo 10μF.
Largura de faixa: 20 megahertz.



O conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECWO conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECW

Figura 5: Lote térmico do conversor na carga máxima
corrente (30W) com o ar 25°C que flui na taxa de
200 LFM. O ar está fluindo através do conversor
do pino 3 para fixar 1 (tensão de entrada nominal).

Figura 6: Lote térmico do conversor na carga máxima
corrente (30W) com o ar 25°C que flui na taxa de
200 LFM. O ar está fluindo através do conversor
da entrada à saída (tensão de entrada nominal).



O conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECWO conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECW

Figura 7: Transeunte de ligação na carga máxima (carga resistive)
(10 ms/div). Tensão de entrada pre-aplicada.
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: Entrada DE LIGAR/DESLIGAR (1V/div)

Figura 8: Tempo de queda da parada programada na carga máxima (10 ms/div).
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: Entrada DE LIGAR/DESLIGAR (1V/div)

O conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECWO conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECW

Figura 9: Resposta da tensão da saída à etapa-mudança dentro
corrente da carga (50%-75%-50% de Iout (máximo); dI/dt =
0.5A/μs). Tampão da carga: 10μF, tântalo do ESR de 100 mΩ
capacitor e capacitor 0.1μF cerâmico. Ch 1: Vout
(200mV/div).

Figura 10: Resposta da tensão da saída à etapa-mudança na carga

corrente (50%-75%-50% de Iout (máximo): dI/dt = 0.5A/μs).

Tampão da carga: 10μF, capacitor de tântalo do ESR de 30 mΩ e

tampão 0.1μF cerâmico. Ch 1: Vout (200mV/div).



informação 6.Physical
6,1 Esboço mecânico

O conversor 30W da C.C. da C.C. da fonte da potência militar da confiança Output 15 volts XD30-12DB15-PECW

Notas:

1. Todos os pinos são diâmetro de 1.02mm.
2. Tolerâncias: x.x ±0.5mm, x.xx ±0.25mm



6,2 Designações do Pin

Pin não. Nome Função
1 Permita A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
2 Vin (-) Tensão de entrada negativa
3 Vin (+) Tensão de entrada positiva
4 Vout (+) Tensão positiva da saída
5 COM Terra
6 Vout (-) Tensão negativa da saída
