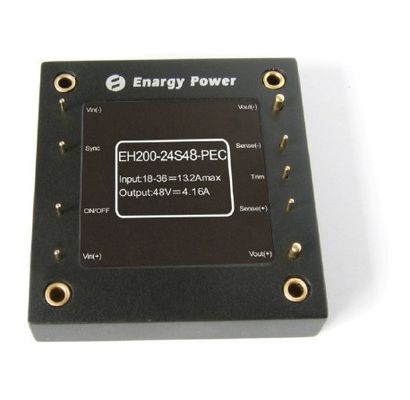

A fonte feita sob encomenda 200W da potência militar Output 48V 13.2A EH200-24S48-PEC

Saída 48V EH200-24S48-PEC da fonte 200W da potência militar

Características chaves

Escala larga da entrada: 18-36 V

Potência de saída: 200W

Eficiência de conversão alta: 94%

Linha regulamento a: ±0.5%

Regulamento da carga a: ±0.5%

Fechamento da sob-tensão da entrada

Guarnição da tensão da saída: 8% Vout

Proteção da sobrecarga da saída

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Permita o controle (de ligar/desligar)

Tensão do isolamento: 1500Vdc

Vista geral do produto

Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.

1. Características elétricas

1,1 Avaliações máximas absolutas

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão de entrada			45	VDC	Contínuo, inoperante
			40	VDC	Contínuo, operando-se
			45	VDC	Tensão de impulso,<100ms>
Tensão do isolamento			2000	VDC	Entrada à saída
Temperatura de funcionamento	-40		100	℃	Em virtude da temperatura do PWB
Temperatura de armazenamento	-55		105	℃
Permita – a tensão de Vin	-0,5		10	VDC

1,2 Entre características

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Escala de tensão de entrada	18	24	36	VDC
Fechamento da Sob-Tensão		17,5	17,9	VDC	Ponto de recuperação
	15,5	16,5		VDC	Proteja o ponto
Corrente de entrada máxima			13,2	A	Minuto de Vin, carga máxima da saída
Eficiência		93		%	Entrada avaliado; carga avaliado
Dissipação, à espera		15	20	W	Carga mínima Iout=0.2A

1,3 Características de saída

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Ponto ajustado da tensão da saída	47,52	48,00	48,48	VDC	Entrada nominal; Nenhuma carga
Escala da tensão da saída	47,52	48,00	48,48	VDC	Entrada nominal; carga
Escala da corrente de saída	0		4,16	A
Linha regulamento			±0.5	%
Regulamento da carga			±0.5	%
Limite atual	4,3	4,9	5,8	A	Tensão 95% da saída do substantivo
Corrente do curto-circuito			5	A
Ondinha (RMS)		150		milivolt	Entrada nominal; carga máxima; 20 megahertz largura de faixa.
Ruído (Pico-à-Pico)		240		milivolt

1,4 Características de resposta dinâmica

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Mude na corrente de saída		1		V	50% a 75% a 50% Iout máximo; (di/dt= 0.1A/μs).
		1,2		V	50% a 75% a 50% Iout máximo; (di/dt= 2.5A/μs).
Tempo de recuperação dinâmico		300		μS
Tempo de ligação		50		Senhora	Partir do vin à elevação do vout a 90%
Overshoot da Volta-fora			5	%

1,5 Características funcionais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Freqüência do interruptor	187	230	255	Quilohertz
Guarnição da saída		8		% de Vout	Guarnição acima
		8			Guarnição para baixo
Permita a corrente do PIN			0,5	miliampère
Permita (DE LIGAR/DESLIGAR)	2,5		10	VDC	Em-controle, lógica alta ou flutuação
	-0,5		0,5	VDC	Fora-Controle, lógica baixa
Proteção da sobrecarga	110	120	140	%	O modo atual, pulsa corrente (a carga avaliado de 100%)
Proteção de temperatura excessiva		105		℃	Proteja o ponto
		90		℃	Ponto de recuperação

1,6 Características do isolamento

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão do isolamento	1500			VDC	Entrada à saída
	1500			VDC	Entrada à base
	1500			VDC	Saída à base
Resistência do isolamento	100			MΩ	Em 500Vdc para testá-lo quando a pressão atmosférica e o R.H. forem 90%
Capacidade do isolamento		1000		PF

2. Características gerais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		118		Onça (g)
MTBF	1			MHrs	TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta

3. Características ambientais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamento	-40		100	℃	Temperatura baixa do PWB
Temperatura de armazenamento	-55		105	℃	Temperatura baixa do PWB
Coeficiente de temperatura			±0.02	%/℃
Umidade	20		95	%R.H.

4. Conformidade dos padrões

Parâmetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. Onda e curvas típicas

Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.

Figura 2: Dissipação de poder na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e o máximo

tensão de entrada em 25°C.

Figura 3: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM

com 400 LFM com o ar que flui do pino 3 para fixar 1 (tensão de entrada nominal).

Figura 4: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga. Capacidade da carga: capacitor 0.1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.

Figura 5: Lote térmico do conversor na corrente da carga máxima (200W) com o ar 25°C que flui na taxa de 200

LFM. O ar está fluindo através do conversor do pino 3 para fixar 1 (tensão de entrada nominal).

Figura 6: Lote térmico do conversor na corrente da carga máxima (200W) com o ar 25°C que flui na taxa de 200

LFM. O ar está fluindo através do conversor da entrada à saída (tensão de entrada nominal).

Figura 7: Transeunte de ligação na carga máxima (carga resistive) (200 ms/div). Tensão de entrada pre-aplicada.

Ch1: Vout (50V/div); Ch2: Entrada DE LIGAR/DESLIGAR (5V/div))

Figura 8: Tempo de queda da parada programada na carga máxima (200 ms/div). Ch1: Vout (50V/div); Ch2: Entrada DE LIGAR/DESLIGAR (5V/div)

Figura 9: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt =

0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 0.1μF cerâmico. Ch 1: Vout

(1mV/div).

Figura 10: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e tampão 0.1μF cerâmico. Ch 1: Vout (1mV/div).

6. Informação física

6,1 Esboço mecânico

Notas:

1. Pinos 5, (3.81mm) diâmetro 9.

2. O outro diâmetro dos pinos (2.00mm).

3. Tolerâncias: x.x ±0.5mm, x.xx ±0.25mm.

6,2 Designações do Pin

Pin não.	Nome	Função
1	Vin (+)	Tensão de entrada positiva
2	Permita	A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
3	Sincronização	Ponta da sincronização
4	Vin (-)	Tensão de entrada negativa
5	Vout (-)	Tensão negativa da saída
6	Sentido (-)	O telecontrole compensa (-)
7	Guarnição	Guarnição da tensão da saída
8	Sentido (+)	Tensão positiva da saída
9	Vout (+)	Tensão positiva da saída
