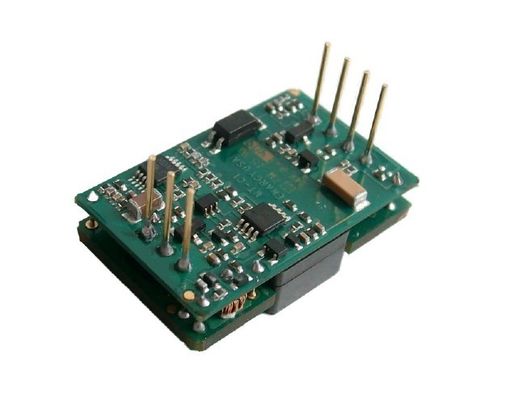

o módulo do conversor da C.C. da C.C. da baixa potência 13W Output 12V MT13-24S12-POC

Saída 12V MT13-24S12-POC dos conversores 13W de DC-DC

Características chaves

Potência de saída: 13W

Escala larga da entrada: 18-36Vdc

Eficiência de conversão alta: 88%

Linha regulamento a ±0.5%

Regulamento da carga a ±0.5%

Tensão do isolamento: 1,500V

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Guarnição -5~+ da tensão da saída 10% Vout

Vista geral do produto

O uso destes módulos do conversor de DC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.

1. Características elétricas

1,1 Avaliações máximas absolutas

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão de entrada			45	VDC	Contínuo, inoperante
			36	VDC	Contínuo, operando-se
			45	VDC	Proteção transiente de funcionamento,<100ms>
Tensão do isolamento			2000	VDC	Entrada à saída
Temperatura de funcionamento	-40		100	℃	Em virtude da temperatura do PWB
Temperatura de armazenamento	-55		105	℃
Permita à tensão de Vin-	-0,3		10	VDC

1,2 Entre características

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Escala de tensão de entrada	18	24	36	VDC
Fechamento da Sob-Tensão		17	17,5	VDC	Ponto de recuperação
	16	16,5		VDC	Proteja o ponto
Corrente de entrada máxima			0,9	A	Minuto de Vin da entrada, carga máxima da saída
Eficiência		88		%	Entrada avaliado; Carga avaliado
Dissipação, à espera		0,3		W	Nenhuma carga

1,3 Características de saída

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Ponto ajustado da tensão da saída	11,85	12,00	12,15	VDC	Entrada nominal. Nenhuma carga
Escala da tensão da saída	11,75	12,00	12,25	VDC
Escala da corrente de saída	0,01		1,10	A
Linha regulamento		±0.02	±0.50	%
Regulamento da carga		±0.50	±0.50	%
Limite atual	1,15	1,4	1,7	A	Tensão 95% da saída do substantivo
Corrente do curto-circuito	1		3	A
Ondinha (RMS)		25		milivolt	Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz.
Ruído (Pico-à-Pico)		80		milivolt
Tampão da saída máxima			3000	μF

1,4 Características de resposta dinâmica

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Mude na corrente de saída		100		milivolt	±Vout	50% a 75% a 50% Iout máximo; (di/dt=0.1A/μs).
		100		milivolt	±Vout	50% a 75% a 50% Iout máximo; (di/dt= 0.3A/μs).
Tempo de recuperação dinâmico		200		µS
Tempo de ligação		2		Senhora	Partir do vin à elevação do vout a 90%
Overshoot da Volta-fora		2		%

1,5 Características funcionais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Freqüência do interruptor	180	200	250	Quilohertz
Guarnição da tensão da saída			10	% de Vout	Guarnição acima
			5		Guarnição para baixo
Permita a tensão			0,5	miliampère
Permita o controle (DE LIGAR/DESLIGAR) Lógica positiva	2,5		10	VDC	Em-Controle, lógica alta ou flutuação
	0		1,5	VDC	Fora-Controle, lógica baixa
Proteção da sobrecarga	105	130	150	%	Modo atual, Pulsecurrent (raredload 100%)
Procurar um caminho mais curto a proteção			65	mΩ	Modo do soluço, desde a recuperação
Proteção de temperatura excessiva		105		℃	Tipo: Não-Travamento, Auto-Recuperação; Ponto inicial, temperatura do PWB
		90		℃	Ponto de recuperação

1,6 Características do isolamento

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão do isolamento	1500			VDC	Entrada à saída
	1500			VDC	À base
	500			VDC	Para fora à base
Resistência do isolamento	10			MΩ	Em 500VDC para testá-lo quando o atmosphericpressure e o R.H. forem 90%
Capacidade do isolamento		1000		PF

2. Características gerais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		10		Onça (g)
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta

3. Características ambientais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamento	-40		100	℃	Temperatura baixa do PWB
Temperatura de armazenamento	-55		105	℃	Temperatura ambiental
Coeficiente de temperatura			±0.02	%/℃
Umidade	20		95	%R.H.

4. Conformidade dos padrões

Parâmetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Onda e curvas típicas

Figura 1: Eficiência na corrente nominal da tensão vs.load da saída para o mínimo, o substantivo, e a tensão do maximuminput em 25°C.

Figura 2: Eficiência no poder avaliado nominal da tensão and60% da saída contra a taxa do fluxo de ar para airtemperatures ambientais de 25°C.

Figura 3: Temperatura do ar derating potência de saída máxima das curvas vs.ambient para taxas do fluxo de ar de 0 LFM through400 LFM com o ar que flui do pino 1 para fixar 3 (tensão do nominalinput).

Figura 4: Ondinha da tensão da saída no inputvoltage nominal e na corrente avaliado da carga (20 mV/div). Loadcapacitance: capacitor 0.1μF cerâmico e capacitor 10μFtantalum. Largura de faixa: 20 megahertz.

Figura 5: A temperatura ambiental é 25 o ℃, loadcarried pela carga (poder 13W), o mapa thermalimaging.

Figura 6: Transeunte de ligação na carga máxima (resistiveload) (100 ms/div). Tensão de entrada pre-aplicada. Ch1: Vout (5V/div); Ch2: Entrada DE LIGAR/DESLIGAR (5V/div)

Figura 7: Tempo de queda da parada programada na carga máxima (2ms/div). Ch1: Vout (5V/div); Ch2: Entrada DE LIGAR/DESLIGAR (5V/div)

Figura 8: Resposta da tensão da saída à corrente do inload da etapa-mudança (50%-75%-50% de Iout (máximo); dI/dt =0.1A/μs). Tampão da carga: 10μF, tantalumcapacitor do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch1: Vout (200mV/div)

Figura 9: Resposta da tensão da saída à corrente do inload da etapa-mudança (50%-75%-50% de Iout (máximo): dI/dt =0.3A/μs). Tampão da carga: 1μF, tantalumcapacitor de 100mΩ ESR e tampão 1μF cerâmico. Ch1: Vout (200mV/div)

6. Informação física

6,1 Esboço mecânico

Notas:

1. Todos pinos restantes são diâmetro de 0.6mm

2. Pin4 e Pin6 são conexão paralela. O usuário poderia conseguir a função Vout (+) se conecte um ou outro orboth de dois pinos.

3. Tolerâncias: x.xx±0.02 dentro. (x.x±0.5mm) .x.xxx±0.010 dentro. (x.xx±0.25mm)

6,2 Designações do Pin

Pin não.	Nome	Função
1	Vin (-)	Tensão de entrada negativa
2	Permita	A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
3	Vin (+)	Tensão de entrada positiva
4	Vout (+)	Tensão positiva da saída
5	Vout (-)	Tensão negativa da saída
6	Vout (+)	Tensão positiva da saída
7	Guarnição	Guarnição da tensão da saída
