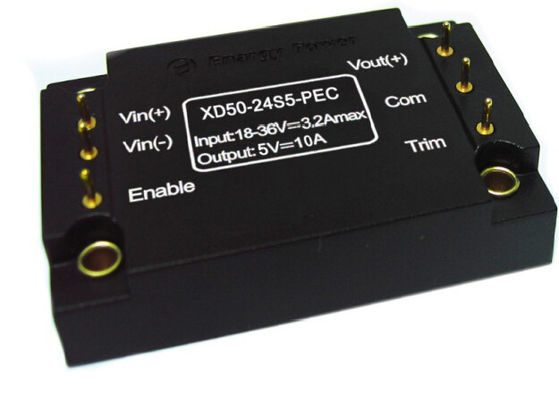

Saída 5V XD50-24S5-PEC dos conversores 50W de DC-DC

Saída 5V XD50-24S5-PEC dos conversores 50W de DC-DC

Características:

Escala larga da entrada: 18 ‐ 36 V

Potência de saída: 50W

Eficiência de conversão alta: 90%

Linha regulamento a: ±1%

Regulamento da carga a: ±1%

Entrada sob o ‐ do fechamento da tensão do ‐ para fora

‐ 8~+10% Vout do trim± da tensão da saída

Saída sobre a proteção da corrente do ‐

O modo do soluço procura um caminho mais curto a proteção

Saída sobre a proteção da tensão do ‐

Permita o controle (de ligar/desligar)

Tensão do isolamento (entrada à saída): 1500Vdc

Vista geral do produto:

Poder avançado do uso destes módulos do conversor da C.C. do ‐ da C.C.

tecnologias do processamento, do controle e de empacotamento a

forneça o desempenho, a flexibilidade, a confiança e o custo

eficácia de um componente maduro do poder. Alto

o interruptor ativo da braçadeira da freqüência fornece o poder superior

densidade com de baixo nível de ruído e eficiência elevada.

1. Características elétricas

1,1 Avaliações máximas absolutas

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão de entrada			40	VDC	Contínuo, inoperante
			36	VDC	Contínuo, operando-se
			40	VDC	Tensão de impulso,<100ms>
Tensão do isolamento			2000	VDC	Entrada à saída
Temperatura de funcionamento	-40		100	℃	Em virtude da temperatura do PWB
Temperatura de armazenamento	-55		105	℃
Permita - a tensão de Vin	-2		15	VDC

1,2 Entre características

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Escala de tensão de entrada de funcionamento	18	24	36	VDC
Fechamento da Sob-Tensão da entrada	17,0	17,5	17,9	VDC	Ponto de recuperação
	16	16,5	17,0	VDC	Proteja o ponto
Corrente de entrada máxima			3,5	A	Minuto de Vin, carga máxima da saída
Eficiência		88		%	Entrada avaliado; carga avaliado
Dissipação, à espera		2	5	W	Nenhuma carga

1,3 Características de saída

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Ponto ajustado da tensão da saída	4,95	5,00	5,05	VDC	Tensão de entrada avaliado, carga
Escala da tensão da saída	4,90	5,00	5,10	VDC
Escala da corrente de saída	0		10	A
Voltage Regulation		±0.2	±1	%
Regulamento da carga		±0.2	±1	%
Proteção da sobrecarga da saída		12,5		A	90% da tensão avaliado da saída
Corrente curto de Circui da saída		10	20	A
RMS		15		milivolt	Entrada nominal; carga máxima; 20MHz, largura de faixa
pico-à-pico		75		milivolt
Carga capacitiva do themachine			4000	μF

1,4 Características de resposta dinâmica

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Mude na corrente de saída		250		milivolt	Carregue change50%~75%~50% Iout máximo, di/dt= 0.1A/μS
		250		milivolt	Carregue change50%~75%~50% Iout máximo, di/dt= 0.5A/μS
Tempo de recuperação dinâmico			300	nós
Tempo de ligação		5		Senhora	Partir do vin à elevação do vout a 90%
Overshoot da Volta-fora			5	%

1,5 Características funcionais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Freqüência do interruptor	180	200	230	Quilohertz
Guarnição da saída			10	% de Vout	Guarnição acima
			8		Guarnição para baixo
Permita a corrente			1	miliampère
Permita (DE LIGAR/DESLIGAR)	1		15	VDC	Em-controle, lógica alta ou flutuação
	-0,5		0,3	VDC	Fora-controle, lógica baixa
Proteção da sobretensão	110		130	%	Carga
Proteção da sobrecarga	110			%	O modo atual, pulsa corrente (a carga rared 100%)
Procurar um caminho mais curto a proteção			65	mΩ	Modo do soluço, desde a recuperação

1,6 Características do isolamento

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão do isolamento	1500			VDC	Entrada à saída
	1500			VDC	À base
	500			VDC	Para fora à base
Resistência do isolamento	100			MΩ	Em 500VDC para testá-lo quando atmosférico a pressão e o R.H. são 90%
Capacidade do isolamento		1000		PF

2. Características gerais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		25		g
MTBF	1			MHrs	TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta

3. Características ambientais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamento	-40		100	℃	Temperatura prolongada, baixa do PWB
Temperatura de armazenamento	-55		105	℃	Ambiental
Coeficiente de temperatura			±0.02	%/℃
Umidade	20		95	%R.H.

4. Conformidade dos padrões

Parâmetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. ONDA DO TRABALHO

Figura 1: Eficiência na tensão nominal da saída contra a carga
corrente para o mínimo, o substantivo, e a entrada máxima
tensão em 25°C.

Figura 2: Eficiência na tensão nominal da saída e
poder avaliado de 60% contra a taxa do fluxo de ar para o ar ambiental
temperaturas de 25°C.

Figura 3: Curvas derating potências de saída máximas contra.
temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM
com 400 LFM com o ar que flui do pino 1 para fixar 3
(tensão de entrada nominal).

Figura 4: Ondinha da tensão da saída na tensão de entrada nominal
e corrente avaliado da carga. Capacidade da carga: 0.1μF cerâmico
capacitor e capacitor de tântalo 10μF. Largura de faixa: 20
Megahertz.

Figura 5: Lote térmico do conversor na carga máxima
corrente (50W) com o ar 25°C que flui na taxa de 200
LFM. O ar está fluindo através do conversor do pino 1 a
pino 3 (tensão de entrada nominal).

Figura 6: Lote térmico do conversor na carga máxima
corrente (50W) com o ar 25°C que flui na taxa de 200
LFM. O ar está fluindo através do conversor da entrada
para output (tensão de entrada nominal).

Figura 7: Transeunte de ligação na carga máxima (carga resistive)
(10ms/div). Tensão de entrada pre-aplicada.
Ch1: Vout (2V/div)
Ch2: Entrada DE LIGAR/DESLIGAR (500mV/div)

Figura 8: Tempo de queda da parada programada na carga máxima (10 ms/div).
Ch1: Vout (2V/div)
Ch2: Entrada DE LIGAR/DESLIGAR (500mV/div)

Figura 9: Resposta da tensão da saída à etapa-mudança dentro
corrente da carga (50%-75%-50% de Iout (máximo); dI/dt =
0.1A/μs). Tampão da carga: 10μF, tântalo de 100mΩ ESR
capacitor e capacitor 0.1μF cerâmico.
Ch1: Vout (500mV/div)

Figura 10: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt =2.5A/μs). Carga
tampão: 10μF, capacitor de tântalo do ESR de 30 mΩ e 0.1μF
tampão cerâmico. Ch1: Vout (500mV/div)

Informação de 6 exames
6,1 Esboço mecânico

Notas:
1. Todos os pinos são (1.02mm) diâmetro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6,2 Designações do Pin

Pin não.	Nome	Função
1	Permita	A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
2	Vin (-)	Tensão de entrada negativa
3	Vin (+)	Tensão de entrada positiva
4	Vout (+)	Tensão positiva da saída
5	COM	Terra
6	Guarnição	Tensão negativa da saída
