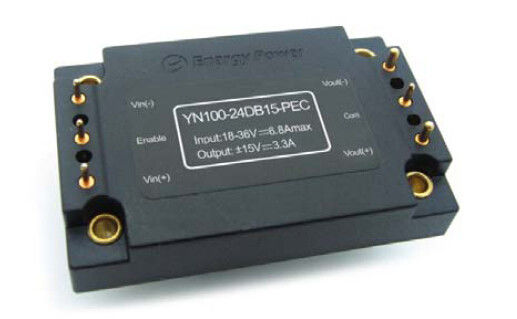

Saída 15V YN100-24DB15-PEC dos conversores 100W de DC-DC
Características chaves
Potência de saída: 100W
Escala larga da entrada: 18-36Vdc
Eficiência de conversão alta: Até 91%
Linha regulamento a ±1%
Regulamento da carga a ±1%
Tensão do isolamento: 1500V
Permita o controle (DE LIGAR/DESLIGAR)
Output a proteção da sobrecarga
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Vista geral do produto
Poder avançado do uso destes módulos do conversor de DC-DC
tecnologias do processamento, do controle e de empacotamento para fornecer
a rentabilidade do desempenho, da flexibilidade, da confiança e
de um componente maduro do poder. Braçadeira ativa de alta freqüência
o interruptor fornece a densidade de poder superior o de baixo nível de ruído e
eficiência elevada.
1. Características elétricas
1,1 Avaliações máximas absolutas
| Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
| Tensão de entrada |
|
|
40 |
VDC |
Contínuo, inoperante |
| |
|
38 |
VDC |
Contínuo, operando-se |
| |
|
40 |
VDC |
Proteção transiente de funcionamento,<100ms>
|
| Tensão do isolamento |
|
|
2000 |
VDC |
Entrada à saída |
| Temperatura de funcionamento |
-40 |
|
100 |
℃ |
Em virtude da temperatura do PWB |
| Temperatura de armazenamento |
-55 |
|
105 |
℃ |
|
| Permita - a tensão de Vin |
-0,5 |
|
10 |
VDC |
|
1,2 Entre características
| Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
| Escala de tensão de entrada |
18 |
24 |
36 |
VDC |
|
| Fechamento da Sob-Tensão |
|
17,5 |
17,9 |
VDC |
Ponto de recuperação |
| 15,5 |
16,5 |
|
VDC |
Proteja o ponto |
| Corrente de entrada máxima |
|
|
6,8 |
A |
Minuto de Vin, carga máxima da saída |
| Eficiência |
|
90 |
|
% |
Entrada avaliado; Carga avaliado |
| Dissipação, à espera |
|
|
12 |
W |
Nenhuma carga |
1,3 Características de saída
| Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
| Ponto ajustado da tensão da saída |
14,85 |
15 |
15,15 |
VDC |
+Vout |
Tensão de entrada avaliado, nenhuma carga |
| -14,85 |
-15 |
-15,15 |
VDC |
- Vout |
| Escala da tensão da saída |
14,55 |
15 |
15,45 |
VDC |
+Vout |
Tensão de entrada avaliado, carga |
| -14,55 |
-15 |
-15,45 |
VDC |
- Vout |
| Escala da corrente de saída |
0 |
|
3,33 |
A |
+Vout |
Ao mesmo tempo aumento dois a carga |
| 0 |
|
3,33 |
A |
- Vout |
| Linha regulamento |
|
±0.5 |
±1 |
% |
+Vout |
Ao mesmo tempo aumento dois a carga |
| |
±0.5 |
±1 |
% |
- Vout |
| Regulamento da carga |
|
±0.5 |
±1 |
% |
+Vout |
Ao mesmo tempo aumento dois a carga |
| |
±0.5 |
±1 |
% |
- Vout |
|
Sobrecarga da saída
proteção
|
3,5 |
4 |
4,4 |
A |
+Vout |
95% da tensão avaliado da saída, carga |
| 3,5 |
4 |
4,4 |
A |
- Vout |
| Corrente do curto-circuito |
|
|
4 |
A |
+Vout |
Dois simultâneos procuram um caminho mais curto |
| |
|
4 |
A |
- Vout |
| Ondinha (RMS) |
|
100 |
|
milivolt |
+Vout |
Entrada nominal; carga máxima; 20 megahertz
largura de faixa.
|
| |
100 |
|
milivolt |
- Vout |
| Ruído (Pico-à-Pico) |
|
150 |
|
milivolt |
+Vout |
| |
150 |
|
milivolt |
- Vout |
|
Carga capacitiva
do themachine
|
|
|
2200 |
μF |
+Vout |
|
| |
|
2200 |
μF |
- Vout |
|
1,4 Características de resposta dinâmica
| Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
| Mude na corrente de saída |
|
480 |
|
milivolt |
50% a 75% a 50% Iout máximo; (di/dt=
0.1A/μs)
|
| |
600 |
|
milivolt |
50% a 75% a 50% Iout máximo; (di/dt=
2.5A/μs)
|
| Tempo de recuperação dinâmico |
|
300 |
|
μS |
|
| Tempo de ligação |
|
30 |
|
Senhora |
Partir do vin à elevação do vout a 90% |
| Overshoot da Volta-fora |
|
5 |
|
Senhora |
|
1,5 Características funcionais
| Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
| Freqüência do interruptor |
187 |
230 |
255 |
Quilohertz |
|
| Permita a corrente |
|
|
10 |
miliampère |
|
| Permita (DE LIGAR/DESLIGAR) |
3,5 |
|
10 |
VDC |
Em-controle, lógica alta ou flutuação |
| -0,5 |
|
0,5 |
VDC |
Fora-controle, lógica baixa |
| Proteção da sobrecarga |
105 |
115 |
130 |
% |
O modo atual, pulsa corrente (a carga rared 100%) |
| Proteção do curto-circuito |
|
|
65 |
mΩ |
Modo do soluço, desde a recuperação |
| Sobre a proteção da temperatura |
|
105 |
|
℃ |
Proteja o ponto, em virtude da temperatura do PWB |
| |
90 |
|
℃ |
Ponto de recuperação |
1,6 Características do isolamento
| Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
| Tensão do isolamento |
1500 |
|
|
VDC |
Entrada à saída |
| 1500 |
|
|
VDC |
Entrada à base |
| 500 |
|
|
VDC |
Saída à base |
| Resistência do isolamento |
100 |
|
|
MΩ |
Em 500Vdc para testá-lo quando atmosférico
a pressão e o R.H. são 90%
|
| Capacidade do isolamento |
|
1000 |
|
PF |
|
2. Características gerais
| Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
| Peso |
|
2.8(80) |
|
Onça (g) |
|
| MTBF (calculado) |
1 |
|
|
MHrs |
TR-NWT-000332; carga de 80%, 300LFM,
40℃ Ta
|
3. Características ambientais
| Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
| Temperatura de funcionamento |
-40 |
|
100 |
℃ |
temperatura baixa do PWB |
| Temperatura de armazenamento |
-55 |
|
105 |
℃ |
Ambiental |
| Coeficiente de temperatura |
|
|
±0.02 |
%/℃ |
|
| Umidade |
20 |
|
95 |
%R.H. |
|
4. Conformidade dos padrões
| Parâmetro |
Notas |
| MIL-STD-704 |
|
| MIL-STD-1399 |
|
| MIL-STD-810 |
|
| UL/cUL60950 |
|
| EN60950 |
|
| GB4943 |
|
| IEC 61000-4-2 |
|
5. Onda e curvas típicas
Figura 1: Eficiência na tensão nominal da saída contra.
corrente da carga para o mínimo, o substantivo, e o máximo
tensão de entrada em 25°C.
Figura 2: Eficiência na tensão nominal e em 60% da saída
poder avaliado contra a taxa do fluxo de ar para temperaturas do ar ambientais de
25°C, 40°C, e 55°C (tensão de entrada nominal).
Figura 3: Curvas derating potências de saída máximas contra.
temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM completamente
400 LFM com o ar que flui do pino 3 para fixar 1 (entrada nominal
tensão).
Figura 4: Ondinha da tensão da saída na entrada nominal
tensão e corrente avaliado da carga (20 mV/div). Carga
capacidade: capacitor 0.1μF e tântalo 10μF cerâmicos
capacitor. Largura de faixa: 20 megahertz.
Figura 5: Lote térmico do conversor na carga máxima
corrente (150W) com o ar 25°C que flui na taxa de
200 LFM. O ar está fluindo através do conversor de
pino 3 para fixar 1 (tensão de entrada nominal).
Figura 6: Lote térmico do conversor na carga máxima
corrente (150W) com o ar 25°C que flui na taxa de
200 LFM. O ar está fluindo através do conversor de
entrada à saída (tensão de entrada nominal).
Figura 7: Transeunte de ligação na carga máxima (carga resistive)
(20ms/div). Tensão de entrada pre-aplicada.
Ch1: Vout (10V/div); Ch2: Entrada DE LIGAR/DESLIGAR (2V/div)
Figura 8: Tempo de queda da parada programada na carga máxima (40 ms/div).
Ch1: Vout (10V/div); Ch2: Entrada DE LIGAR/DESLIGAR (2V/div)
Figura 9: Resposta da tensão da saída à etapa-mudança dentro
corrente da carga (50%-75%-50% de Iout (máximo); dI/dt =
0.1A/μs). Tampão da carga: 10μF, tântalo do ESR de 100 mΩ
capacitor e capacitor 0.1μF cerâmico. Ch1: Vout+
(200mV/div), Ch2: Vout- (200mV/div).
Figura 10: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga
tampão: 470μF, capacitor de tântalo de 30 mW ESR e 0.1μF cerâmicos
tampão. Ch1: Vout+ (200mV/div), Ch2: Vout- (200mV/div).
6. Informação física
6,1 Esboço mecânico
Notas:
1. Os pinos 4, 6 são diâmetro de 1.52mm com diâmetro de 2.16mm.
2. Os pinos 1-3 são diâmetro de 1.02mm com diâmetro de 1.65mm.
3. Tolerâncias: x.x ±0.5mm.x.xx ±0.25mm
6,2 Designações do Pin
| Pin não. |
Nome |
Função |
| 1 |
Vin (+) |
Tensão de entrada positiva |
| 2 |
Permita |
A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta. |
| 3 |
Vin (-) |
Tensão de entrada negativa |
| 4 |
Vout (-) |
Tensão negativa da saída |
| 5 |
COM |
Terra |
| 6 |
Vout (+) |
Tensão positiva da saída |
