48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

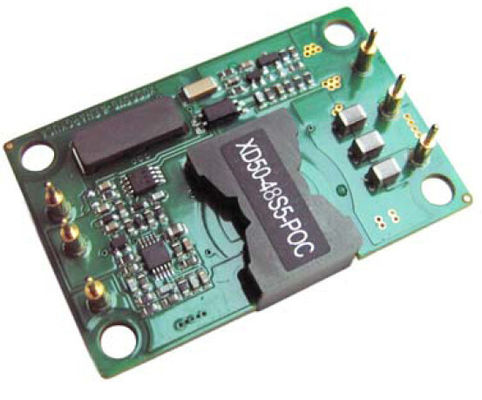

Industrial 48v to 5v dc-dc converter  XD50-48S5-POC

Detalhes do produto:

Lugar de origem: China
Marca: Enargy
Número do modelo: XD50-48S5-POC

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Tempo de entrega: 1-8 semanas
Termos de pagamento: negociação
Habilidade da fonte: 1000pcs/week
Entre em contacto agora
Descrição de produto detalhada

Saída 5V XD50-48S5-POC dos conversores 50W de DC-DC





Características

Potência de saída: 50W

Escala larga da entrada: 36-72VDC

Eficiência de conversão alta: 88%

Linha regulamento a ±1%

Regulamento da carga a ±1%

Freqüência de funcionamento fixa

Tensão do isolamento: 1500V

Permita o controle (de ligar/desligar)

Output a proteção da sobretensão

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada



Vista geral do produto

Poder avançado do uso destes módulos do conversor de DC-DC

tecnologias do processamento, do controle e de empacotamento para fornecer

a rentabilidade do desempenho, da flexibilidade, da confiança e

de um componente maduro do poder. Braçadeira ativa de alta freqüência

o interruptor fornece a densidade de poder superior o de baixo nível de ruído e

eficiência elevada.



1. Características elétricas

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída (resistive) e da placa baixa

temperatura, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa.

1,1 Avaliações máximas absolutas

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada





78

VDC

Contínuo, inoperante





75

VDC

Contínuo, operando-se





78

VDC

Proteção transiente de funcionamento

Tensão do isolamento





2000

VDC

IIn a para fora

Temperatura de funcionamento

-55



100

Em virtude da temperatura do PWB

Temperatura de armazenamento

-55



125



Permita - a tensão de Vin

-2



15

VDC





1,2 Entre características

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada de funcionamento

36

48

72

VDC

Contínuo

Withstand do impulso da entrada





78

VDC

<100ms>

Fechamento da Sob-Tensão



35,5

36,0

VDC

Ponto inicial de ligação

32,5

33,5



VDC

Volta - fora do ponto inicial

Corrente de entrada máxima



1,6



A

Carga máxima; entrada 36Vdc

Eficiência



88



%

Figuras 1-2

Dissipação, à espera



2,0

3,5

W

Nenhuma carga

Corrente de entrada deficiente





5

miliampère

Permita o ponto baixo do pino

Recomende a entrada externo

Capacidade



100



F

ESR típico 0.1-0.2W



1,3 Características de saída

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Ponto ajustado da tensão da saída

4,95

5,00

5,05

V

Entrada nominal; Nenhuma carga; 25℃

Escala da corrente de saída

0,1



10

A

Assunto a derating térmico;

Linha regulamento



±0.2

±1

%

Baixa linha à linha alta; carga máxima

Regulamento da carga



±0.2

±1

%

Nenhuma carga à carga máxima; entrada nominal

Regulamento de temperatura



±0.02



%/°C

Sobre a variação da temperatura de funcionamento

Limite atual



13



A

Tensão 90% da saída do substantivo

Corrente do curto-circuito

0

10

25

A

Tensão da saída <250 mV="">

RMS





50

mVp-p

Entrada nominal; carga máxima; 20 megahertz

largura de faixa; Veja figuras 7

Pico-à-Pico





75

mVp-p

Tampão da saída máxima.

220



6000

μF

Entrada nominal; carga máxima

Guarnição da tensão da saída

-8



+10

%

Entrada nominal; carga máxima; 25°C



1,4 Características de resposta dinâmica

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Mude na corrente de saída

(di/dt= 0.1A/us)





250

milivolt

50% a 75% a 50% Iout máximo no substantivo

temperatura do ar ambiental; Figura 5

Mude na corrente de saída

(di/dt= 1.5A/us)





250

milivolt

50% a 75% a 50% Iout máximo no substantivo

temperatura do ar ambiental; Figura 6

Tempo de estabelecimento





300

nós

Ao nom de dentro 1% Vout.

Tempo de ligação



5



Senhora

Carga máxima; Nom de Vout=90%. Figura 3

Tempo de queda da parada programada



2



Senhora

Carga máxima; Nom de Vout=10%. Figura 4

Overshoot da tensão da saída





5

%





1,5 Características funcionais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Freqüência do interruptor

180

200

230

Quilohertz

Fase regulamentar e fase do isolamento

Guarnição (Pin6)

Veja a guarnição da tensão da parte 6,2 (Pin6)

Output a guarnição da tensão





10

%

Guarnição acima, Pin da guarnição (-) a Vout.

8





%

Guarnição para baixo, Pin da guarnição (+) a Vout.

Permita o controle (DE LIGAR/DESLIGAR) (Pin1)

Veja a parte 6,1

Permita a tensão

Permita a corrente de fonte





15

VDC

Permita a flutuação do pino





1

miliampère



Permita (em - fora do controle)

Lógica positiva

1,0



15

%

Em-Controle, lógica alta ou flutuação

-0,5



0,3

%

Fora-Controle, lógica baixa



1,6 Características do isolamento

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Proteção da sobretensão



120



%

Tipo: Modo do Tensão-Limite

Carga mínima na tensão de entrada avaliado

Proteção da sobrecarga



120



%

Atual-Modo, pulso pela corrente do pulso

Ponto inicial do limite, (carga de %Rated)

Procurar um caminho mais curto a proteção





65

Tipo: Modo do soluço, Não-Travando,

A Auto-Recuperação, ponto inicial, procura um caminho mais curto

Resistência

De temperatura excessiva

Proteção



125



Tipo: Não-Travamento, Auto-Recuperação;

Ponto inicial, temperatura do PWB



25



Histerese



1,7 Standard de segurança

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão do isolamento

1500





VDC

Em a para fora

Resistência do isolamento

10





Em 500VDC para testá-lo quando atmosférico

a pressão e o R.H. são 90%

Capacidade do isolamento



1000



PF







2. Características gerais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamento

-55



+100

Temperatura prolongada, baixa do PWB

Temperatura de armazenamento

-55



+125

Ambiental

Coeficiente de temperatura





±0.02

%/℃



Umidade

10



95

%R.H.

Humidade relativa, não - condensando-se

Peso



0.88(25)



Onça (g)

Quadro aberto

MTBF (calculado)

1





MHrs

TR-NWT-000332; carga de 80%, 300LFM,

40℃ Ta



conformidade 3.Standards

Parâmetro

Notas

UL/cUl60950



EN60950



72/23/EEC



93/68/EEC



Teste da chama da agulha (IEC 695-2-2)

teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes

IEC 61000-4-2

Teste do ESD, 8kV - NP, ar 15kV - NP (desempenho normal)

GR-1089-CORE

Ligação da seção 7 - segurança elétrica, seção 9 -/aterrar

Telcordia (núcleo) de Bell GR-513



·Um fusível externo da entrada deve sempre ser usado para cumprir estas exigências da segurança. Contato os nossos para a segurança oficial

certificados em liberações ou na transferência nova do Web site de ENARGY CORP.



4. TESTE DA QUALIFICAÇÃO

Parâmetro.

# unidades

Circunstâncias

Teste de vida

32

95% Vin avaliado e carga, unidades em derating o ponto, 1000 horas

Vibração

5

10-55Hz varredura, 0,060" excursão do total, 1 Min./varredura, 120 varreduras para 3

linha central

Choque mecânico

5

mínimo 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z

Ciclismo da temperatura

10

-40°C a 100°C, temp da unidade. rampa 15°C/min., 500 ciclos

Poder/ciclismo térmico

5

Tolerando = minuto a máximo, Vin = minuto a máximo, carga máxima, 100 ciclos

Marginalidade do projeto

5

Tmin-10°C a Tmax+10°C, 5°C etapas, Vin = minuto a máximo, carga 0-105%

Umidade

5

85°C, RH de 85%, 1000 horas, 2 minutos sobre e 6 horas fora

Solderability

15 pinos

MIL-STD-883, método 2003

·O teste extensivo da caracterização de todos os produtos e processos de manufactura de ENARGY CORP. é executado a

assegure-se de que nós forneçamos o produto robusto, seguro. Contacte a fábrica para o original oficial da qualificação da família de produto.

··OPÇÕES
ENARGY CORP. fornece várias opções para o sentido da lógica, o comprimento do Pin e a característica ajustados para esta família de DC/DC
conversores. Consulte por favor a página 10 desta folha de especificação para obter informações sobre das opções disponíveis.



5. TRABALHE CURVE&WAVE

48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura 1: Eficiência na tensão nominal da saída contra a carga
corrente para o mínimo, o substantivo, e a tensão de entrada máxima
em 25°C.

Figura 2: Dissipação de poder na tensão nominal da saída contra.
corrente da carga para o mínimo, o substantivo, e a entrada máxima
tensão em 25°C.



48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura 3: Transeunte de ligação na carga máxima (carga resistive)
(4ms/div). Tensão de entrada pre-aplicada.
Ch 1: Vout (5V/div).
Ch 2: Entrada DE LIGAR/DESLIGAR (1V/div)

Figura 4: Tempo de queda da parada programada na carga máxima (20ms/div).
Ch 1: Vout (5V/div)
Ch 2: Entrada DE LIGAR/DESLIGAR (1V/div)



48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura 5: Resposta da tensão da saída à etapa-mudança na carga
atual (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Carga
tampão: 200μF, capacitor de tântalo de 45m Ω ESR e 1μF
capacitor cerâmico. Ch 1: Vout (500mV/div, 400uS /div).

Figura 6: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga
tampão: 200μF, capacitor de tântalo de 45m Ω ESR e 1μF
tampão cerâmico. Ch 1: Vout (200mV/div, 400uS/div).



48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura 7: Ondinha da tensão da saída na tensão de entrada nominal e
corrente avaliado da carga (20mV/div). Capacidade da carga: 1μF
capacitor cerâmico e capacitor de tântalo 10μF. Largura de faixa:
20 megahertz.



6. Descrição da função do Pin
6,1 Permita o controle (DE LIGAR/DESLIGAR) (Pin 1)

O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (de ligar/desligar) da possibilidade é
útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder que arranja em seqüência acima.
O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida. Um aberto
o interruptor do coletor (ou abra o dreno) é recomendado para o controle do pino da possibilidade.
Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou
remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo vão faz4e-lo
evite qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao Vin
pino (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado de
os circuitos DE LIGAR/DESLIGAR internos.

48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figure A: Vários circuitos para conduzir o pino DE LIGAR/DESLIGAR.

Figura B: Circuitos DE LIGAR/DESLIGAR internos do pino.





6,2 Guarnição da tensão (Pin 6)
A tensão da saída pode ser ajustada para cima ou para baixo com um resistor externo. Há uma lógica e um negativo positivos da guarnição
lógica da guarnição disponível. Para a lógica positiva, a tensão da saída aumentará quando um resistor externo do aparamento é conectado
entre o pino da guarnição e do Vout (+). A tensão da saída diminuirá quando um resistor externo do aparamento é conectado
entre o pino da guarnição e da COM. Um potenciômetro da guarnição da multi-volta 20Ký pode igualmente ser usado para ajustar para cima ou para baixo a tensão da saída. (Figura
C & D).



Guarnição da saída

Guarnição-Acima

Pin da guarnição a COM

Guarnição-Para baixo

Pin da guarnição a Vout (+)





48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura C: circuito externo da guarnição da Saída-tensão

Figura D: Conexão do potenciômetro da guarnição.



7. Aplicação da operação básica e das características
7,1 Ondinha da saída & teste do ruído
A ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência.
a ondinha de comutação fundamental da freqüência (ou a ondinha básica) estão no 100KHz à escala 1MHz; o interruptor de alta freqüência
o ponto de ruído (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com 20
Largura de faixa do megahertz para incluir todos os harmónicos significativos para os pontos de ruído.
A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados
diretamente contra o conversor de poder output os pinos, como mostrado abaixo. Isto faz a conexão possível a mais curto transversalmente
os terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído.
o grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá
ruído do comum-modo à medida também.
A instalação de teste padrão para medidas da ondinha & de ruído é mostrada na figura E. Um soquete da ponta de prova (Tektronix, P.N.
131.0258-00) são usados para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.

48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura E: Meios do teste do padrão da ondinha & de ruído.



7,2 Circuito típico da aplicação

48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura F: Circuito típico da aplicação (unidade da lógica negativa, permitida permanentemente).

Circuitos da aplicação: A figura F abaixo fornece um esquema de circuito típico que detalhe a entrada que filtra e
aparamento da tensão.



7,3 Filtração da entrada

Os conversores de DC-DC, por natureza, geram níveis significativos de ruído conduzido e irradiado. Há dois tipos
do ruído conduzido: ruído comum do modo e do modo do diferencial. O ruído comum do modo é relacionado diretamente ao
a capacidade parasítica eficaz entre o módulo de poder entrou condutores e terra do chassi. O modo diferencial
o ruído é através dos condutores da entrada. Recomenda-se ter algum nível de supressão do IEM ao módulo de poder.
O ruído conduzido nas linhas eléctricas da entrada pode ocorrer como correntes do ruído do diferencial ou do comum-modo.
o padrão exigido para emissões conduzidas é EN55022 a classe A (FCC Part15). (Veja a figura G)

48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura G: Filtração da entrada



7,4 Corrente refletida entrada da ondinha

O conversor está seleccionando a corrente do poder de entrada
fonte somente quando o interruptor de entrada estiver ligada. Isto cria a
fluxo atual da pulsação da fonte de entrada. Refletido
a corrente da ondinha é medida como uma corrente do pico-à-pico com a
ponta de prova atual sobre 0 à largura de faixa 20MHz. Corrente da ondinha
pode ser suprimido por um filtro externo de Π (pi) como mostrado
abaixo. veja a figura H.

48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v

Figura H: Corrente refletida entrada da ondinha.



7,5 Características de proteção
·Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita
um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada for
aumentar, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes do conversor
girará sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-Fora
antes do conversor desligará.
·Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez que
a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da saída especificada
A tensão da parada programada do Atual-Limite da C.C., o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até
procurar um caminho mais curto a circunstância é removido. Isto impede o aquecimento excessivo do conversor ou da placa de carga.
·Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo.
O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança
o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura do detectado
as quedas do lugar pela quantidade da parada programada de temperatura excessiva reiniciam o valor da histerese.



8. DIAGRAMA MECÂNICO

48v industrial ao conversor XD50-48S5-POC de C.C.-C.C. 5v



NOTAS:
1. Todos os pinos são 0,040" (1.02mm) diâmetro com 0,09" (2.2mm) ombros do suporte isolador do diâmetro.



8,1 Designações do Pin

Pin não.

Nome

Função

1

Permita

A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.

2

Vin (-)

Tensão de entrada negativa

3

Vin (+)

Tensão de entrada positiva

4

Vout (+)

Tensão positiva da saída

5

COM

Terra

6

Vout (-)

Tensão negativa da saída



Contacto
Shenzhen YONP Power Co.,Ltd
Envie sua pergunta diretamente para nós (0 / 3000)

Outros Produtos
