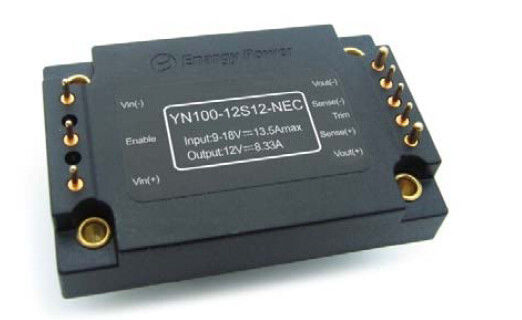

Saída 12V YN100-12S12-NEC dos conversores 100W de DC-DC

Saída 12V YN100-12S12-NEC dos conversores 100W de DC-DC

Características chaves

Potência de saída: 100W

Escala larga da entrada: 9-18Vdc

Eficiência de conversão alta: Até 92%

Linha regulamento a ±1%

Regulamento da carga a ±1%

Tensão do isolamento: 1500V

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Guarnição da tensão da saída: ±8% Vout

Vista geral do produto

Poder avançado do uso destes módulos do conversor de DC-DC

tecnologias do processamento, do controle e de empacotamento para fornecer

a rentabilidade do desempenho, da flexibilidade, da confiança e

de um componente maduro do poder. Braçadeira ativa de alta freqüência

o interruptor fornece a densidade de poder superior o de baixo nível de ruído e

eficiência elevada.

1. Características elétricas

1,1 Avaliações máximas absolutas

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão de entrada			24	VDC	Contínuo, inoperante
			20	VDC	Contínuo, operando-se
			24	VDC	Proteção transiente de funcionamento,<100ms>
Tensão do isolamento			2000	VDC	Entrada à saída
Temperatura de funcionamento	-40		100	℃	Em virtude da temperatura do PWB
Temperatura de armazenamento	-55		105	℃
Permita - a tensão de Vin	-0,5		5	VDC

1,2 Entre características

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Escala de tensão de entrada	9	12	18	VDC
Fechamento da Sob-Tensão		8	8,9	VDC	Ponto de recuperação
	7,5	8		VDC	Proteja o ponto
Corrente de entrada máxima			13,5	A	Minuto de Vin, carga máxima da saída
Eficiência		91		%	Entrada avaliado; Carga avaliado
Dissipação, à espera		7	11	W	Nenhuma carga

1,3 Características de saída

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Ponto ajustado da tensão da saída	11,88	12,00	12,12	VDC	Tensão de entrada avaliado, nenhuma carga
Escala da tensão da saída	11,88	12,00	12,24	VDC	Tensão de entrada avaliado, carga
Escala da corrente de saída	0		8,33	A
Linha regulamento		±0.5	±1	%
Regulamento da carga		±0.5	±1	%
Limite atual	8,7	10	10,9	A	Tensão 95% da saída do substantivo
Corrente do curto-circuito			10	A
Ondinha (RMS)		80		milivolt	Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz.
Ruído (Pico-à-Pico)		120		milivolt
Carga capacitiva de themachine			4000	μF

1,4 Características de resposta dinâmica

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Mude na corrente de saída			400	milivolt	50% a 75% a 50% Iout máximo; (di/dt= 0.1A/µs)
			480	milivolt	50% a 75% a 50% Iout máximo; (di/dt= 2.5A/µs)
Tempo de recuperação dinâmico		300		μS
Tempo de ligação		15		Senhora	Partir do vin à elevação do vout a 90%
Overshoot da Volta-fora			5	Senhora

1,5 Características funcionais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Freqüência do interruptor	200	230	260	Quilohertz
Guarnição da saída		8		% de Vout	Guarnição acima
		8			Guarnição acima de 0 8 0 guarnições para baixo
Permita a corrente			5	miliampère
Permita (DE LIGAR/DESLIGAR)	-0,5		0,5	VDC	Em-controle, lógica alta ou flutuação
	3,5		10	VDC	Fora-controle, lógica baixa
Proteção da sobrecarga	110	120	130	%	O modo atual, pulsa corrente (a carga rared 100%)
Sobre a proteção da temperatura		105		℃	Proteja o ponto, em virtude da temperatura do PWB
		90		℃	Ponto de recuperação

1,6 Características do isolamento

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão do isolamento	1500			VDC	Entrada à saída
	1500			VDC	Entrada à base
	500			VDC	Saída à base
Resistência do isolamento	100			MΩ	Saída a BaseAt 500Vdc para testá-la quando a pressão atmosférica e o R.H. forem 90%
Capacidade do isolamento		1000		PF

2. Características gerais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		2.5(72)		Onça (g)
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta

3. Características ambientais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamento	-40		100	℃	temperatura baixa do PWB
Temperatura de armazenamento	-55		105	℃	Ambiental
Coeficiente de temperatura			±0.02	%/℃
Umidade	20		95	%R.H.	Humidade relativa, não - condensando-se

4. Conformidade dos padrões

Parâmetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. Onda e curvas típicas

Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.

Figura 2: Eficiência na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C, de 40°C, e de 55°C (tensão de entrada nominal).

Figura 3: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui do pino 3 para fixar 1 (tensão de entrada nominal).

Figura 4: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (20 mV/div). Capacidade da carga: capacitor 0.1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.

Figura 5: Lote térmico do conversor na corrente da carga máxima (100W) com o ar 25°C que flui na taxa de 200 LFM. O ar está fluindo através do conversor do pino 3 para fixar 1 (tensão de entrada nominal).

Figura 6: Lote térmico do conversor na corrente da carga máxima (100W) com o ar 25°C que flui na taxa de 200 LFM. O ar está fluindo através do conversor da entrada à saída (tensão de entrada nominal).

Figura 7: Transeunte de ligação na carga máxima (carga resistive) (200ms/div). Tensão de entrada pre-aplicada. Ch1: Vout (10V/div); Ch2: Entrada DE LIGAR/DESLIGAR (5V/div)

Figura 8: Tempo de queda da parada programada na carga máxima (40 ms/div). Ch1: Vout (10V/div); Ch2: Entrada DE LIGAR/DESLIGAR (5V/div)

Figura 9: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 0.1μF cerâmico. Ch1: Vout (200mV/div).

Figura 10: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Tampão da carga: 10μF, capacitor de tântalo de 100 mW ESR e tampão 0.1μF cerâmico. Ch1: Vout (200mV/div).

6. Informação física

6,1 Esboço mecânico

Notas:

1. Os pinos 6, 10 são diâmetro de 1.52mm com diâmetro de 2.16mm.

2. Tolerâncias: x.x ±0.5mm.x.xx ±0.25mm

6,2 Designações do Pin

Pin não.	Nome	Função
1	Vin (+)	Tensão de entrada positiva
2	NU	NU
3	Permita	A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
4	NU	NU
5	Vin (-)	Tensão de entrada negativa
6	Vout (-)	Tensão negativa da saída
7	Sentido (-)	Sentido remoto negativo. O sentido (-) pode ser conectado a Vout (-) ou à esquerda abrir.
8	Guarnição	Guarnição da tensão da saída. Deixe o pino da guarnição aberto para a tensão nominal da saída.
9	Detecte (+)	Sentido remoto positivo. O sentido (+) pode ser conectado a Vout (+) ou à esquerda abrir.
10	Vout (+)	Tensão positiva da saída
