Lugar de origem: | China |
Marca: | Enargy |
Número do modelo: | YN100-48S15-PEC |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Tempo de entrega: | 1-8 semanas |
Termos de pagamento: | negociação |
Habilidade da fonte: | 1000pcs/week |
Realçar: | conversor da C.C. da C.C. do poder superior,módulo do conversor C.C.-C.C. |
---|

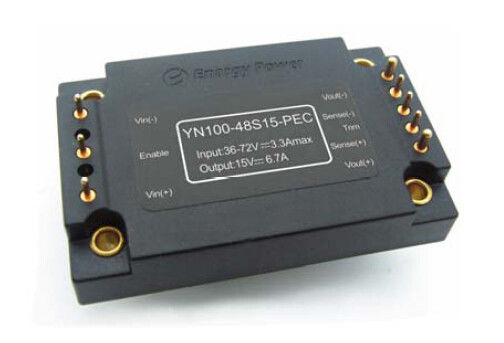

Saída 12V YN100-48S15-PEC dos conversores 100W de DC-DC
Características chaves
Potência de saída: 100W
Escala larga da entrada: 36-72Vdc
Eficiência de conversão alta: Até 92%
Linha regulamento a ±0.5%
Regulamento da carga a ±0.5%
Freqüência de funcionamento fixa
Tensão do isolamento: 1500V
Permita o controle (DE LIGAR/DESLIGAR)
Output a proteção da sobrecarga
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Guarnição da tensão da saída: ±5%
Pacote: Encapsulado
Tijolo de um quarto: 2.30×1.48×0.48in
58.5×37.6×12.3mm
Vista geral do produto
Poder avançado do uso destes módulos do conversor de DC-DC
tecnologias do processamento, do controle e de empacotamento para fornecer
a rentabilidade do desempenho, da flexibilidade, da confiança e
de um componente maduro do poder. Braçadeira ativa de alta freqüência
o interruptor fornece a densidade de poder superior o de baixo nível de ruído e
eficiência elevada.
1. Características elétricas
As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.
1,1 Avaliações máximas absolutas
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão de entrada |
|
|
78 |
VDC |
Contínuo, inoperante |
|
|
75 |
VDC |
Contínuo, operando-se |
|
|
|
78 |
VDC |
Proteção transiente de funcionamento,<100ms> |
|
Tensão do isolamento |
|
|
2000 |
VDC |
Entrada à saída |
Temperatura de funcionamento |
-55 |
|
100 |
℃ |
|
Temperatura de armazenamento |
-65 |
|
125 |
℃ |
|
Permita à tensão de Vin- |
-0,8 |
|
10 |
VDC |
|
1,2 Entre características
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Escala de tensão de entrada |
36 |
48 |
72 |
VDC |
Contínuo |
Fechamento da Sob-Tensão |
|
35,5 |
35,9 |
VDC |
Ponto inicial de ligação |
32,5 |
34,0 |
|
VDC |
Ponto inicial da Volta-fora |
|
Corrente de entrada máxima |
|
3,5 |
|
A |
Carga máxima; entrada 36Vdc |
Eficiência |
|
92,5 |
|
% |
Figures1-4 |
Dissipação |
|
7 |
11 |
W |
Nenhuma carga |
Corrente de entrada deficiente |
|
10 |
|
miliampère |
Permita o ponto baixo do pino |
Recomende a entrada externo Capacidade |
|
100 |
|
μF |
ESR típico 0.1-0.2W |
1,3 Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Ponto ajustado da tensão da saída |
14,85 |
15,00 |
15,15 |
VDC |
Entrada nominal; Nenhuma carga; 25℃ |
Escala da tensão da saída |
14,80 |
15,03 |
15,20 |
VDC |
|
Escala da corrente de saída |
0 |
|
6,7 |
A |
Assunto a derating térmico; Figuras 5 - 8 |
Linha regulamento |
|
±0.05 |
±0.50 |
% |
Baixa linha à linha alta; Carga máxima |
Regulamento da carga |
|
±0.09 |
±0.50 |
% |
Nenhuma carga à carga máxima; Entrada nominal |
Regulamento de temperatura |
|
|
±0.02 |
%/°C |
Sobre a variação da temperatura de funcionamento |
Limite atual |
7 |
7,7 |
8,7 |
A |
Tensão 95% da saída do substantivo |
Corrente do curto-circuito |
0,3 |
7,7 |
8,5 |
A |
Tensão da saída <250 mV=""> |
Ondinha (RMS) |
|
50 |
|
milivolt |
Entrada nominal; Carga máxima; 20 MHzbandwidth; Figura 13 |
Ruído (Pico-à-Pico) |
|
150 |
|
milivolt |
|
Tampão da saída máxima. |
|
|
4000 |
μF |
Entrada nominal; Carga máxima |
Guarnição da tensão da saída |
|
±5 |
|
% |
Entrada nominal; Carga máxima; 25°C |
1,4 Características de resposta dinâmica
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Mude na corrente de saída (di/dt= 0.1A/μs) |
|
440 |
|
milivolt |
50% a 75% a 50% Iout máximo; Figura 11 |
Mude na corrente de saída (di/dt= 2.5A/μs) |
|
520 |
|
milivolt |
50% a 75% a 50% Iout máximo; Figura 12 |
Tempo de estabelecimento |
|
300 |
|
μS |
Ao nom de dentro 1% Vout. |
Tempo de ligação |
|
15 |
|
Senhora |
Carga máxima; Nom de Vout=90%. Figura 9 |
Tempo de queda da parada programada |
|
5 |
|
Senhora |
Carga máxima; Nom de Vout=10%. Figura 10 |
Overshoot da tensão da saída |
|
|
|
% |
|
1,5 Características funcionais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Freqüência do interruptor |
187 |
230 |
255 |
Quilohertz |
Fase regulamentar e fase do isolamento |
Guarnição (Pin6) |
Veja a guarnição da tensão da parte 7,3 (Pin6) |
||||
Output a guarnição da tensão |
|
5 |
|
% |
Apare acima, Pin da guarnição a Vout (+). |
|
5 |
|
% |
Apare para baixo, Pin da guarnição a Vout (-). |
|
Permita o controle (DE LIGAR/DESLIGAR) (Pin2) |
Veja a parte 7,1 |
||||
Permita a tensão Permita a corrente de fonte |
|
|
10 |
VDC |
Permita a flutuação do pino |
|
|
0,5 |
miliampère |
|
|
Permita (-FORa no controle) Lógica positiva |
3,5 |
|
10 |
VDC |
Em-Controle, lógica alta ou flutuação |
-0,5 |
|
0,5 |
VDC |
Fora-Controle, lógica baixa |
|
Proteção da sobrecarga |
105 |
115 |
130 |
% |
Atual-Modo, pulso pela corrente do pulso Ponto inicial do limite, (carga de %Rated) |
Procurar um caminho mais curto a proteção |
|
|
65 |
mΩ |
Tipo: Modo do soluço, Não-Travando, A Auto-Recuperação, ponto inicial, procura um caminho mais curto Resistência |
De temperatura excessiva Proteção |
|
105 |
|
℃ |
Tipo: Não-Travamento, Auto-Recuperação; Ponto inicial, temperatura do PWB |
|
15 |
|
℃ |
Histerese |
1,6 Características do isolamento
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão do isolamento |
1500 |
|
|
VDC |
Entrada à saída |
1500 |
|
|
VDC |
Entrada à base |
|
500 |
|
|
VDC |
Saída à base |
|
Resistência do isolamento |
10 |
|
|
MΩ |
Em 500VDC para testá-lo quando atmosférico a pressão e o R.H. são 90% |
Capacidade do isolamento |
|
1000 |
|
PF |
|
2. Características gerais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Peso |
|
2.5(72) |
|
Onça (g) |
Encapsulado |
MTBF (calculado) |
1 |
|
|
MHrs |
TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta |
3. Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
-55 |
|
+100 |
℃ |
Temperatura prolongada, baixa do PWB |
Temperatura de armazenamento |
-65 |
|
+125 |
℃ |
Ambiental |
Coeficiente de temperatura |
|
|
±0.02 |
%/℃ |
|
Umidade |
20 |
|
95 |
%R.H. |
Humidade relativa, Não-Condensando-se |
4. Conformidade dos padrões
Parâmetro |
Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Teste da chama da agulha (IEC 695-2-2) |
Teste no conjunto inteiro; Placa & componentes plásticos UL94V-0 complacentes |
IEC 61000-4-2 |
|
5. Especificação da qualificação
Parâmetro |
Notas |
Vibração |
10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3 |
Choque mecânico |
minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z |
Frio (na operação) |
Anúncio IEC60068-2-1 |
Calor úmido |
IEC60068-2-67 CY |
Ciclismo da temperatura |
-40°C a 100°C, rampa 15°C/min., 500 ciclos |
Poder/ciclismo térmico |
Vin = minuto a máximo, carga máxima, 100 ciclos |
Marginalidade do projeto |
Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105% |
Teste de vida |
95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas |
Solderability |
IEC60068-2-20 |
6. Onda e curvas típicas
Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.
Figura 2: Eficiência na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C, de 40°C, e de 55°C (Vin nominal).
Figura 3: Dissipação de poder na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.
Figura 4: Dissipação de poder na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C, de 40°C, e de 55°C (que derating a tensão de entrada).
Figura 5: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui do pino 3 para fixar 1 (derating a tensão de entrada).
Figura 6: Lote térmico do conversor na corrente da carga máxima (100W) com o ar 25°C que flui na taxa de 200 LFM. O ar está fluindo através do conversor do pino 3 para fixar 1 (derating a tensão de entrada).
Figura 7: Curvas poder-derating da saída máxima contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui da entrada à saída (tensão de entrada nominal).
Figura 8: Lote térmico do conversor na corrente da carga máxima (100W) com o ar 25°C que flui na taxa de 200 LFM. O ar está fluindo através do conversor da entrada à saída (tensão de entrada nominal).
Figura 9: Transeunte de ligação na carga máxima (carga resistive) (20 ms/div). Tensão de entrada pre-aplicada. Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (2V/div)
Figura 10: Tempo de queda da parada programada na carga máxima (20 ms/div). Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (2V/div).
Figura 11: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch 1: Vout (200mV/div).
Figura 12: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Tampão da carga: 470μF, capacitor de tântalo do ESR de 30 mΩ e tampão 1μF cerâmico. Ch 1: Vout (200mV/div).
Figura 13: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (50mV/div). Capacidade da carga: capacitor 1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.
7. Especificações da função
7,1 Permita o controle (DE LIGAR/DESLIGAR) (Pin 2)
O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (de ligar/desligar) da possibilidade é útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder que arranja em seqüência acima. O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida. Um interruptor aberto do coletor (ou abra o dreno) é recomendado para o controle do pino da possibilidade. Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo evitarão qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao pino de Vin (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado dos circuitos DE LIGAR/DESLIGAR internos.
Figure A: Vários circuitos para conduzir o pino DE LIGAR/DESLIGAR.
Figura B: Circuitos DE LIGAR/DESLIGAR internos do pino.
7,2 Detecção remota (pinos 7 e 5)
A detecção remota permite que o conversor detecte a tensão da saída diretamente no ponto da carga e assim compensa automaticamente as perdas da distribuição & do contato do condutor da carga (figura C). Há uma ligação do sentido para cada terminal de saída, designada +Sense e - sentido. Estas ligações levam muito baixo a corrente comparada com as ligações da carga. Um resistor é conectado internamente entre o terminal do sentido e o terminal de saídas de potência. Se o sentido remoto não é usado, o sentido conduz necessidades de ser shorted a sua saída respectiva conduz (figura D).
Tem que ser tomado ao fazer conexões da saída. Se os terminais de saída desligarem antes das linhas de sentido, a corrente da carga máxima fluirá abaixo das linhas de sentido e danificará os resistores de detecção internos. Seja certo pôr sempre para baixo o conversor antes de fazer alguma conexão da saída. A tensão máxima da compensação para a linha gota é até 0.5V.
Figura C: Conexão remota do sentido.
Figura D: O sentido remoto não é usado.
7,3 Guarnição da tensão (Pin 6)
A tensão da saída pode ser ajustada para cima ou para baixo com um resistor externo. Há uma lógica positiva da guarnição e uma lógica negativa da guarnição disponíveis. Para a lógica positiva, a tensão da saída aumentará quando um resistor externo do aparamento é conectado entre a guarnição e o pino de +Vout/+Sense. A tensão da saída diminuirá quando um resistor externo do aparamento é conectado entre a guarnição e - o pino de Vout/-Sense. Um potenciômetro da guarnição da multi-volta 20KΩ pode igualmente ser usado para ajustar para cima ou para baixo a tensão da saída (figura E & F).
Guarnição-Acima |
Pin da guarnição a +Sense |
Pin da guarnição - ao sentido |
Guarnição-Para baixo |
Pin da guarnição - ao sentido |
Pin da guarnição a +Sense |
Figura E: Lógica positiva da guarnição.
Figura F: Conexão do potenciômetro da guarnição.
7,4 Características de proteção
·Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada está aumentando, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes que o conversor girar sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-Fora antes que o conversor desligar.
·Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da tensão especificada da parada programada do Atual-Limite da C.C. da saída, o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até que a condição procurar um caminho mais curto esteja removida. Isto impede o aquecimento excessivo do conversor ou da placa de carga.
·Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo. O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura das quedas detectadas do lugar pela quantidade do valor de temperatura excessiva da histerese do reinício da parada programada.
8. Consideração típica da aplicação e do projeto
8,1 Circuito típico da aplicação
Figura G: Circuito típico da aplicação (unidade da lógica negativa, permitida permanentemente).
8,2 Filtração da entrada
Os conversores de DC-DC, por natureza, geram níveis significativos de ruídos conduzidos e irradiados. Os ruídos conduzidos incluíram ruídos comuns do modo e do modo do diferencial. O ruído comum do modo é relacionado diretamente à capacidade parasítica eficaz entre os condutores da entrada do módulo de poder e a terra do chassi. O ruído diferencial do modo é através dos condutores da entrada. Recomenda-se ter algum nível de supressão do IEM ao módulo de poder. O ruído conduzido nas linhas eléctricas da entrada pode ocorrer como correntes do ruído do diferencial ou do comum-modo. O padrão exigido para emissões conduzidas é EN55022 a classe A (FCC Part15). (Veja a figura H).
Figura H: Filtração da entrada.
9. Teste a ondinha Output do método 9,1 & o teste do ruído a ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência. A ondinha de comutação fundamental da freqüência (ou a ondinha básica) estão no 100KHz à escala 1MHz; o ponto de ruído de alta freqüência do interruptor (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com uma largura de faixa de 20 megahertz para incluir todos os harmónicos significativos para os pontos de ruído. A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados diretamente contra os pinos da saída do conversor de poder, como mostrado abaixo. Isto faz a conexão possível a mais curto através dos terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído. O grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá o ruído do comum-modo à medida também. A instalação de teste padrão para medidas da ondinha & de ruído é mostrada em figura I. Um soquete da ponta de prova (Tektronix, P.N. 131.0258-00) é usado para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.
Figura mim: Meios do teste do padrão da ondinha & de ruído.
10. Informação física
10,1 Esboço mecânico
Notas:
1. Os pinos 4, 8 são 0,060" (1.52mm) diâmetro com 0,085" (2.16mm) ombros do suporte isolador do diâmetro.
2. Todos pinos restantes são 0,040" (1.02mm) diâmetro com 0,065" (1.65mm) ombros do suporte isolador do diâmetro.
3. Tolerâncias: x.xx ±0.02 dentro. (x.x±0.5mm)
x.xxx ±0.010 dentro. (x.xx±0.25mm)
10,2 Designações do Pin
Pin não. |
Nome |
Função |
1 |
Vin (+) |
Tensão de entrada positiva |
2 |
Permita |
A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta. |
3 |
Vin (-) |
Tensão de entrada negativa |
4 |
Vout (-) |
Tensão negativa da saída |
5 |
Sentido (-) |
Sentido remoto negativo. O sentido (-) pode ser conectado a Vout (-) ou à esquerda abrir. |
6 |
Guarnição |
Guarnição da tensão da saída. Deixe o pino da guarnição aberto para a tensão nominal da saída. |
7 |
Detecte (+) |
Sentido remoto positivo. O sentido (+) pode ser conectado a Vout (+) ou à esquerda abrir. |
8 |
Vout (+) |
Tensão positiva da saída |
Pessoa de Contato: Miss. Angel
Telefone: 1598940345
Fax: 86-755-3697544
Micro preto do plástico 3FF ao adaptador normal de SIM, micro 500pcs em um Polybag
Micro plástico padrão do ABS ao adaptador normal de SIM para o telemóvel
Micro Sim de venda quente ao adaptador padrão de Sim para o móbil normal
Adaptador Nano do ABS plástico SIM, adaptador Nano do cartão de IPhone 4 SIM
Adaptador Nano de IPhone 5 pretos SIM com 4FF Nano - 3FF
ABS plástico do adaptador Nano original de IPhone5 SIM Nano ao mini cartão
4FF - adaptador de 3FF SIM, Nano ao micro adaptador 500pcs de Sim em um Polybag
Micro SIM adaptador plástico do ABS 3FF para IPhone 4 ou IPhone 5
Plástico Nano 2 em 1 adaptador combinado do micro SIM para IPhone 5 1,2 x 0.9cm
