Módulo 8V do conversor de DC-DC

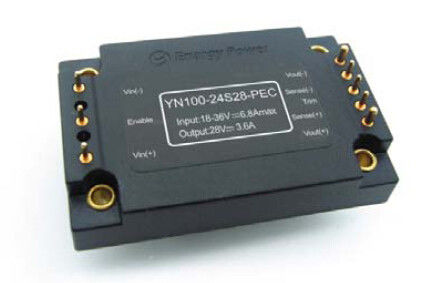

Saída 28V YN100-24S28-PEC dos conversores 100W de DC-DC

Características chaves

Potência de saída: 100W

Escala larga da entrada: 18-36Vdc

Eficiência de conversão alta: Até 93%

Linha regulamento a ±1%

Regulamento da carga a ±1%

Tensão do isolamento: 1500V

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobrecarga

O modo do soluço procura um caminho mais curto a proteção

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Vista geral do produto

Poder avançado do uso destes módulos do conversor de DC-DC

tecnologias do processamento, do controle e de empacotamento para fornecer

a rentabilidade do desempenho, da flexibilidade, da confiança e

de um componente maduro do poder. Braçadeira ativa de alta freqüência

o interruptor fornece a densidade de poder superior o de baixo nível de ruído e

eficiência elevada.

1. Características elétricas

1,1 Avaliações máximas absolutas

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão de entrada			45	VDC	Contínuo, inoperante
			40	VDC	Contínuo, operando-se
			45	VDC	Proteção transiente de funcionamento,<100ms>
Tensão do isolamento			2000	VDC	Entrada à saída
Temperatura de funcionamento	-40		100	℃	Temperatura do PWB
Temperatura de armazenamento	-55		105	℃
Permita - a tensão de Vin	-0,5		10	VDC

1,2 Entre características

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Escala de tensão de entrada	18	24	36	VDC
Fechamento da Sob-Tensão		17,5	17,9	VDC	Ponto de recuperação
	15,5	16,5		VDC	Proteja o ponto
Corrente de entrada máxima			6,7	A	Minuto de Vin, carga máxima da saída
Eficiência		92		%	Entrada avaliado; Carga avaliado
Dissipação, à espera		5	13	W	Nenhuma carga

1,3 Características de saída

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Ponto ajustado da tensão da saída	27,72	28,00	28,28	VDC	Tensão de entrada avaliado, nenhuma carga
Escala da tensão da saída	27,50	28,00	28,50	VDC
Escala da corrente de saída	0		3,57	A
Linha regulamento		±0.5	±1.0	%
Regulamento da carga		±0.09	±1.0	%
Limite atual	3,75	4,28	4,64	A	95% da tensão avaliado da saída
Corrente do curto-circuito	3,57	3,57	4,28	A
RMS		200		milivolt	Entrada nominal; carga máxima; 20MHz, largura de faixa
pico-à-pico		280		milivolt
Carga capacitiva do máquina			2200	μF

1,4 Características de resposta dinâmica

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Mude na corrente de saída		700		milivolt	50% a 75% a 50% Iout máximo; (di/dt= 0.1A/µs)
		720		milivolt	50% a 75% a 50% Iout máximo; (di/dt= 2.5A/µs)
Tempo de recuperação dinâmico		300		μS
Tempo de elevação da saída		15		Senhora	Partir do vin à elevação do vout a 90%
Overshoot da Volta-fora			5	Senhora

1,5 Características funcionais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Freqüência do interruptor	187	230	255	Quilohertz
Guarnição da saída		8		% de Vout	tTrim acima
		8			Guarnição para baixo
Permita a corrente			0,5	miliampère
Permita (DE LIGAR/DESLIGAR)	3,5		10	VDC	Em-controle, lógica alta ou flutuação
	-0,5		0,5	VDC	Fora-controle, lógica baixa
Proteção da sobrecarga	105	120	130	%	O modo atual, pulsa corrente (a carga rared 100%)
Proteção do curto-circuito			65	mΩ	Modo do soluço, desde a recuperação
Sobre a proteção da temperatura		105		℃	Proteja o ponto, em virtude da temperatura do PWB
		90		℃	Ponto de recuperação

1,6 Características do isolamento

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Tensão do isolamento	1500			VDC	Entrada à saída
	1500			VDC	Entrada à base
	500			VDC	Saída à base
Resistência do isolamento	10			MΩ	Em 500Vdc para testá-lo quando a pressão atmosférica e o R.H. forem 90%
Capacidade do isolamento		1000		PF

2. Características gerais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Peso		2.5(72)		Onça (g)
MTBF (calculado)	1			MHrs	TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta

3. Características ambientais

Parâmetro	Minuto	Tipo	Máximo	Unidades	Notas
Temperatura de funcionamento	-40		100	℃	temperatura baixa do PWB
Temperatura de armazenamento	-55		105	℃	Ambiental
Coeficiente de temperatura			±0.02	%/℃
Umidade	20		95	%R.H.

4. Conformidade dos padrões

Parâmetro	Notas
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Onda e curvas típicas

Figura 1: Eficiência na tensão nominal da saída contra.

corrente da carga para o mínimo, o substantivo, e o máximo

tensão de entrada em 25°C.

Figura 2: Eficiência na tensão nominal e em 60% da saída

poder avaliado contra a taxa do fluxo de ar para temperaturas do ar ambientais de

25°C, 40°C, e 55°C (tensão de entrada nominal).

Figura 3: Curvas derating potências de saída máximas contra.

temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM completamente

400 LFM com o ar que flui do pino 3 para fixar 1 (entrada nominal

tensão).

Figura 4: Ondinha da tensão da saída na entrada nominal

tensão e corrente avaliado da carga (20 mV/div). Carga

capacidade: capacitor 0.1μF e tântalo 10μF cerâmicos

capacitor. Largura de faixa: 20 megahertz.

Figura 5: Lote térmico do conversor na carga máxima

corrente (100W) com o ar 25°C que flui na taxa de

200 LFM. O ar está fluindo através do conversor de

pino 3 para fixar 1 (tensão de entrada nominal).

Figura 6: Lote térmico do conversor na carga máxima

corrente (100W) com o ar 25°C que flui na taxa de

200 LFM. O ar está fluindo através do conversor de

entrada à saída (tensão de entrada nominal).

Figura 7: Transeunte de ligação na carga máxima (carga resistive)

(100ms/div). Tensão de entrada pre-aplicada.

Ch1: Entrada DE LIGAR/DESLIGAR (1V/div; Ch2: Vout (20V/div)

Figura 8: Tempo de queda da parada programada na carga máxima (40 ms/div).

Ch1: Entrada DE LIGAR/DESLIGAR (1V/div; Ch2: Vout (20V/div)

Figura 9: Resposta da tensão da saída à etapa-mudança dentro

corrente da carga (50%-75%-50% de Iout (máximo); dI/dt =

0.1A/μs). Tampão da carga: 10μF, tântalo do ESR de 100 mΩ

capacitor e capacitor 0.1μF cerâmico. Ch1: Vout

(1V/div)

Figura 10: Resposta da tensão da saída à etapa-mudança na carga

corrente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga

tampão: 10μF, capacitor de tântalo de 100 mW ESR e 0.1μF cerâmicos

tampão. Ch1: Vout (1V/div)

6. Informação física

6,1 Esboço mecânico

Notas:

1. Os pinos 6, 10 são diâmetro de 1.52mm com diâmetro de 2.16mm.

2. Outro fixa o diâmetro de 1.02mm com diâmetro de 1.65mm.

3. Tolerâncias: x.x ±0.5mm.x.xx ±0.25mm

6,2 Designações do Pin

Pin não.	Nome	Função
1	Vin (+)	Tensão de entrada positiva
2	NU	NU
3	Permita	A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
4	NU	NU
5	Vin (-)	Tensão de entrada negativa
6	Vout (-)	Tensão negativa da saída
7	Sentido (-)	Sentido remoto negativo. O sentido (-) pode ser conectado a Vout (-) ou à esquerda abrir.
8	Guarnição	Guarnição da tensão da saída. Deixe o pino da guarnição aberto para a tensão nominal da saída.
9	Detecte (+)	Sentido remoto positivo. O sentido (+) pode ser conectado a Vout (+) ou à esquerda abrir.
10	Vout (+)	Tensão positiva da saída
