Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC

Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC

  • Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC
Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC
Detalhes do produto:
Lugar de origem: China
Marca: Enargy
Número do modelo: YN150-24DB15-PEC
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Tempo de entrega: 1-8 semanas
Termos de pagamento: negociação
Habilidade da fonte: 1000pcs/week
Contato
Descrição de produto detalhada
Realçar:

Conversor isolado da C.C. da C.C.

,

conversor da C.C. da C.C. do poder superior

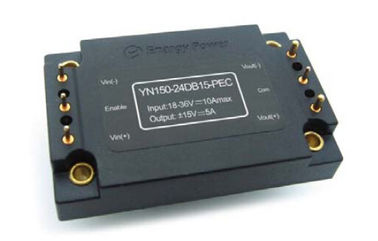

Saída 15V YN150-24DB15-PEC dos conversores 150W de DC-DC

Características chaves

Potência de saída: 150W

Escala larga da entrada: 18-36Vdc

Eficiência de conversão alta: Até 91%

Linha regulamento a ±1%

Regulamento da carga a ±1%

Tensão do isolamento: 1500V

Permita o controle (DE LIGAR/DESLIGAR)

Output a proteção da sobrecarga

Proteção de temperatura excessiva

Fechamento da sob-tensão da entrada

Vista geral do produto

Poder avançado do uso destes módulos do conversor de DC-DC

tecnologias do processamento, do controle e de empacotamento para fornecer

a rentabilidade do desempenho, da flexibilidade, da confiança e

de um componente maduro do poder. Braçadeira ativa de alta freqüência

o interruptor fornece a densidade de poder superior o de baixo nível de ruído e

eficiência elevada.

1. Características elétricas

1,1 Avaliações máximas absolutas

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada

40

VDC

Contínuo, inoperante

38

VDC

Contínuo, operando-se

40

VDC

Proteção transiente de funcionamento,<100ms>

Tensão do isolamento

2000

VDC

Entrada à saída

Temperatura de funcionamento

-40

100

Em virtude da temperatura do PWB

Temperatura de armazenamento

-55

105

Permita - a tensão de Vin

-2

10

VDC

1,2 Entre características

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Escala de tensão de entrada

18

24

36

VDC

Fechamento da Sob-Tensão

17,5

17,9

VDC

Ponto de recuperação

15,5

16,5

VDC

Proteja o ponto

Corrente de entrada máxima

10

A

Minuto de Vin, carga máxima da saída

Eficiência

89

%

Entrada avaliado; Carga avaliado

Dissipação, à espera

12

W

Nenhuma carga

1,3 Características de saída

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Ponto ajustado da tensão da saída

14,85

15

15,15

VDC

+Vout

Tensão de entrada avaliado, nenhuma carga

-14,85

-15

-15,15

VDC

- Vout

Escala da tensão da saída

14,55

15

15,45

VDC

+Vout

Tensão de entrada avaliado, carga

-14,55

-15

-15,45

VDC

- Vout

Escala da corrente de saída

5

A

+Vout

Ao mesmo tempo aumento dois a carga

5

A

- Vout

Linha regulamento

±0.5

±1

%

+Vout

Ao mesmo tempo aumento dois a carga

±0.5

±1

%

- Vout

Regulamento da carga

±0.5

±1

%

+Vout

Ao mesmo tempo aumento dois a carga

±0.5

±1

%

- Vout

Sobrecarga da saída

proteção

5,25

5,75

6,5

A

+Vout

95% da tensão avaliado da saída, carga

5,25

5,75

6,5

A

- Vout

Corrente do curto-circuito

7

A

+Vout

Dois simultâneos procuram um caminho mais curto

7

A

- Vout

Ondinha (RMS)

100

milivolt

+Vout

Entrada nominal; carga máxima; 20 megahertz

largura de faixa.

100

milivolt

- Vout

Ruído (Pico-à-Pico)

150

milivolt

+Vout

150

milivolt

- Vout

Carga capacitiva

do themachine

220

1800

μF

+Vout

220

1800

μF

- Vout

1,4 Características de resposta dinâmica

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Mude na corrente de saída

480

milivolt

50% a 75% a 50% Iout máximo; (di/dt=

0.1A/μs)

600

milivolt

50% a 75% a 50% Iout máximo; (di/dt=

2.5A/μs)

Tempo de recuperação dinâmico

300

μS

Tempo de ligação

30

Senhora

Partir do vin à elevação do vout a 90%

Overshoot da Volta-fora

5

5

Senhora

1,5 Características funcionais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Freqüência do interruptor

187

230

255

Quilohertz

Permita a corrente

10

miliampère

Permita (DE LIGAR/DESLIGAR)

3,5

10

VDC

Em-controle, lógica alta ou flutuação

-0,5

0,5

VDC

Fora-controle, lógica baixa

Proteção da sobrecarga

105

115

130

%

O modo atual, pulsa corrente (a carga rared 100%)

Proteção do curto-circuito

65

Modo do soluço, desde a recuperação

Sobre a proteção da temperatura

105

Proteja o ponto, em virtude da temperatura do PWB

90

Ponto de recuperação

1,6 Características do isolamento

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão do isolamento

1500

VDC

Entrada à saída

1500

VDC

Entrada à base

500

VDC

Saída à base

Resistência do isolamento

100

Em 500Vdc para testá-lo quando atmosférico

a pressão e o R.H. são 90%

Capacidade do isolamento

1000

PF

2. Características gerais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Peso

2.8(80)

Onça (g)

MTBF (calculado)

1

MHrs

TR-NWT-000332; carga de 80%, 300LFM,

40℃ Ta

3. Características ambientais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamento

-40

100

temperatura baixa do PWB

Temperatura de armazenamento

-55

105

Ambiental

Coeficiente de temperatura

±0.02

%/℃

Umidade

20

95

%R.H.

4. Conformidade dos padrões

Parâmetro

Notas

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. Onda e curvas típicas

Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 0Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 1

Figura 1: Eficiência na tensão nominal da saída contra.
corrente da carga para o mínimo, o substantivo, e o máximo
tensão de entrada em 25°C.

Figura 2: Eficiência na tensão nominal e em 60% da saída
poder avaliado contra a taxa do fluxo de ar para temperaturas do ar ambientais
de 25°C, de 40°C, e de 55°C (tensão de entrada nominal).

Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 2Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 3

Figura 3: Curvas derating potências de saída máximas contra.
temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM completamente
400 LFM com o ar que flui do pino 3 para fixar 1 (entrada nominal
tensão).

Figura 4: Ondinha da tensão da saída na entrada nominal
tensão e corrente avaliado da carga (20 mV/div). Carga
capacidade: capacitor 0.1μF e tântalo 10μF cerâmicos
capacitor. Largura de faixa: 20 megahertz.

Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 4Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 5

Figura 5: Lote térmico do conversor na carga máxima
corrente (150W) com o ar 25°C que flui na taxa de
200 LFM. O ar está fluindo através do conversor de
pino 3 para fixar 1 (tensão de entrada nominal).

Figura 6: Lote térmico do conversor na carga máxima
corrente (150W) com o ar 25°C que flui na taxa de
200 LFM. O ar está fluindo através do conversor de
entrada à saída (tensão de entrada nominal).

Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 6Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 7

Figura 7: Transeunte de ligação na carga máxima (carga resistive)
(20ms/div). Tensão de entrada pre-aplicada.
Ch1: Vout (10V/div); Ch2: Entrada DE LIGAR/DESLIGAR (2V/div)

Figura 8: Tempo de queda da parada programada na carga máxima (40 ms/div).
Ch1: Vout (10V/div); Ch2: Entrada DE LIGAR/DESLIGAR (2V/div)

Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 8Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 9

Figura 9: Resposta da tensão da saída à etapa-mudança dentro
corrente da carga (50%-75%-50% de Iout (máximo); dI/dt =
0.1A/μs). Tampão da carga: 10μF, tântalo do ESR de 100 mΩ
capacitor e capacitor 1μF cerâmico. Ch1: Vout+
(200mV/div), Ch2: Vout - (200mV/div)

Figura 10: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs).
Tampão da carga: 10μF, capacitor de tântalo de 100 mW ESR e
tampão 0.1μF cerâmico. Ch1: Vout+ (200mV/div), Ch2:
Vout- (200mV/div)

6. Informação física


6,1 Esboço mecânico

Módulo de temperatura excessiva 18 dos conversores da proteção DC-DC - 36V C.C. YN150-24DB15-PEC 10

Notas:
1. Fixa 4, 6 são diâmetro de 1.52mm com diâmetro de 2.16mm.
2. Fixa 1, 3 são diâmetro de 1.02mm com diâmetro de 1.65mm.
3. Tolerâncias: x.x ±0.5mm.x.xx ±0.25mm

6,2 Designações do Pin

Pin não.

Nome

Função

1

Vin (+)

Tensão de entrada positiva

3

Permita

A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.

5

Vin (-)

Tensão de entrada negativa

6

Vout (-)

Tensão negativa da saída

9

COM

Terra

10

Vout (+)

Tensão positiva da saída

Contacto
