Lugar de origem: | China |
Marca: | Enargy |
Número do modelo: | XD30-12S12-POC |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Tempo de entrega: | 1-8 semanas |
Termos de pagamento: | negociação |
Habilidade da fonte: | 1000pcs/week |
Realçar: | Conversor isolado da C.C. da C.C.,módulo do conversor C.C.-C.C. |
---|

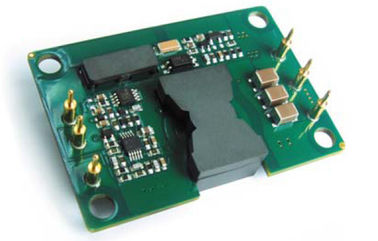

Saída 12V XD30-12S12-POC dos conversores 30W de DC-DC
Características chaves
Potência de saída: 30W
Escala larga da entrada: 10-20Vdc
Eficiência de conversão alta: Até 90%
Linha regulamento a ±1%
Regulamento da carga a ±1%
Freqüência de funcionamento fixa
Tensão do isolamento: 1500V
Permita o controle (DE LIGAR/DESLIGAR)
Output a proteção da sobretensão
Output a proteção da sobrecarga
O modo do soluço procura um caminho mais curto a proteção
Proteção de temperatura excessiva
Fechamento da sob-tensão da entrada
Guarnição da tensão da saída: -8~+10%
Vista geral do produto
Poder avançado do uso destes módulos do conversor de DC-DC
tecnologias do processamento, do controle e de empacotamento para fornecer
a rentabilidade do desempenho, da flexibilidade, da confiança e
de um componente maduro do poder. Braçadeira ativa de alta freqüência
o interruptor fornece a densidade de poder superior o de baixo nível de ruído e
eficiência elevada.
A introdução de produto
A série de XD é um único conversor independente regulado da saída que use um pacote não padronizado do tijolo da indústria. A eficiência elevada mesma é um resultado da topologia patenteada CORP de ENARGY que usa a correção síncrono e um projeto inovativo da construção para minimizar a dissipação de calor e para reservar extremamente densidades de poder superior. O poder dissipado pelo conversor é tão baixo que um dissipador de calor não está exigido, que salvar o custo, peso, altura, e esforço da aplicação. Todos os componentes do poder e do controle são montados à carcaça do PWB da multi-camada com tecnologia da montagem da superfície do highyield, tendo por resultado um produto mais seguro.
1. Características elétricas
As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.
1,1 Avaliações máximas absolutas
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Tensão de entrada | 22 | VDC | Contínuo, inoperante | ||
20 | VDC | Contínuo, operando-se | |||
22 | VDC | Proteção transiente de funcionamento,<100ms> | |||
Tensão do isolamento | 2000 | VDC | Entrada à saída | ||
Temperatura de funcionamento | -55 | 100 | ℃ | ||
Temperatura de armazenamento | -55 | 125 | ℃ | ||
Permita - a tensão de Vin | -2,0 | 15 | VDC |
1,2 Entre características
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
escala de tensão de entrada | 10 | 12 | 20 | VDC | Contínuo |
Fechamento da Sob-Tensão | 9,0 | 9,5 | 9,9 | VDC | Ponto inicial de ligação |
8,5 | 9,0 | 9,5 | VDC | Volta - fora do ponto inicial | |
Corrente de entrada máxima | 5 | A | Carga máxima; entrada 10Vdc | ||
Eficiência | 88 | % |
Carga máxima, tensão de entrada de avaliação Figuras 1-4 |
||
Dissipação | 4 | 8 | W | Nenhuma carga | |
Corrente de entrada deficiente | 5 | miliampère | Permita o ponto baixo do pino | ||
Recomende a entrada externo Capacidade |
100 | F | ESR típico 0.1-0.2W |
1,3 Características de saída
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Ponto ajustado da tensão da saída | 11,88 | 12,00 | 12,12 | VDC | Entrada nominal; Nenhuma carga |
Escala da tensão da saída | 11,80 | 12,00 | 12,20 | VDC | Nenhuma carga à carga máxima |
Escala da corrente de saída | 0 | 2,5 | A |
Assunto a derating térmico, 100LFM; Figuras 5 - 8 |
|
Linha regulamento | ±0.2 | ±1 | % | Baixa linha à linha alta; carga máxima | |
Regulamento da carga | ±0.2 | ±1 | % | Nenhuma carga à carga máxima; entrada nominal | |
Regulamento de temperatura | ±0.002 | ±0.02 | %/°C | Sobre a variação da temperatura de funcionamento | |
Limite atual | 3,0 | A | Tensão 90% da saída do substantivo | ||
Corrente do curto-circuito | 0 | 10 | 20 | A | Tensão da saída <250 mV=""> |
Ondinha (RMS) | 15 | milivolt |
Entrada nominal; carga máxima; 20 megahertz largura de faixa; Veja figura 13 |
||
Propale (Pico-à-Pico) | 75 | milivolt | |||
Tampão da saída máxima. | 2200 | μF | Entrada nominal; carga máxima | ||
Guarnição da tensão da saída | -8 | +10 | % | Entrada nominal; carga máxima |
1,4 Características de resposta dinâmica
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Mude na corrente de saída (di/dt= 0.1A/us) |
350 | milivolt | 50% a 75% a 50% Iout máximo; Figura 11 | ||
Mude na corrente de saída (di/dt= 2.5A/us) |
400 | milivolt | 50% a 75% a 50% Iout máximo; Figura 12 | ||
Tempo de estabelecimento | 300 | nós | Ao nom de dentro 1% Vout. | ||
Tempo de ligação | 5 | Senhora | Carga máxima; Nom de Vout=90%. Figura 9 | ||
Tempo de queda da parada programada | 2 | Senhora | Carga máxima; Nom de Vout=10%. Figura 10 | ||
Overshoot da tensão da saída | 5 | % |
1,5 Características funcionais
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Freqüência do interruptor | 180 | 200 | 230 | Quilohertz | Fase regulamentar e fase do isolamento |
Guarnição (Pin6) | Veja a guarnição da tensão da parte 7,2 (Pin6) | ||||
Output a guarnição da tensão | 10 | % | Guarnição acima, Pin da guarnição (-) a Vout. | ||
8 | % | Guarnição para baixo, Pin da guarnição (+) a Vout. | |||
Permita o controle (DE LIGAR/DESLIGAR) (Pin1) | Veja a parte 7,1 | ||||
Permita a tensão Permita a corrente de fonte |
15 | VDC | Permita a flutuação do pino | ||
1 | miliampère | ||||
Permita o controle (DE LIGAR/DESLIGAR) Lógica positiva |
1,0 | 15 | VDC | Em-Controle, lógica alta ou flutuação | |
-0,5 | 0,3 | VDC | Fora-Controle, lógica baixa | ||
Proteção da sobretensão | 110 | 130 | % | Nenhuma carga, ponto inicial do limite da tensão | |
Proteção da sobrecarga | 110 | % |
Atual-Modo, pulso pela corrente do pulso Ponto inicial do limite, (carga de %Rated) |
||
Procurar um caminho mais curto a proteção | 65 | mΩ |
Tipo: Modo do soluço, Não-Travando, A Auto-Recuperação, ponto inicial, procura um caminho mais curto Resistência |
1,6 Características do isolamento
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Tensão do isolamento | 1500 | VDC | Entrada à saída | ||
Resistência do isolamento | 10 | MΩ |
Em 500VDC para testá-lo quando atmosférico a pressão e o R.H. são 90% |
||
Capacidade do isolamento | 1000 | PF |
2. Características gerais
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Peso | 0.88(25) | Onça (g) | Quadro aberto | ||
MTBF (calculado) | 1 | MHrs1 |
TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta |
3. Características ambientais
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Temperatura de funcionamento | -55 | +100 | ℃ | Temperatura prolongada, baixa do PWB | |
Temperatura de armazenamento | -55 | +125 | ℃ | Ambiental | |
Coeficiente de temperatura | ±0.02 | %/℃ | |||
Umidade | 20 | 95 | %R.H. | Humidade relativa, não - condensando-se |
4. Conformidade dos padrões
Parâmetro | Notas |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
Teste da chama da agulha (IEC 695-2-2) | teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes |
IEC 61000-4-2 |
5. Especificação da qualificação
Parâmetro | Notas |
Vibração | 10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3 |
Choque mecânico | minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z |
Frio (na operação) | Anúncio IEC60068-2-1 |
Calor úmido | IEC60068-2-67 CY |
Ciclismo da temperatura | -40°C a 100°C, rampa 15°C/min., 500 ciclos |
Poder/ciclismo térmico | Vin = minuto a máximo, carga máxima, 100 ciclos |
Marginalidade do projeto | Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105% |
Teste de vida | 95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas |
Solderability | IEC60068-2-20 |
6. Onda e curvas típicas
Figura 1: Eficiência na tensão nominal da saída contra a carga
corrente para o mínimo, o substantivo, e a tensão de entrada máxima
em 25°C.
Figura 2: Eficiência na tensão nominal e em 60% da saída
poder avaliado contra a taxa do fluxo de ar para temperaturas do ar ambientais de
25°C, 40°C, e 55°C (Vin nominal).
Figura 3: Dissipação de poder na tensão nominal da saída contra.
corrente da carga para o mínimo, o substantivo, e a entrada máxima
tensão em 25°C.
Figura 4: Dissipação de poder na tensão nominal da saída e
poder avaliado de 60% contra a taxa do fluxo de ar para o ar ambiental
temperaturas de 25°C, de 40°C, e de 55°C (que derating a entrada
tensão).
Figura 5: Curvas derating potências de saída máximas contra.
temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM completamente
400 LFM com o ar que flui do pino 1 para fixar 3 (derating a entrada
tensão).
Figura 6: Lote térmico do conversor na corrente da carga de 2,5 ampères
(30W) com o ar 25°C que flui na taxa de 200 LFM. O ar é
fluxo através do conversor do pino 1 para fixar 3 (derating
tensão de entrada).
Figura 7: Curvas poder-derating da saída máxima contra.
temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM completamente
400 LFM com o ar que flui da entrada à saída (substantivo
tensão de entrada).
Figura 8: Lote térmico do conversor na corrente da carga de 2,5 ampères
(30W) com o ar 25°C que flui na taxa de 200 LFM. O ar é
fluxo através do conversor da entrada à saída (substantivo
tensão de entrada).
Figura 9: Transeunte de ligação na carga máxima (carga resistive) (10
ms/div). Tensão de entrada pre-aplicada. Ch 1: Vout (10V/div). Ch
2: Entrada DE LIGAR/DESLIGAR (10V/div)
Figura 10: Tempo de queda da parada programada na carga máxima (10 ms/div).
Ch 1: Vout (10V/div)
Ch 2: Entrada DE LIGAR/DESLIGAR (10V/div)
Figura 11: Resposta da tensão da saída à etapa-mudança na carga
atual (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Carga
tampão: 10μF, capacitor de tântalo de 100 mW ESR e 0.1μF
capacitor cerâmico. Ch 1: Vout (500mV/div).
Figura 12: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Carga
tampão: 10μF, capacitor de tântalo de 30 mW ESR e 0.1μF
tampão cerâmico. Ch 1: Vout (500mV/div).
Figura 13: Ondinha da tensão da saída na tensão de entrada nominal
e corrente avaliado da carga (20 mV/div). Capacidade da carga: 1μF
capacitor cerâmico e capacitor de tântalo 10μF. Largura de faixa:
20 megahertz.
7. Especificações da função
7,1 Permita o controle (DE LIGAR/DESLIGAR) (Pin 1)
O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (DE LIGAR/DESLIGAR) da possibilidade
é útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder acima arranjar em seqüência.
O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida.
abra o coletor (ou abra o dreno) que o interruptor é recomendado para o controle do pino da possibilidade.
Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou
remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo vão faz4e-lo
evite qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao Vin
pino (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado de
os circuitos DE LIGAR/DESLIGAR internos.
Figure A: Vários circuitos para conduzir o pino DE LIGAR/DESLIGAR.
Figura B: Circuitos DE LIGAR/DESLIGAR internos do pino
7,2 Guarnição da tensão (Pin 6)
A tensão da saída pode ser ajustada para cima ou para baixo com um resistor externo. A tensão da saída aumentará quando
o resistor externo do aparamento é conectado entre o pino da guarnição e da COM. A tensão da saída diminuirá quando
o resistor externo do aparamento é conectado entre o pino da guarnição e do Vout (+). (Figura C).
Guarnição da saída
Guarnição-Acima | Pin da guarnição a COM |
Guarnição-Para baixo | Pin da guarnição a Vout (+) |
Figura C: circuito externo da guarnição da Saída-tensão
7,3 Características de proteção
·Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita
um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada for
aumentar, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes do conversor
girará sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-Fora
antes do conversor desligará.
·Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez que
a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da saída especificada
A tensão da parada programada do Atual-Limite da C.C., o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até
procurar um caminho mais curto a circunstância é removido. Isto impede o aquecimento excessivo do conversor ou da placa de carga.
·Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo.
O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança
o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura do detectado
as quedas do lugar pela quantidade da parada programada de temperatura excessiva reiniciam o valor da histerese.
8. Consideração típica da aplicação e do projeto
8,1 Circuito típico da aplicação
Figura D: Circuito típico da aplicação (unidade da lógica negativa, permitida permanentemente).
Figura E: Filtração da entrada
8,2 Filtração da entrada
Os conversores de DC-DC, por natureza, geram significativo
níveis de ruídos conduzidos e irradiados.
os ruídos conduzidos incluíram o modo e o diferencial comuns
ruídos do modo. O ruído comum do modo é relacionado diretamente
à capacidade parasítica eficaz entre o poder
terra dos condutores e do chassi da entrada do módulo.
o ruído diferencial do modo é através dos condutores da entrada. É
recomendou ter algum nível de supressão do IEM a
o módulo de poder.
O ruído conduzido nas linhas eléctricas da entrada pode ocorrer
como correntes do ruído do diferencial ou do comum-modo.
o padrão exigido para emissões conduzidas é EN55022
Classe A (FCC Part15). (Veja a figura E)
9. Teste o método
9,1 Output o teste da ondinha & do ruído
A ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência.
a ondinha de comutação fundamental da freqüência (ou a ondinha básica) estão no 100KHz à escala 1MHz; o interruptor de alta freqüência
o ponto de ruído (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com 20
Largura de faixa do megahertz para incluir todos os harmónicos significativos para os pontos de ruído.
A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados
diretamente contra o conversor de poder output os pinos, como mostrado abaixo. Isto faz a conexão possível a mais curto transversalmente
os terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído.
o grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá
ruído do comum-modo à medida também.
A instalação de teste padrão para medidas da ondinha & de ruído é mostrada na figura F. Um soquete da ponta de prova (Tektronix, P.N.
131.0258-00) são usados para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.
Figura F: Meios do teste do padrão da ondinha & de ruído.
10. Informação física
10,1 Esboço mecânico
10,2 Designações do Pin
Pin não. | Nome | Função |
1 | Permita | A entrada de TTL para desligar o conversor SOBRE e, provido para Vin (-), com o interno levanta. |
2 | Vin (-) | Tensão de entrada negativa |
3 | Vin (+) | Tensão de entrada positiva |
4 | Vout (+) | Tensão positiva da saída |
5 | COM | Terra |
6 | Guarnição | Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída. |
Pessoa de Contato: Miss. Angel
Telefone: 1598940345
Fax: 86-755-3697544
Micro preto do plástico 3FF ao adaptador normal de SIM, micro 500pcs em um Polybag
Micro plástico padrão do ABS ao adaptador normal de SIM para o telemóvel
Micro Sim de venda quente ao adaptador padrão de Sim para o móbil normal
Adaptador Nano do ABS plástico SIM, adaptador Nano do cartão de IPhone 4 SIM
Adaptador Nano de IPhone 5 pretos SIM com 4FF Nano - 3FF
ABS plástico do adaptador Nano original de IPhone5 SIM Nano ao mini cartão
4FF - adaptador de 3FF SIM, Nano ao micro adaptador 500pcs de Sim em um Polybag
Micro SIM adaptador plástico do ABS 3FF para IPhone 4 ou IPhone 5
Plástico Nano 2 em 1 adaptador combinado do micro SIM para IPhone 5 1,2 x 0.9cm
