Parque industrial de Gaoxin, zona nova de Guangming, cidade de Shenzhen, província de Guangdong, China | Angelwang66@126.com |
Lugar de origem: | China |
Marca: | Enargy |
Número do modelo: | SC72-220S24 |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Tempo de entrega: | 1-8 semanas |
Termos de pagamento: | negociação |
Habilidade da fonte: | 15000Pcs/week |
Realçar: | Fontes de alimentação da categoria médica,C.A. ao conversor da C.C. |
---|

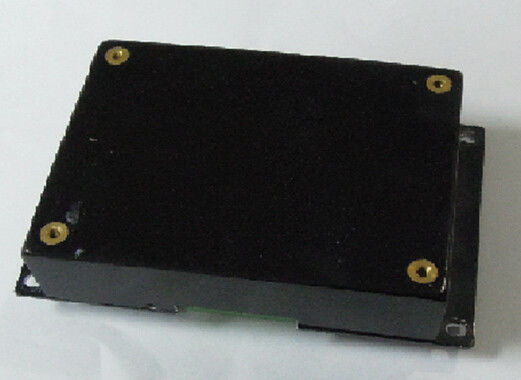

Saída médica 24VDC/3A SC72-220S24 da fonte de alimentação 72W
Características chaves
Escala da entrada da C.A.: 90~265Vac
Únicas saídas: 24V/3.0A
Eficiência elevada: 85%
Linha regulamento: ≤±2%
Regulamento da carga: ≤±2%
Baixo ripple&noise: ≤100mV
procurar um caminho mais curto a proteção
Saída sobre a proteção da tensão
Entrada sobre a proteção da tensão
Sobre a proteção da temperatura
Natural esfrie
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão de entrada avaliado |
110 |
|
240 |
VAC |
|
Escala de tensão de entrada da C.A. |
90 |
|
265 |
VAC |
|
Escala de freqüência da entrada da C.A. |
47 |
|
63 |
Hertz |
|
Corrente do inrush da entrada |
|
|
60 |
A |
Tensão de entrada máxima, 25℃, primeiro começo |
Eficiência |
84 |
85 |
|
% |
Tensão de entrada avaliado, carga avaliado |
Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Escala da tensão da saída |
23,5 |
24 |
24,5 |
VDC |
|
|
Escala da corrente de saída |
0 |
|
3 |
A |
|
|
Linha regulamento |
|
|
±2 |
% |
|
|
Regulamento da carga |
|
|
±2 |
% |
|
|
Estabilização da tensão precisão |
|
|
±2 |
% |
|
|
Regulamento de temperatura |
|
±0.02 |
|
%/°C |
Sobre a variação da temperatura de funcionamento |
|
Ondinha & ruído |
|
|
100 |
milivolt |
Uma largura de faixa de 20 megahertz. saída com o capacitor 10uF eletrolítico e o capacitor 0.1uF cerâmico na corrente completamente avaliada. |
|
Resposta dinâmica |
Desvio |
|
|
±5 |
% |
25% a 50% a 25% Iout máximo, 50% a 75% a 50% Iout máximo, 2.5A/us |
Tempo de estabelecimento |
|
|
300 |
nós |
Ao nom de dentro 1% Vout. |
|
Tempo de atraso de ligação |
|
|
8 |
s |
220Vac, carga máxima |
|
Overshoot da tensão da saída |
|
|
±5 |
% |
|
|
Capacidade de saída |
|
1000 |
|
μF |
|
|
Sinal de TTL |
3 |
|
12 |
V |
Nível elevado, aprovação da saída |
|
-0,3 |
|
1 |
V |
De baixo nível, falha da saída |
Características da proteção
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Entrada sobre a proteção da tensão |
Proteja a tensão |
275 |
|
300 |
VAC |
|
Tensão da recuperação |
265 |
|
280 |
VAC |
|
|
Saída sobre a proteção da tensão |
26 |
|
28 |
VDC |
Tensão constante |
|
Procurar um caminho mais curto a proteção |
|
|
10 |
mΩ |
Soluço |
|
Proteção de temperatura excessiva |
|
Exigido para reiniciar |
Características gerais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
100 |
|
|
KHrs |
Entrada avaliado, carga máxima, 25℃ |
Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
-30 |
|
+70 |
℃ |
|
Temperatura de armazenamento |
-40 |
|
+85 |
℃ |
|
Humidade relativa |
5 |
|
95 |
% |
|
Umidade do armazenamento |
10 |
|
95 |
% |
|
Altura |
|
|
3000 |
m |
|
Pressão atmosférica |
70 |
|
106 |
KPa |
|
Características de segurança
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Tensão do isolamento |
Entrada à saída |
1500 |
|
|
VAC |
10mA/1min, nenhum formar arcos e divisão |
Entrada à terra |
1500 |
|
|
VAC |
||
Saída à terra |
500 |
|
|
VDC |
10mA/1min, nenhum formar arcos e divisão |
|
Resistência do isolamento |
Entrada à saída |
10 |
|
|
MΩ |
500Vdc/1min, pressão atmosférica normal, umidade de 90% |
Corrente do escapamento |
Entrada à terra |
|
|
1,5 |
miliampère |
240Vac, condição normal |
Características da compatibilidade electrónica
Artigo |
Padrões |
Circunstâncias |
Notas |
|
CE |
EN55022 |
Classe B |
Passe o teste do sistema |
|
RE |
EN55022 |
Classe B |
Passe o teste do sistema |
|
Harmónico |
EN61000-3-2 |
Exigências das lâmpadas do C |
Critério B |
|
Flutuações e cintilação da tensão |
EN61000-3-3 |
Exigências de equipamentos da classe A |
Critério B |
|
Impulso |
EN61000-4-5 |
Modo diferencial ±2KV, mode±4KV comum |
Critério B |
|
MERGULHO |
EN61000-4-11 EN55024 |
Mergulho da tensão a 0%Ut, 10ms |
Critério B, teste na fase 0, 90, 180 e 270 |
|
Mergulho da tensão a 40%Ut, 20ms |
||||
Mergulho da tensão a 70%Ut, 50ms |
||||
ESD |
Descarga do ar |
EN61000-4-2 |
±8KV |
Critério B |
Descarga do contato |
EN61000-4-2 |
±4KV |
Critério B |
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Esboço mecânico
Length×width×heigth: 4.72×2.99×0.94 (dentro),
Designações do conector
Pin não. |
Nome |
Função |
1 |
VO+ |
Tensão positiva da saída |
2 |
Terra |
Tensão negativa da saída |
3 |
TTL |
Sinal de TTL |
4 |
N |
Entrada da C.A. |
5 |
L |
Entrada da C.A. |
6 |
FG |
A terra |
