Lugar de origem: | China |
Marca: | Enargy |
Número do modelo: | SC60G-220S24 |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Tempo de entrega: | 1-8 semanas |
Termos de pagamento: | negociação |
Habilidade da fonte: | 15000Pcs/week |
Realçar: | Fontes de alimentação da categoria médica,C.A. ao conversor da C.C. |
---|

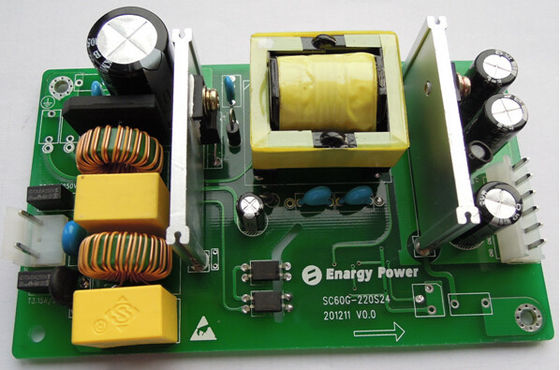

Saída médica 24VDC/2.5A SC60D-220S24A da fonte de alimentação 60W
Características chaves
Escala da entrada da C.A.: 90~264Vac
Únicas saídas: 24V/2.5
Eficiência elevada: 86%
Linha regulamento: ≤±1%
Regulamento da carga: ≤±1%
Baixo ripple&noise: 150mV
Tensão do isolamento: 4000Vac
Nenhuma exigência mínima da carga
Função hesitando da freqüência
procurar um caminho mais curto a proteção
Saída sobre a proteção atual
Saída sobre a proteção da tensão
Natural esfrie
RoHS complacente
Avaliação chama-retardada UL94V-0
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão de entrada avaliado |
100 |
220 |
240 |
VAC |
|
Escala de tensão de entrada da C.A. |
90 |
220 |
264 |
VAC |
|
Escala de freqüência da entrada da C.A. |
45 |
|
63 |
Hertz |
|
Corrente de entrada máxima |
|
|
2 |
A |
Tensão de entrada mínima, carga máxima |
Corrente do inrush da entrada |
|
|
60 |
A |
Tensão de entrada máxima, 25℃, primeiro começo |
Eficiência |
|
86 |
|
% |
Tensão de entrada avaliado, carga avaliado |
Tempo de atraso de ligação |
|
|
1,5 |
S |
220VAC entrada, carga máxima |
Tempo de posse de Turn-0ff |
10 |
|
|
Senhora |
110VAC entrada, carga máxima |
Dissipação |
|
|
0,6 |
W |
Nenhuma carga |
Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Escala da tensão da saída |
23,52 |
24 |
24,48 |
VDC |
|
|
Escala da corrente de saída |
|
|
2,5 |
A |
220VAC entrada, 6A para 1 segundo |
|
Linha regulamento |
|
±1 |
|
% |
|
|
Regulamento da carga |
|
±1 |
|
% |
|
|
Ondinha & ruído |
|
|
150 |
milivolt |
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz |
|
Resposta dinâmica |
Desvio |
|
|
200 |
milivolt |
50% a 75% a 50% Iout máximo, 0.1A/us |
Tempo de estabelecimento |
|
|
200 |
nós |
Ao nom de dentro 1% Vout. |
|
Tempo de elevação de ligação |
|
|
50 |
Senhora |
Carga máxima, 10%~90% Vout |
|
Overshoot da tensão da saída |
|
|
±5 |
% |
|
|
Capacidade de saída |
|
|
2200 |
μF |
Modo de carga: CR |
Características da proteção
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Saída sobre a proteção da tensão |
110 |
120 |
130 |
% |
Fechamento, exigido para reiniciar |
Saída sobre a proteção da carga |
3 |
|
5 |
A |
Soluço |
Procurar um caminho mais curto a proteção |
|
|
10 |
mΩ |
Soluço |
Características gerais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
50 |
|
|
KHrs |
Entrada avaliado, carga máxima, 25℃ |
Peso |
|
|
160 |
g |
|
Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
0 |
|
+70 |
℃ |
Figures1 |
Temperatura de armazenamento |
-40 |
|
+85 |
℃ |
|
Humidade relativa |
10 |
|
90 |
%RH |
|
Altura |
|
|
3000 |
m |
|
Características de segurança
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Tensão do isolamento |
Entrada à saída |
4000 |
|
|
VAC |
5mA/1min, nenhum formar arcos e divisão |
Resistência do isolamento |
Entrada à saída |
|
100 |
|
MΩ |
500Vdc/1min, pressão atmosférica normal, umidade de 90% |
Qualificação ambiental
Parâmetro |
Notas |
Vibração |
Conforma-se a MIL-STD-810E, método 516,5, pro I, IV, VI; EN60068-2-6, IEC68-2-6 |
Choque mecânico |
Conforma-se a MIL-STD-810E/F, Method514.4, EN60068-2-27, EN60068-2-47, IEC68-2-47, JIS C0041-1987 |
Capacidade da solda |
IEC60068-2-20 |
Características da compatibilidade electrónica
Artigo |
Padrões |
Circunstâncias |
Notas |
CE |
EN55022 |
Classe A |
Passe o teste do sistema |
RE |
EN55022 |
Classe A |
Passe o teste do sistema |
Flutuações e cintilação da tensão |
EN61000-3-3 |
Exigências de equipamentos da classe A |
Critério B |
Notas:
Figura 1: Potência de saída CONTRA a temperatura do ar ambiental
Conformidade dos padrões
Padrões |
Notas |
UL60950-1 |
|
EN60950-1 |
|
EN60601-1 |
|
ESCUMALHAS 22.2NO.601.1 |
|
UL2601 |
|
Esboço mecânico
Length×width×heigth: 127.0×76×37.0 (milímetro), 5×2.99×1.46 (dentro),
Designação do conector:
|
1 |
2 |
3 |
4 |
5 |
6 |
J1 |
L |
NC |
N |
|
|
|
J3 |
Vout+ |
Vout+ |
Vout+ |
Vout - |
Vout - |
Vout - |
