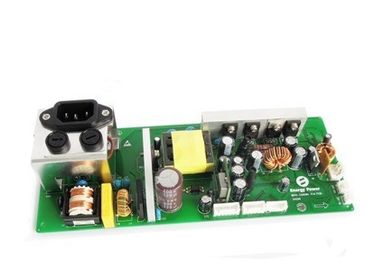

A fonte de alimentação médica 45W de RoHS Output 5V/2A, 12V/1.5A, 12V/0.5A, BASTÃO/16.8V/0.75A MD45-220Q16A

A fonte de alimentação médica 45W de RoHS Output 5V/2A, 12V/1.5A, 12V/0.5A, BASTÃO/16.8V/0.75A MD45-220Q16A

  • A fonte de alimentação médica 45W de RoHS Output 5V/2A, 12V/1.5A, 12V/0.5A, BASTÃO/16.8V/0.75A MD45-220Q16A
A fonte de alimentação médica 45W de RoHS Output 5V/2A, 12V/1.5A, 12V/0.5A, BASTÃO/16.8V/0.75A MD45-220Q16A
Detalhes do produto:
Lugar de origem: China
Marca: Enargy
Número do modelo: MD45-220Q16A
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Tempo de entrega: 1-8 semanas
Termos de pagamento: negociação
Habilidade da fonte: 15000Pcs/week
Contato
Descrição de produto detalhada
Realçar:

Fontes de alimentação da categoria médica

,

C.A. ao conversor da C.C.

A fonte de alimentação médica 45W Output 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A MD45-220Q16A

Características chaves

Escala da entrada da C.A.: 100~240Vac

Escala da entrada da bateria de Li: 13-17.2Vdc

Quatro saídas da estrada: 5V/2A, 12V/1.5A, 12V/0.5A, BAT/16.8V/0.75A

Eficiência elevada: 70%

Linha regulamento: ≤±1%

Regulamento da carga: ≤±5%

procurar um caminho mais curto a proteção

Saída sobre a proteção atual

Saída sobre a proteção da tensão

Sinal da operação da C.A.

Sinal da operação de bateria

Sinal do carregamento de bateria

Sinal da capacidade da bateria

Função de ligar/desligar macia

Interruptor sem emenda entre a C.A., a bateria e a C.C.

Natural esfrie

RoHS complacente

Avaliação chama-retardada UL94V-0

Vista geral do produto

A escala médica da entrada de poder de 100-240Vac,

Quatro grupos de saída: 5V/2A, 12V/1.5A,

B12V/0.5A, BAT/16.8V/0.75A, com saída

proteção da sobretensão, sobrecarga

proteção da proteção e descarga da bateria

função da proteção

Características elétricas

Características da entrada

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada avaliado

100

220

VAC

Escala de tensão de entrada da C.A.

100

240

VAC

Escala de freqüência da entrada da C.A.

47

63

Hertz

Corrente de entrada máxima

1,5

A

Corrente do escapamento

0,5

miliampère

Impacto da corrente

60

A

Características de saída

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Escala da tensão da saída

5V

4,75

5,00

5,25

VDC

12V

11,40

12,00

12,60

B12V

11,40

12,60

BASTÃO

16,50

17,20

Escala da corrente de saída

5V

0

2,0

A

12V

0

1,5

B12V

0

0,5

BASTÃO

0,675

0,825

Linha regulamento

±1

%

Baixa linha à linha alta; carga máxima

Regulamento da carga

±5

%

Nenhuma carga à carga máxima; entrada nominal

Ligação inicial da C.A.

70

%

220Vac entrada, carga máxima

Ligação inicial da C.C.

80

%

14.8Vdc entrada, carga máxima

Ondinha & ruído

5V

100

milivolt

Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz

12V

200

B12V

120

Tempo de elevação de ligação

5V

50

Senhora

Carga máxima, 10%~90% Vought

12V

Overshoot da tensão da saída

±5

%

12V, teste 5V

Capacidade de saída

2200

F

Características da proteção

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Saída sobre a proteção da tensão

5,5

7,0

VDC

Trava +5V, 12V, B12V

13,2

16,8

VDC

Soluço, auto recuperação

Proteção do limite da corrente de saída

4,0

9,5

A

Trava +5V, 12V, B12V

3,0

5,5

A

Trava +5V, 12V, B12V

Bateria sob a proteção da tensão

12,0

12,6

VDC

A saída procura um caminho mais curto a proteção

10

Trava +5V, 12V, B12V

Características ambientais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamento

-10

+40

Temperatura de armazenamento

-45

+85

Humidade relativa

5

90

%

Altura

0

4500

m

Pressão atmosférica

70

106

Pa

Gestão e sinal da bateria

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão avaliado da bateria

14,8

V

Bateria de Li

Capacidade da bateria

2,2

4,4

AH

Tensão de carregamento

16,6

17,4

V

Corrente de carregamento

675

825

miliampère

Corrente à espera

0,7

miliampère

Fora da circunstância, nenhuma entrada da C.A.

Interruptor de AC/DC

0

S

5V, 12V, B12V nenhuma parada programada

Sinal da C.A.

J2, Pin3, tensão de nível elevado da saída quando a C.A. entrou em linha

sinal 5V

2

4

VDC

J6, Pin4

Sinal de B12V

2

4

VDC

J2, Pin2

BC sinal

4,0

5.25V

VDC

J1, Pin5, P4, Pin2

Sinal do A/D

J2, Pin5, sinal de Pin6 A/D

DE LIGAR/DESLIGAR

3

5

S

J2, Pin1, interruptor macio, curto uma vez sobre, curto outra vez fora

Características gerais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

MTBF

250

KHrs

Entrada avaliado, carga máxima, 25℃

Peso

26(750)

Onça (g)

Características de segurança

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão do isolamento

Entrada à saída

4000

VAC

5mA/1min, nenhum formar arcos e divisão

Entrada à terra

2000

VAC

Saída à terra

500

VDC

Resistência do isolamento

Entrada à saída

10

500Vdc/1min, pressão atmosférica normal, umidade de 90%

Características da compatibilidade electrónica

Artigo

Padrões

Circunstâncias

Notas

CE

EN55022

Classe B

Passe o teste do sistema

RE

EN55022

Classe B

Passe o teste do sistema

Harmónico

EN61000-3-2

Exigências das lâmpadas do C

Critério B

Flutuações e cintilação da tensão

EN61000-3-3

Exigências de equipamentos da classe A

Critério B

Impulso

EN61000-4-5

Modo diferencial ±2KV, mode±4KV comum

Critério B

MERGULHO

EN61000-4-11

EN55024

Mergulho da tensão a 0%Ut, 10ms

Critério B, teste na fase 0, 90, 180 e 270

Mergulho da tensão a 40%Ut, 20ms

Mergulho da tensão a 70%Ut, 50ms

ESD

Descarga do ar

EN61000-4-2

±8KV

Critério B

Descarga do contato

EN61000-4-2

±4KV

Critério B

Esboço mecânico

Length×width×heigth: 220×85×53 (milímetro), 8.66×3.35×2.09 (dentro),

A fonte de alimentação médica 45W de RoHS Output 5V/2A, 12V/1.5A, 12V/0.5A, BASTÃO/16.8V/0.75A MD45-220Q16A 0

Designações do Pin

Artigo

Pin nenhum

Nome

Função

CON1

1

L

Tensão de entrada

2

PÁGINA

Terra

3

N

Tensão de entrada

J1

1

+5V

Tensão positiva da saída

2

Terra

Tensão negativa da saída

3

+12V

Tensão positiva da saída

4

5

BC

Detecção de sinal

6

BAT+

Tensão positiva da saída

J2

1

DE LIGAR/DESLIGAR

Interruptor macio

2

B12V

Detecção de sinal

3

C.A.

Detecção de sinal

4

Terra

Tensão negativa da saída

5-6

Relação do A/D

Relação do A/D

J4

1

+12V

Tensão positiva da saída

2

Terra

Tensão negativa da saída

P4

1

BAT+

Tensão positiva da saída

2

BC

Detecção de sinal da bateria

4

BASTÃO

Tensão positiva da saída

J6

1

B12V

Tensão positiva da saída

2

Terra

Tensão positiva da saída

3

B12V

Tensão positiva da saída

4

+5V

Tensão positiva da saída

5

Terra

Tensão positiva da saída

J7

1

+12V

Tensão positiva da saída

2

Terra

Tensão positiva da saída
