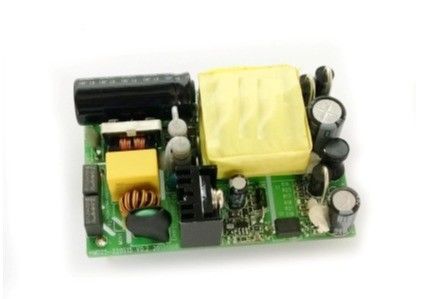

Saída médica 15V/1.67A MD25-220S15 da fonte de alimentação 25W
Características chaves
Escala da entrada da C.A.: 100~240Vac
Únicas saídas: 15V/1.67A
Eficiência elevada: 78%
Linha regulamento: ≤±1%
Regulamento da carga: ≤±1%
Baixo ripple&noise: ≤150mV
procurar um caminho mais curto a proteção
Saída sobre a proteção atual
Sobre a proteção da temperatura
Natural esfrie
RoHS complacente
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada avaliado
|
100
|
|
240
|
VAC
|
|
|
Escala de tensão de entrada da C.A.
|
90
|
|
264
|
VAC
|
|
|
Freqüência avaliado da entrada da C.A.
|
|
50/60
|
|
Hertz
|
|
|
Escala de freqüência da entrada da C.A.
|
47
|
|
63
|
Hertz
|
|
|
Corrente de entrada máxima
|
|
|
0,9
|
A
|
Tensão de entrada mínima, carga máxima
|
|
Corrente do inrush da entrada
|
|
|
40
|
A
|
tensão de entrada 230Vac, 25℃, primeiro começo
|
|
Eficiência
|
78
|
|
|
%
|
Tensão de entrada avaliado, carga avaliado
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Ponto ajustado da tensão da saída
|
14,70
|
15
|
15,30
|
VDC
|
Tensão de entrada avaliado, meia carga
|
|
Escala da tensão da saída
|
14,55
|
15
|
15,45
|
VDC
|
|
|
Escala da corrente de saída
|
0
|
|
1,67
|
A
|
|
|
Linha regulamento
|
|
|
±1
|
%
|
|
|
Regulamento da carga
|
|
|
±1
|
%
|
|
|
Regulamento de temperatura
|
|
±0.02
|
|
%/°C
|
Sobre a variação da temperatura de funcionamento
|
|
Ondinha & ruído
|
|
|
150
|
milivolt
|
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz
|
|
Resposta dinâmica
|
Desvio
|
|
|
±5
|
%
|
25% a 50% a 25% Iout máximo, 50% a 75% a 50% Iout máximo, 0.1A/us
|
|
Tempo de estabelecimento
|
|
|
400
|
nós
|
dentro de 1% Vout
|
|
Overshoot da tensão da saída
|
|
|
±5
|
%
|
|
|
Capacidade de saída
|
|
2200
|
|
μF
|
|
Características da proteção
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Saída sobre a proteção da carga
|
1,8
|
|
3,0
|
A
|
Soluço
|
|
Procurar um caminho mais curto a proteção
|
|
|
10
|
mΩ
|
Soluço
|
|
Proteção de temperatura excessiva
|
|
|
|
℃
|
Auto recuperação
|
Características gerais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF (calculado)
|
100
|
|
|
KHrs
|
TR-NWT-000332; carga máxima, 25℃ Ta
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
-10
|
|
+50
|
℃
|
|
|
Temperatura de armazenamento
|
-20
|
|
+85
|
℃
|
|
|
Humidade relativa
|
20
|
|
90
|
%
|
|
|
Umidade do armazenamento
|
10
|
|
95
|
%
|
|
|
Altura
|
|
|
3000
|
m
|
|
Características de segurança
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
Entrada à saída
|
4000
|
|
|
VAC
|
5mA/1min, nenhum formar arcos e divisão
|
|
Resistência do isolamento
|
Entrada à saída
|
30
|
|
|
MΩ
|
500Vdc/1min, pressão atmosférica normal, umidade de 90%
|
Características da compatibilidade electrónica
|
Artigo
|
Padrões
|
Circunstâncias
|
Notas
|
|
CE
|
EN55022
|
Classe B
|
Passe o teste do sistema
|
|
RE
|
EN55022
|
Classe B
|
Passe o teste do sistema
|
|
Harmónico
|
EN61000-3-2
|
Exigências das lâmpadas do C
|
Critério B
|
|
Flutuações e cintilação da tensão
|
EN61000-3-3
|
Exigências de equipamentos da classe A
|
Critério B
|
|
Impulso
|
EN61000-4-5
|
Modo diferencial ±2KV, mode±4KV comum
|
Critério B
|
|
MERGULHO
|
EN61000-4-11
EN55024
|
Mergulho da tensão a 0%Ut, 10ms
|
Critério B, teste na fase 0, 90, 180 e 270
|
|
Mergulho da tensão a 40%Ut, 20ms
|
|
Mergulho da tensão a 70%Ut, 50ms
|
|
ESD
|
Descarga do ar
|
EN61000-4-2
|
±8KV
|
Critério B
|
|
Descarga do contato
|
EN61000-4-2
|
±4KV
|
Critério B
|
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Qualificação ambiental
|
Parâmetro
|
Notas
|
|
Vibração
|
10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3
|
|
Choque mecânico
|
minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z
|
|
Frio (na operação)
|
Anúncio IEC60068-2-1
|
|
Calor úmido
|
IEC60068-2-67 CY
|
|
Ciclismo da temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclismo térmico
|
Vin = minuto a máximo, carga máxima, 100 ciclos
|
|
Marginalidade do projeto
|
Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105%
|
|
Teste de vida
|
95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas
|
|
Capacidade da solda
|
IEC60068-2-20
|
Conformidade dos padrões
|
Padrões
|
Notas
|
|
UL60601-1
|
|
|
CSA22.2 NO.601-1-M90
|
|
|
IEC60601-1
|
|
|
EN55011
|
classe B
|
|
IEC60601-1-2
|
|
|
GB9706.1-2007
|
|
Esboço mecânico
Length×width×heigth: mm× do mm× (70±0.5) (48±0.5) (25Max) milímetro, 2.76×1.89×0.98 (dentro)
Designações do conector
|
Artigo
|
Pin
|
Função
|
|
Entrada
|
1
|
Linha
|
|
2
|
Neutro
|
|
Saída
|
3
|
V
|
|
4
|
V+
|
