PWB FR4 feito sob encomenda que fabrica 4 o certificado atual alto do UL da fonte de alimentação do PWB da camada HASL

PWB FR4 feito sob encomenda que fabrica 4 o certificado atual alto do UL da fonte de alimentação do PWB da camada HASL

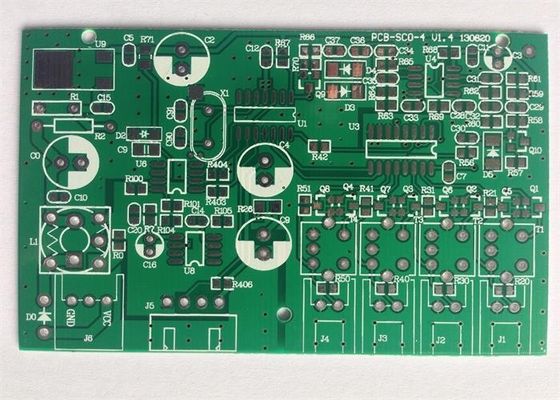

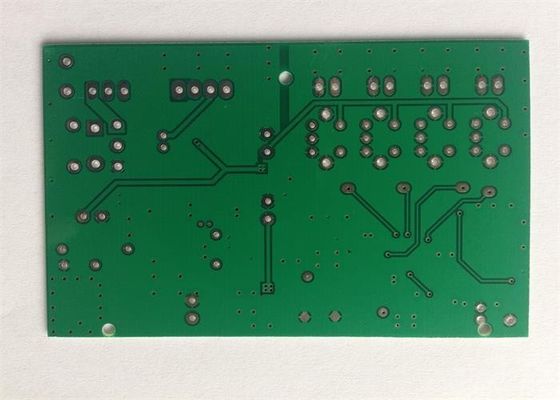

    • FR4 Custom PCB Boards 4 Layer HASL High Current Power Supply UL Certificate
    • FR4 Custom PCB Boards 4 Layer HASL High Current Power Supply UL Certificate
  • FR4 Custom PCB Boards 4 Layer HASL High Current Power Supply UL Certificate

    Detalhes do produto:

    Lugar de origem: China
    Marca: SYF
    Certificação: ISO9001:2008, REACH, UL, SGS, RoHs
    Número do modelo: SYF-311

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 10pcs
    Preço: Negotiation
    Detalhes da embalagem: CAIXA EXTERIOR DO CARTÃO COM EMBALADO A VÁCUO INTERNO
    Tempo de entrega: 8-10 dias
    Termos de pagamento: D/P, L/C, T/T, PAYPAL, UNIÃO OCIDENTAL
    Habilidade da fonte: 1 milhão de peças por mês
    Entre em contacto agora
    Descrição de produto detalhada
    Máscara da solda: Verde/amarelo/vermelho/preto Materia: Núcleo de FR4/FR1/CEM-1/CEM-2/Metal
    Qualidade: E-teste 100% Serviço: PWB, PCBA, ODM, OEM
    Produção: Arquivo de Gerber ou dados de projeto necessários. Revestimento de superfície: HAL, OSP, HASL, ENIG, lata da imersão, prata da imersão

    PWB FR4 feito sob encomenda que fabrica 4 o certificado atual alto do UL da fonte de alimentação do PWB da camada HASL



    Detalhes rápidos:

    1.  Máquina de perfuração de Digitas de Alemanha.
    2.  Fabricante profissional do PWB.
    3.  Garantia de qualidade e serviço profissional da após-venda.
    4.  Arquivo de Gerber necessário.


     PRODUÇÃO DE PLACA DE CIRCUITO IMPRESSO DO PWB

     Processo da engenharia

     Artigos

     Capacidade da produção

     Placa estratificada

     Espessura da placa

     0.2~3.2mm

     Tipo de produto

     Camadas

     2L-16L

     Laminação

     Tamanho de Máximo Painel

     500×600mm

     Camadas para dentro

     Espessura do núcleo para dentro

     0.1~2.0mm

     Traçado interno

     Minuto: 4/4mil

     Espessura de cobre interna

     1.0~3.0oz

     Tolerância da dimensão

     Tolerância da espessura da placa

     ±10%

     Alinhamento inter da camada

     ±3mil

     Tolerância da perfuração

     Medida do painel

     Máximo: 660×600mm

     Dimensão da perfuração

     ≧0.25mm

     Tolerância do diâmetro de furo

     ±0.05mm

     Tolerância da posição do furo

     ±0.076mm

     Anel de Min.Annular

     0.05mm

     Chapeamento de PTH+Panel

     Espessura do cobre da parede do furo

     ≧20um

     Uniformidade

     ≧90%

     Camada exterior

     Largura de trilha

     Minuto: 0.08mm

     Afastamento da trilha

     Minuto: 0.08mm

     Teste padrão do chapeamento

     Espessura de cobre terminada

     1oz~2oz

     Ouro de EING/Flash

     Espessura do níquel

     2.5um~5.0um

     Espessura do ouro

     0.03~0.05um

     Máscara da solda

     Espessura

     15~35um

     Ponte da máscara da solda

     3mil

     Comprimento

     Linha largura/entrelinha

     6/6mil

     ENIG

     Espessura do níquel

     〞 de ≧120u

     Espessura do ouro

     1~50u〞

     Chanfradura

     Dimensão de chanfradura

     30~300mm

     Distribuição

     Tolerância da dimensão

     ±0.1mm

     Tamanho do entalhe

     Minuto: 0.4mm

     Diâmetro do cortador

     0.8~2.4mm

     Perfuração

     Tolerância do esboço

     ±0.1mm

     Tamanho do entalhe

     Minuto: 0.5mm

     V-CUT

     Dimensão de V-CUT

     Minuto: 60mm

     Ângulo

     15° 30° 45°

     Permanece a tolerância da espessura

     ±0.1mm

     Nível de ar quente

     Espessura da lata

     100~300u〞

     Teste

     Tensão do teste

     250V

     Max.Dimension

     680×600mm

     Controle da impedância

     Tolerância

     ±10%

     Ração do aspecto

     12:1

     Tamanho da perfuração do laser

     4mil (0.1mm)



     Descrições de placas de circuito

     Material básico

     Tg-180 FR4

     Espessura da placa

     2,0 milímetros

     Contagem da camada

     4-Camada

     Espessura de cobre

     1,0 onças

     Revestimento de superfície

     HASL SEM CHUMBO

     Máscara da solda

     VERMELHO

     Silkscreen

     Branco

     Afastamento do traço

     0.030/0.030mm

     Tamanho do furo

     0.25mm

     Espessura de cobre do furo

     ≥20μm

     Medida

     64×42mm

     Pacotes

     Exterior: Caixas do cartão com correias dobro

     Interno: Embalado a vácuo em uns pacotes plásticos macios

     Certificação

     UL, ISO9001: 2008, ROHS, ALCANCE, GV

     Superioridade

     OEM&ODM, preço competitivo, entrega rápida,

     Exigências especiais

    BGA que soldam e o dedo do ouro são aceitáveis

    Enterrado e cego através de, controle da impedância, através da tomada,

     Aplicações

     Uma comunicação, automóvel, pilha, computador, médico
