Lugar de origem: | China |
Marca: | Meanwell |
Certificação: | CE,ROHS, TUV, UL |
Número do modelo: | CEN-60 escolhem a fonte de alimentação do diodo emissor de luz da saída |
Quantidade de ordem mínima: | Negociável |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Empacotamento do padrão da exportação |
Tempo de entrega: | 5-7 trabalho dias após ter recebido o depósito |
Termos de pagamento: | À saída da fábrica |
Habilidade da fonte: | 30000pcs/month |
Standard de segurança: | UL879, UL8750, CSA C22.2 não 207-M89, no. 250.0-08 de CSA C22.2, TUV EN61347-1, EN61347-2-13, IP66, | Temperatura. COEFICIENTE: | ±0.03%/℃ (0 ~ 50℃) |
---|---|---|---|
Umidade de trabalho: | 20 ~ não-condensação do RH de 95% | vibração: | 10 ~ 500Hz, 5G 12min. /1cycle, período para 72min. cada um ao longo de X, Y, machados de Z |
temp de trabalho.: | -30 ~ 70℃ | Tensão de Withstand: | I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC |
Resistência do isolamento: | I/P-O/P, I/P-FG, O/P-FG: ohms de 100M/RH de 500VDC/25℃/70% | Emissão da compatibilidade electrónica: | Conformidade a EN55015, EN61000-3-2 classe C (carga de ≧75%); EN61000-3-3 |
Realçar: | levou luz de alimentação.,driver de luz LED |

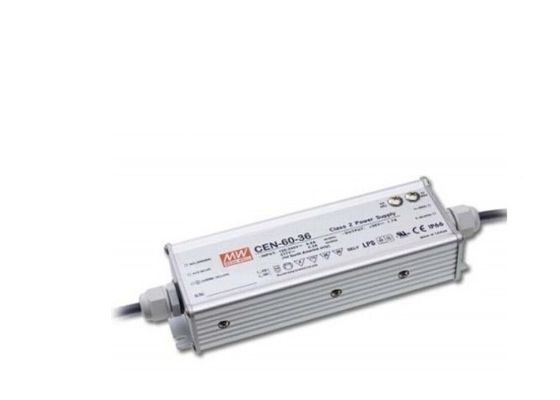

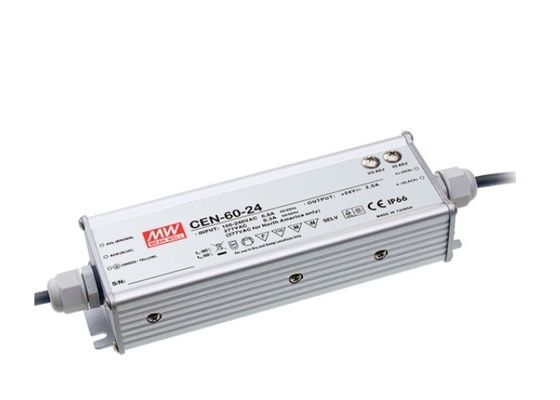

Motorista constante 60W impermeável CEN-60-36 do diodo emissor de luz da corrente do UL exterior
Características da série do CEN (60~100W escolhem a saída com PFC):
1. A C.A. universal entrou (até 295VAC)/série completa
2. Proteções: Curto-circuito/sobre a corrente/sobre a tensão/sobre a temperatura
3. Função incorporado do active PFC
4. Projeto IP66
5. Nível da imunidade do impulso da reunião 4kV (IEC61000-4-5)
6. Classe LPS de 2 motopropulsores/passagem
7. Refrigerar pela convecção do ar livre
8. Apropriado para o lugar seco, úmido, e molhado
9. Apropriado para a iluminação do diodo emissor de luz e aplicações moventes do sinal
10. 3 anos de garantia
Características da série CEN-60:
1. Série entrada/completa da C.A. universal (até 295VAC)
2. Proteções: Curto-circuito/sobre a corrente/sobre a tensão/sobre a temperatura
3. Tensão da saída e nível actual constante ajustáveis
4. Função incorporado do active PFC
5. Projeto IP66 para as instalações internas ou exteriores
6. Classe 2 motopropulsores
7. Refrigerar pela convecção do ar livre
8. 100% testes da queima da carga máxima
9. Confiança alta
10. Apropriado para a iluminação do diodo emissor de luz e aplicações moventes do sinal
11. Conformidade às normas de segurança mundiais para iluminar-se
12. Apropriado para seco/umidade/lugar molhados
13. 3 anos de garantia
Fontes de alimentação da série do CEN:
CEN-60 série, CEN-75 série, série CEN-100
Detalhes rápidos de fonte de alimentação do diodo emissor de luz CEN-60:
Série CEN-60 | ||||
Modelo não. | Saída | Tol. | R&N | Effi. |
CEN-60-12 | 12V, 0~5.0A | ±10% | 2.0V | 86% |
CEN-60-15 | 15V, 0~4.0A | ±10% | 2.4V | 87% |
CEN-60-20 | 20V, 0~3.0A | ±10% | 1.8V | 88% |
CEN-60-24 | 24V, 0~2.5A | ±10% | 2.4V | 89% |
CEN-60-30 | 30V, 0~2.0A | ±10% | 3.0V | 90% |
CEN-60-36 | 36V, 0~1.7A | ±10% | 3.6V | 90% |
CEN-60-42 | 42V, 0~1.45A | ±10% | 4.0V | 90% |
CEN-60-48 | 48V, 0~1.3A | ±10% | 4.6V | 91% |
CEN-60-54 | 54V, 0~1.15A | ±10% | 5.0V | 91% |
Especificações de CEN-60:
Modelo não. | CEN-60 | |
Escala de tensão de entrada da C.A. | 90~295VAC; 127~417VDC | |
Corrente do inrush da C.A. (máximo) | Começo frio, 45A em 230VAC | |
Escala de ajuste da C.C. | tensão avaliado da saída de ±10% | |
Escala de ajuste atual | 75%~100% | |
Sobre a proteção atual | limitação atual constante de 95%~110%, auto-recuperação | |
Sobre a proteção da tensão | tensão avaliado da saída de 110%~140% | |
Sobre o temp. proteção | Interrompa a tensão do/p, re-poder recuperar sobre | |
Tempo de instalação | 500ms na carga máxima e no 230VAC, nenhuns sustentam o tempo | |
Tensão de Withstand | I/P-O/P: 3.75kVAC, I/P-FG: 2kVAC, O/P-FG: 1.5kVAC | |
Temperatura de trabalho | -30~+70Celsius (refira a saída que derating a curva) | |
Standard de segurança | UL8750, UL879 (à exceção de CEN-100), TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 aprovado |
|
Padrões da compatibilidade electrónica | EN55015, EN61000-3-2 classe C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Conexão | Entrada | UL avaliado, SJTW 18AWGx3C (30cm) |
Saída | UL avaliado, SVT 18AWGx2C (30cm) | |
Dimensão (LxWxH) (milímetro) | 185x 62.5x 40,5 |
NOTA:
1. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e no 25℃ da temperatura ambiental.
2. A ondinha & o ruído são medidos em 20MHz da largura de faixa usando um 12" par-fio torcido terminada com um capacitor 0.1uf & 47uf paralelo.
3. Tolerância: inclui a tolerância, a linha regulamento e o regulamento estabelecidos da carga.
4. Derating pode ser precisado sob a baixa tensão de entrada. Verifique por favor as características estáticas para mais detalhes.
5. Refira por favor a “CONDUÇÃO DE MÉTODOS DO MÓDULO do diodo emissor de luz”.
6. A fonte de alimentação é considerada como um componente que seja operado em combinação com o equipamento final. Desde que o desempenho da compatibilidade electrónica será afetado pelo
a instalação completa, os fabricantes de equipamento finais deve recuperar o direito à diretriz orientadora da compatibilidade electrónica na instalação completa outra vez.
7. Direct que conecta ao diodo emissor de luz é sugerida, mas não é apropriada para usar motoristas adicionais.
8. Para cumprir exigências do regulamento o mais atrasado do ErP para dispositivos elétricos de iluminação, esta fonte de alimentação do diodo emissor de luz pode somente ser usada atrás de um interruptor sem permanentemente
conectado aos canos principais.
Folha de dados da série CEN-60:
