Parque industrial de Gaoxin, zona nova de Guangming, cidade de Shenzhen, província de Guangdong, China | Angelwang66@126.com |
Lugar de origem: | CN |
Marca: | stone |
Certificação: | CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008 |
Número do modelo: | STA151WT-01 |
Quantidade de ordem mínima: | 2 kg |
---|---|
Detalhes da embalagem: | caixa / caixa |
Tempo de entrega: | 5-15days |
Termos de pagamento: | T/T, Western Union, Paypal |
Escala da exposição: | 4:3 | Tamanho (polegada): | 15,1 polegadas |
---|---|---|---|
Resolução: | 1024*768 | tensão: | DC5.0V ~ 20V |
Brilho: | ² de 500 cd/m | Interface: | RS232/RS485/TTL |
Realçar: | módulo gráfico do lcd,display de lcd industrial |

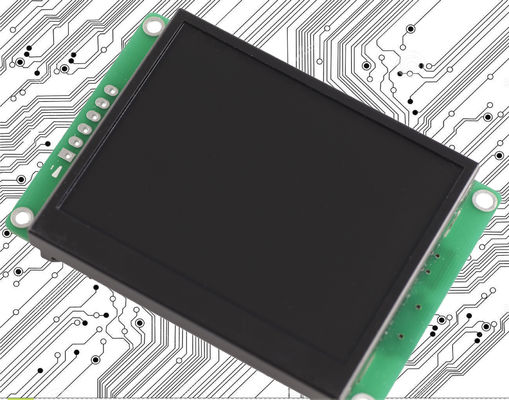

TFT LCD personalizado 15,1 polegadas com relação de série do adaptador e do PWB do poder
Note por favor: O controlador principal pode ser projetado pelo coordenador com todo o MCU.
Descrição de software
2. Conecte seu equipamento com nosso módulo de TFT LCD pelo porto RS232, RS485 ou pela lógica de TTL diretamente, tomada
e jogo.
3. Escreva um programa simples para que o MCU controle o módulo de TFT LCD através do “comando poderoso ajusta-se”
(ENCANTAR o código).
Aquele é todo. Salvar muitos tempo e custo de desenvolvimento para o coordenador.
Por exemplo: Comando 0x70 da imagem.
Envie: “0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C”
|
Introdução |
Exemplo |
Nota |
AA |
Cabeça do quadro |
|
Cabeça do quadro de um comando |
0x70 |
Código de comando |
|
|
Pic_ID |
Número de seqüência de a imagem atual |
0x00 0x01 |
Imagem da mostra - 01 |
Centímetro cúbico 33 C3 3C |
Extremidade de quadro |
|
Fim de quadro de um comando |
Nós ofereceríamos uma caixa de ferramentas simples ajudá-lo a trabalhar com o módulo de TFT LCD no PC.
1. Função assistente: mostre como enviar o grupo do comando para controlar a exposição de TFT.
2. Função da transferência: Transfira os arquivos das imagens e de configuração no módulo de TFT
3. Toque na função de controle: Defina muitos botões na interface de utilizador, a seguir crie uma configuração do toque
arquivo.
4. Software da fonte: Crie o arquivo de configuração da fonte.
Parâmetro do produto
Modelo: STA151WT-01 (tipo avançado)
Parâmetro físico |
|
Modelo |
STA151WT-01 |
Tamanho (polegada) |
15,1” |
Definição |
1024×RGB×768 |
Afastamento do pixel |
0,1905 milímetros de × 0,0635 milímetro (H×V) |
Cor |
65536 cores (bocado 16) |
Área da visão |
304,1 milímetros de × 228,1 milímetros |
Dimensão total |
384,5 milímetros de × 255,9 milímetros de × 26 milímetro (N) 28,3 milímetros (T) |
Peso líquido |
g 1255 (N) g 1635 (T) |
Painel de TFT |
Painel da indústria do nível de A+ |
Tela de toque |
Resistência do fio do nível 4 da indústria Ou sem tela de toque é opcional. |
Parâmetro do luminoso |
|
Tipo do luminoso |
Diodo emissor de luz |
Brilho |
500 cd/m2 (O brilho pode ser ajustável em 100 níveis.) |
Contraste |
500:1 |
Vida do luminoso |
50.000 horas |
Ângulo de visão |
80°/80°/80°/80° (L/R/U/D) |
Temperatura de trabalho |
-20°C ~ +70°C |
Umidade de trabalho |
55°C, 85% |
Temperatura de armazenamento |
-30°C ~ +80°C |
Modo de tela |
Digitas |
Parâmetro de desempenho |
|
Processador central |
CortexM3 STM32F103 |
Controlador do LCD |
CPLD EPM240 |
Refresque a taxa |
60Hz |
Represente a velocidade de interruptor |
80 ms/picture (12 pictures/s) |
Memória Flash |
Padrão 256m, extensão 2GB |
Uma quantidade da memória para a imagem |
151 imagens |
Relação |
Relação de RS232/RS485/TTL UART |
Transferência das imagens |
MiniUSB2.0 (12Mbps) & cartão do SD |
Escala da tensão |
DC5.0V ~ 20V (valor típico: 12V) |
Poder |
12W |
Relatório de teste |
|
MTBF |
4,250,000H |
Temperatura de trabalho |
-20°C ~ +70°C |
Umidade do ar |
60°C, 90% |
Teste contínuo da vibração |
10-55Hz, 1.5mm, 10G |
Teste da aceleração do impacto |
6ms, 100G |
Teste do ESD |
10KV |
Teste da confiança da radiação |
44W |
Vantagens
Com processador central & dispositivo de condução |
Controlado por algum MCU |
Curva do texto da imagem da exposição através dos comandos |
exposição de TFT de 65536 cores |
Tela de toque |
Relação & porta usb de RS232/RS485/TTL UART |
Escala larga da tensão |
Amplamente utilizado nos muitos vário campo industrial |
Fácil de usar! Função poderosa! Custo e tempo da economia! |
Usado como o sistema do Toque-controlador, de exposição de TFT LCD, etc. |
Fácil!!! Poderoso!!! Salvamento!!!
O módulo inteligente de TFT LCD pode ser controlado por todo o MCU com nosso comando poderoso & fácil
Ajuste (ENCANTAR o código), assim
muitos do coordenador em mais de 50 países apreciam nosso produto para o projeto novo.
Tamanho |
Definição |
3,5" |
320*240 |
4,3" |
480*272 |
5" |
640*480; 480*272; 800*480 |
5,6" |
640*480 |
5,7" |
640*480 |
7" |
800*480; 800*600; 1024*600 |
8" |
800*600; 800*480; 1024*768 |
8,4" |
800*600 |
10,1” |
1024*600 |
10,4” |
800*600 |
12,1” |
800*600 |
15,1” |
1024*768 |
Appliaction
Amplamente utilizado nos muitos vário campo industrial em mais de 50 países.
