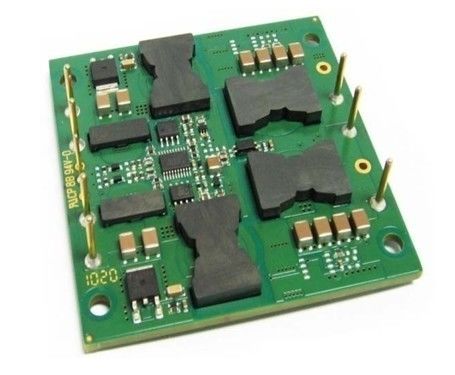

Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada

Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada

High Efficiency Railway Power Supply dc-dc converter module Isolation JS150-24S12-POC

Detalhes do produto:

Entre em contacto agora
Descrição de produto detalhada

Detalhe rápido

Lugar de origem: China

Marca: Enargy

Número de modelo: JS150-24S12-POC

Potência de saída: 150W

Variação da temperatura de funcionamento: -20~85℃

Escala de tensão de entrada: 18-36Vdc

Tensão da saída: 12Vdc

Eficiência: 88%

Tamanho (L*W*H): 72.1*72.1*9.1mm





Termos do pagamento & do transporte

Quantidade de ordem mínima: 1pcs

Preço: Negociação

Tempo de entrega: Negociação

Capacidade da fonte: 1000Pcs/week



Características chaves

· Potência de saída: 150W

· Escala larga da entrada: 18-36Vdc

· Eficiência de conversão alta: 88%

· Linha regulamento a ±0.5%

· Regulamento da carga a ±0.5%

· Freqüência de funcionamento fixa

· Tensão do isolamento: 1500V

· Permita o controle (DE LIGAR/DESLIGAR)

· Output a proteção da sobrecarga

· O modo do soluço procura um caminho mais curto a proteção

· Proteção de temperatura excessiva

· Fechamento da sob-tensão da entrada

· Guarnição da tensão da saída: ±10%



Vista geral do produto

Tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso destes módulos do conversor de DC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.



A introdução de produto

A série de JS é um único conversor independente regulado da saída que use o tamanho não padronizado do pacote do tijolo da indústria. A eficiência elevada mesma é um resultado da topologia patenteada CORP de ENARGY que usa a correção síncrono e um projeto inovativo da construção para minimizar a dissipação de calor e para reservar extremamente densidades de poder superior. O poder dissipado pelo conversor é tão baixo que um dissipador de calor não está exigido, que salvar o custo, peso, altura, e esforço da aplicação. Todos os componentes do poder e do controle são montados à carcaça do PWB da multi-camada com tecnologia da montagem da superfície do highyield, tendo por resultado um produto mais seguro.





características 1.Electric

As características elétricas aplicam-se sobre a escala de funcionamento completa da tensão de entrada, da carga da saída e da temperatura da placa baixa, salvo disposição em contrário. Todas as temperaturas referem a temperatura de funcionamento no centro da placa baixa. Todo o teste dos dados em Ta=25oC excetua a definição especial.





avaliações do máximo 1.1Absolute

Parâmetro Minuto Tipo Máximo Unidades Notas
Tensão de entrada     38 VDC Contínuo, inoperante
    36 VDC Contínuo, operando-se
    38 VDC Proteção transiente de funcionamento,<100ms>
Tensão do isolamento     2000 VDC Entrada à saída
Temperatura de funcionamento -40   100
Temperatura de armazenamento -55   105
Permita à Vin-Tensão -2,0   10 VDC

características 1.2Input

Parâmetro Minuto Tipo Máximo Unidades Notas
Escala de tensão de entrada 18 24 36 VDC Contínuo
Fechamento da Sob-Tensão   16,8 17,8 VDC Ponto inicial de ligação
15,3 16,2   VDC Ponto inicial da Volta-fora
Corrente de entrada máxima     11 A Carga máxima; entrada 18Vdc
Eficiência   88   %

Carga máxima, tensão de entrada de avaliação,

Figuras 1-4

Dissipação   3   W Min. Carga
Corrente de entrada deficiente   10   miliampère Permita o ponto baixo do pino
Recomende a capacidade externo da entrada   100   µF ESR típico 0.1-0.2Ω

características 1.3Output

Parâmetro Minuto Tipo Máximo Unidades Notas
Ponto ajustado da tensão da saída 11,88 12,00 12,12 VDC Entrada nominal; Nenhuma carga
Escala da tensão da saída 11,76 12,00 12,24 VDC
Escala da corrente de saída 0,1   12,5 A Assunto a derating térmico; Figuras 5-8
Linha regulamento   ±0.02 ±0.50 % Baixa linha à linha alta; carga máxima
Regulamento da carga   ±0.02 ±0.50 % Carga mínima à carga máxima; entrada nominal
Regulamento de temperatura   ±0.03 ±0.05 %/°C Sobre a variação da temperatura de funcionamento
Limite atual 13,75 15 16,3 A Tensão 95% da saída do substantivo
Corrente do curto-circuito 0,1 15 16,3 A Tensão da saída <250 mV="">
Ondinha (RMS)   20   milivolt Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz; Figura 13
Ruído (Pico-à-Pico)   120   milivolt
Tampão da saída máxima.   8000   μF Entrada nominal; carga máxima
Guarnição da tensão da saída     ±10 % Entrada nominal; carga máxima;

características de resposta 1.4Dynamic

Parâmetro Minuto Tipo Máximo Unidades Notas

Mude na corrente de saída

(di/dt= 0.1A/µs)

  360   milivolt 50% a 75% a 50% Iout máximo; Figura 11

Mude na corrente de saída

(di/dt= 2.5A/µs)

  480   milivolt 50% a 75% a 50% Iout máximo; Figura 12
Tempo de estabelecimento   200   µS Ao nom de dentro 1% Vout.
Tempo de ligação   10   Senhora Carga máxima; Nom de Vout=90%. Figura 9
Tempo de queda da parada programada   300   µS Carga máxima; Nom de Vout=10%. Figura 10
Overshoot da tensão da saída     3 %

características 1.5Functional

Parâmetro Minuto Tipo Máximo Unidades Notas
Freqüência do interruptor 180 200 220 Quilohertz Fase regulamentar e fase do isolamento
Guarnição (Pin8) Guarnição da tensão (Pin8)
Guarnição da tensão da saída     10 % Guarnição acima, Pin da guarnição a Vout (-).
10     % Guarnição para baixo, Pin da guarnição a Vout (+).
Permita o controle (DE LIGAR/DESLIGAR) (Pin4) Veja a parte 7,1

Permita a tensão

Permita a corrente de fonte

  5   VDC Permita a flutuação do pino
  1   miliampère
Permita a lógica (DE LIGAR/DESLIGAR) do positivo do controle 5   10 VDC Em-Controle, lógica alta ou flutuação
-0,5   2,0 VDC Fora-Controle, lógica baixa
Proteção da sobrecarga 110 120 130 % Atual-Modo, pulso pelo ponto inicial atual do limite do pulso, (carga de %Rated)
Procurar um caminho mais curto a proteção   80   Tipo: O modo do soluço, Não-Travando, Auto-Recuperação, ponto inicial, procura um caminho mais curto a resistência
Proteção de temperatura excessiva   105   Tipo: Não-Travamento, Auto-Recuperação; Ponto inicial, temperatura do PWB
  15   Histerese

características 1.6Isolation

Parâmetro Minuto Tipo Máximo Unidades Notas
Tensão do isolamento 1500     VDC Entrada à saída
1500     VDC Entrada à base
500     VDC Saída à base
Resistência do isolamento 10     Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90%
Capacidade do isolamento   1000   PF

2. Características gerais

Parâmetro Minuto Tipo Máximo Unidades Notas
Peso   3.5(99)   Onça (g) Quadro aberto
MTBF (calculado) 1     MHrs TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta

características 3.Environmental

Parâmetro Minuto Tipo Máximo Unidades Notas
Temperatura de funcionamento -40   +100 Temperatura prolongada, baixa do PWB
Temperatura de armazenamento -55   +105 Ambiental
Coeficiente de temperatura     ±0.05 %/℃
Umidade 20   95 %R.H. Humidade relativa, não - condensando-se

conformidade 4.Standards

Parâmetro Notas
UL/cUL60950
EN60950
GB4943
Teste da chama da agulha (IEC 695-2-2) Teste no conjunto inteiro; placa & componentes plásticos UL94V-0 complacentes
IEC 61000-4-2

especificação 5.Qualification

Parâmetro Notas
Vibração 10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3
Choque mecânico minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z
Frio (na operação) Anúncio IEC60068-2-1
Calor úmido IEC60068-2-67 CY
Ciclismo da temperatura -40°C a 100°C, rampa 15°C/min., 500 ciclos
Poder/ciclismo térmico Vin = minuto a máximo, carga máxima, 100 ciclos
Marginalidade do projeto Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105%
Teste de vida 95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas
Solderability IEC60068-2-20

onda 6.Typical e curvas

Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada











Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.





Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada







Figura 2: Eficiência na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C, 40°C and55°C (tensão de entrada nominal).





Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada



Figura 3: Dissipação de poder na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.



Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada





Figura 4: Dissipação de poder na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C, de 40°C, e de 55°C (tensão de entrada nominal).





Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada





Figura 5: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui do pino 1 para fixar 5 (tensão de entrada nominal).



Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada





Figura 6: Lote térmico do conversor na corrente da carga máxima (150W) com o ar 25°C que flui na taxa de 100 LFM. O ar está fluindo através do conversor do pino 1 para fixar 5 (tensão de entrada nominal).





Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada





Figura 7: Curvas poder-derating da saída máxima contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui da entrada à saída (tensão de entrada nominal).







Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada





Figura 8: Lote térmico do conversor na corrente da carga máxima (150W) com o ar 25°C que flui na taxa de 100 LFM. O ar está fluindo através do conversor da entrada à saída (a tensão de entrada nominal)





Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada







Figura 9: Transeunte de ligação na carga máxima (carga resistive) (20 ms/div). Tensão de entrada pre-aplicada.

Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div)



Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada





Figura 10: Tempo de queda da parada programada na carga máxima (400 µs/div).

Ch 1: Vout (5V/div). Ch 2: Entrada DE LIGAR/DESLIGAR (5V/div).



Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada





Figura 11: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch 1: Vout (100mV/div).





Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada





Figura 12: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Tampão da carga: 470μF, capacitor de tântalo do ESR de 30 mΩ e tampão 1μF cerâmico. Ch 1: Vout (100mV/div).





Figura 13: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (100mV/div). Capacidade da carga: capacitor 1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.



especificações 7.Function

controle 7.1Enable (DE LIGAR/DESLIGAR) (Pin 4)

O pino da possibilidade permite que o módulo de poder seja desligado sobre e eletronicamente. A função (DE LIGAR/DESLIGAR) da possibilidade é útil para conservar a bateria, para a aplicação pulsada do poder ou para o poder que arranja em seqüência acima.

O pino da possibilidade é provido - ao Vin. É levantado internamente, assim que nenhuma fonte externo da tensão é exigida. Um interruptor aberto do coletor (ou abra o dreno) é recomendado para o controle do pino da possibilidade.

Ao usar o pino da possibilidade, certifique-se que a referência é realmente - do pino de Vin, não antes do IEM que filtra ou remotamente da unidade. Óptica acoplar o sinal de controle e encontrar o acoplador opto diretamente no módulo evitarão qualquens um problemas. Se o pino da possibilidade não é usado, pode ser deixado a flutuação (lógica positiva) ou ser conectado - ao pino de Vin (lógica negativa). Figure detalhes de A cinco circuitos possíveis para conduzir o pino DE LIGAR/DESLIGAR. A figura B é um olhar detalhado dos circuitos DE LIGAR/DESLIGAR internos.



Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada



características 7.2Protection

·Fechamento da Sob-Tensão da entrada: O conversor é projetado desligar quando a tensão de entrada é demasiado baixa, ajudando evita um problema da instabilidade do sistema de entrada, os circuitos do fechamento é um comparador com histerese da C.C. Quando a tensão de entrada está aumentando, deve exceder o valor de ponto inicial de ligação típico da tensão (alistado na página da especificação) antes que o conversor girar sobre. Uma vez que o conversor está ligada, a tensão de entrada deve cair abaixo do valor de ponto inicial típico da tensão da Volta-Fora antes que o conversor desligar.

·Limite da corrente de saída: O limite atual máximo permanece constante como as quedas de tensão da saída. Contudo, uma vez a impedância do curto através da saída é pequena bastante fazer para output a queda de tensão abaixo da tensão especificada da parada programada do Atual-Limite da C.C. da saída, o conversor no modo do soluço indefinido procura um caminho mais curto o estado da proteção até que a condição procurar um caminho mais curto esteja removida. Isto impede o aquecimento excessivo do conversor ou da placa de carga.

·Parada programada de temperatura excessiva: Um sensor de temperatura no conversor detecta a temperatura média do módulo. O circuito térmico da parada programada está projetado girar o conversor fora de quando a temperatura no lugar detectado alcança o valor de temperatura excessiva da parada programada. Permitirá que o conversor gire sobre outra vez quando a temperatura das quedas detectadas do lugar pela quantidade do valor de temperatura excessiva da histerese do reinício da parada programada.

circuito da aplicação 7.3Typical



Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada



método 8.Test

teste da ondinha 8.1Output & do ruído

A ondinha da saída é compor de pontos de ruído da ondinha da freqüência fundamental e do interruptor da alta freqüência. A ondinha de comutação fundamental da freqüência (ou a ondinha básica) estão no 100KHz à escala 1MHz; o ponto de ruído de alta freqüência do interruptor (ou o ruído do interruptor) estão nos 10 megahertz à escala 50MHz. O ruído do interruptor é especificado normalmente com uma largura de faixa de 20 megahertz para incluir todos os harmónicos significativos para os pontos de ruído.

A maneira a mais fácil de medir a ondinha e o ruído da saída é usar uma ponta da ponta de prova do osciloscópio e um anel da terra pressionados diretamente contra os pinos da saída do conversor de poder, como mostrado abaixo. Isto faz a conexão possível a mais curto através dos terminais de saída. O grampo à terra da ponta de prova do osciloscópio deve nunca ser usado na medida da ondinha e de ruído. O grampo à terra actuará não somente como uma antena e um recolhimento a energia de alta freqüência irradiada, mas introduzirá o ruído do comum-modo à medida também.

A instalação de teste padrão para medidas da ondinha & de ruído é mostrada na figura D. Um soquete da ponta de prova (Tektronix, P.N. 131.0258-00) é usado para que as medidas eliminem o recolhimento do ruído associado com o grampo à terra longo de pontas de prova do espaço.



Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada















informação 9.Physical

esboço 9.1Mechanical

Isolamento Railway JS150-24S12-POC do módulo do conversor de C.C.-C.C. da fonte de alimentação da eficiência elevada











Notas:

1. Os pinos 3 são 0,040" (1.02mm) diâmetro.

2. Todos pinos restantes são 0,060" (1.52mm) diâmetro.

3. Tolerâncias: x.xx±0.02 dentro. (x.x±0.5mm)

                       x.xxx±0.010 dentro. (x.xx±0.25mm)



designações 9.2Pin

Pin não. Nome Função
1 Vin (+) Tensão de entrada positiva
2 Vin (+) Tensão de entrada positiva
3 Permita A entrada de TTL para desligar o conversor SOBRE e, provido para Vin (-), com o interno levanta.
4 Vin (-) Tensão de entrada negativa
5 Vin (-) Tensão de entrada negativa
6 Vout (-) Tensão negativa da saída
7 Vout (+) Tensão positiva da saída
8 Guarnição Guarnição da tensão da saída. Deixe o pino da GUARNIÇÃO aberto para a tensão nominal da saída.
