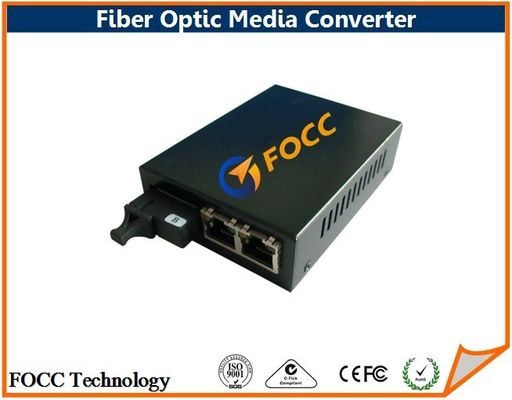

O WDM BIDI de 10/100M escolhe o conector rápido 20km do SC do conversor dos meios do Ethernet da fibra



O WDM BIDI de 10/100M escolhe o conector rápido 20km do SC do conversor dos meios do Ethernet da fibra





Este tipo do conversor rápido dos meios da única fibra 10/100Base pode converter sinais Óptico-Elétricos do Ethernet entre a relação de 10/100M UTP (TX) e a relação de fibra óptica de 100M (FX). Poderia estender o Ethernet 10/100M rápido tradicional à distância de 80km com a única relação de fibra óptica. Seu desempenho é estável e seguro, na linha dos padrões de projeto do Ethernet, e tem medidas de defesa do anti-relâmpago. Deve ser usado nos pares. É a rede de banda larga do terreno, a rede de transmissão e a fibra de faixa larga residencial de faixa larga inteligente do fibra-à-assoalho à casa das melhores aplicações.





Características



Taxa de dados: 10/100M;
Apoios do porto de UTP: Cruzamento do automóvel de MDI/MDI-X;
Relações ópticas: SC, ST ou FC; único modo;
Pacote de apoio de 1600 bytes;
Comprimento de onda: 1310nm/1550nm;
O circuito interno do trovão impedido podia extremamente reduzir dano do conversor causado pela indução do raio;
O modo de trabalho do conversor podia ser escolhido: Armazene e envie o modo do interruptor, alterado corte-através do modo do interruptor, ou o modo do conversor;
Esteja sozinho ou o tipo de cartão pode ser escolhido;
Função de indicador da falha (LFP) da relação: Quando a fibra óptica é culpada, o conversor poderia parar toda a relação;
Para fornecer a fonte de fonte de alimentação de DC Externo e de alimentação do acessório em dois formulários.





Aplicação



Padrões de funcionamento: IEEE802. 3u, 10/100Base-TX e 100Base-FX;
Tabela do MAC address: 1K;
Amortecedor de dados: 128K;
Conector de UTP: RJ-45 10/100Mbps;

Conector da fibra: SC 100Mbps;
Cabo de UTP: Gato. 5 UTP (a distância máxima até 100m);
Cabo da fibra (único modo): 8. 3/125, 8. 7/125, 9/125, 10/125μm (a distância máxima até 90km);
Completamente - duplex: IEEE802 padrão de apoio. 3x;
Meio - duplex: Pressão traseira;
Temperatura de trabalho: 0 ~ 50℃;
Temperatura de armazenamento: -20 ~ 70℃;
Umidade: 5% ~ 90% (noncondensing).





Especificação



Fabricante	FOCC
Número da peça.	FOCC - FM004
Padrão	IEEE802.3 10BASE - T, IEEE802.3u 100BASE - TX/FX
Taxa de dados	10/100M
Amortecedor de dados	128K
Conector de UTP	RJ-45
Conexão da fibra	ST/SC/FC
Modo da fibra	Multimodo; Singlemode
Comprimento de onda	1310nm/1550nm
Ambiente	Temperatura de trabalho: -40 ~ 80,  Temperatura de armazenamento: -20 ~ 70
Umidade	5% ~ 90%









Especificações técnicas





Tipo da mesa duplo - conversor Singlemode/multimodo óptico dos meios
Número da peça.	Comprimento de onda (nanômetro)	Óptico Porto	Elétrico Porto	Óptico Poder (dBm)	Recepção Sensibilidade (dBm)	Transmissão Escala (quilômetro)
FOCC-DME281-05	850nm	SC	RJ - 45	-8 ~ -3	≤ -19	0.55km
FOCC-DME231-2	1310nm	SC	RJ - 45	-8 ~ -3	≤ -20	2 quilômetros
FOCC-DSE231-10	1310 nanômetro	SC	RJ - 45	-8 ~ -3	≤ -24	10 quilômetros
FOCC-DSE231-20	1310 nanômetro	SC	RJ - 45	-8 ~ -3	≤ -24	20 quilômetros
FOCC-DSE231-40	1310 nanômetro	SC	RJ - 45	-5 ~ 0	≤ -24	40 quilômetros
FOCC-DSE251-60	1550 nanômetro	SC	RJ - 45	-5 ~ 0	≤ -24	60 quilômetros





Tipo da mesa único - conversor em dois sentidos óptico dos meios
Número da peça.	Comprimento de onda (nanômetro)	Óptico Porto	Elétrico Porto	Óptico Poder (dBm)	Recepção Sensibilidade (dBm)	Transmissão Escala (quilômetro)
FOCC- SSE231-10	1310nm	SC	RJ - 45	-8 ~ -3	≤ -24	10 quilômetros
FOCC- SSE251-10	1310nm	SC	RJ - 45	-8 ~ -3	≤ -24	10 quilômetros
FOCC-SSE231-20	1310 nanômetro	SC	RJ - 45	-8 ~ -3	≤ -24	20 quilômetros
FOCC-SSE251-20	1310 nanômetro	SC	RJ - 45	-8 ~ -3	≤ -24	20 quilômetros
FOCC-SSE231-40	1310 nanômetro	SC	RJ - 45	-5 ~ 0	≤ -24	40 quilômetros
FOCC- SSE251-40	1550 nanômetro	SC	RJ - 45	-5 ~ 0	≤ -24	40 quilômetros





Volume para embalado









O método do transporte como segue ou personalizou exigências









Segurança de qualidade





MTBF > 65.000 horas;
Substituição dentro de um reparo do ano e da não-carga dentro de três anos garantidos.





Notas:





Os preços e as especificações são sujeitos mudar sem aviso prévio, FOCC não é responsável para erros tipográficos ou fotográficos. Para inquérito detalhado contacte por favor nossas vendas team em focc@fiberfocc.com.
