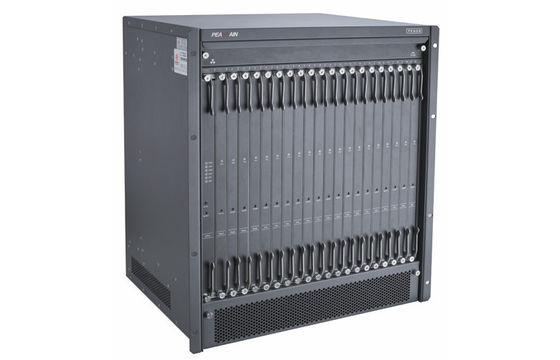

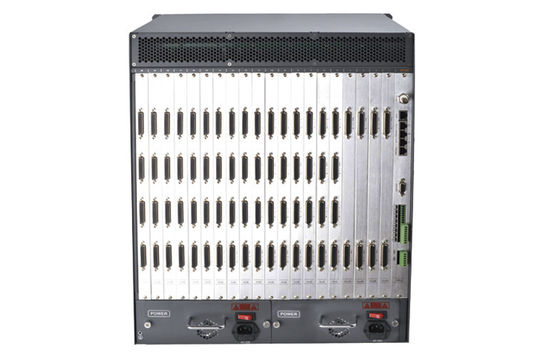

O agulheiro video análogo da matriz do cruzamento completo de PE60S, sistema modular da matriz de Pearmain, UL certificou
Detalhe rápido:
●Matriz video do cruzamento Microprocessador-baseado, completo.
●O projeto da modularização apoia até 512 câmeras e 64 monitores em cada baía da matriz
●Controle até 50.000 câmeras e 512 monitores na base da extensão de sistema.
●O diodo emissor de luz diagnóstico do sistema indicou no painel frontal.
●Seleção da câmera e operação & configuração lógicas do nível de prioridade no software da matriz
●Detecção video incorporado da perda
●O software baseado no Windows da administração de sistemas, inclui menus multilingues e a ajuda no tela
●Manual pré-embalado testado fábrica da configuração e do Rápido-guia de sistema.
●Incluindo dados do ASCII, DVR, PTZ, rede, Etc. Protocolo
●Programação macro poderosa
●CE, FCC, ROHS, UL complacente
Descrição:
PE60S é matriz modular da rede, uma baía da matriz pode ter até a entrada- 512ch & as saídas de vídeo 64ch, podem estender à entrada 65535ch, processador central duplo & fonte de alimentação dupla para a tomada & o jogo e interruptor sem emenda.
Processador central duplo redundante & unidade dupla da fonte de alimentação para a garantia dobro.
Software da configuração para ajustar todo o parâmetro da matriz.
Especificações:
|
Uma comunicação
|
|
Uma comunicação
|
RS-422, RS-485, RS-232, TCP/IP
|
|
Taxa de transmissão
|
19200 bits/s, 9600 bits/s, 4800 bits/s, 2400 bits/s etc.
|
|
Relação
|
Conector de RS-422 RJ45 (completo - duplex)
Conector de RS-232 RJ45
RS-485 3 conector do pino 3,81 (semi-frente e verso)
|
|
Configuração de sistema
|
|
Usuário de sistema
|
255
|
|
Capacidade de sistema
|
Baía principal da matriz: 512ch entrou as saídas 64ch
Entrada máxima: saídas 608ch entradas/8ch
Máximo após a extensão: saídas 50000ch saídas/512ch
Valor de codificação da lógica: 999999 entradas/2048outputs
|
|
Capacidade do alarme
|
50000
|
|
Exposição no tela
|
Título da câmera: caráter 32 inglês
Tela cheia: 16 linhas, caráter inglês de 42 fileiras
|
|
Caráter
|
Inglês/latino chinês/cirílico
|
|
Tempo da memória do sem energia
|
10 anos
|
|
Vídeo
|
|
Entrada-
|
sinal 1Vp-p/75Ω composto
|
|
Saídas de vídeo
|
sinal 1Vp-p/75Ω composto
|
|
Sinal à relação de ruído
|
>60dB (unweighted)
>70dB (tornado mais pesado)
|
|
Largura de banda do canal
|
5Hz~8MHz (1Vp-p com filtro)
20MHz (1Vp-p, - 3dB sem filtro)
65MHz (20mVp-p, - 3dB sem filtro)
|
|
Ganho de inserção
|
<0>
|
|
Ganho diferencial
|
<1>
|
|
Fase diferencial
|
<1>
|
|
Características de frequência
|
<1>
|
|
Interferência adjacente do canal
|
<-55db>
|
|
Isolamento adjacente do canal
|
>50dB (AMIGO: 4.43MHz/NTSC: 3.58MHz)
|
|
Linha distorção de forma de onda do tempo
|
<1>
|
|
Tempo de comutação típico
|
20ms (típico)
|
|
Características elétricas
|
|
Fonte de alimentação
|
100~240VAC 50/60Hz adaptável
|
|
Consumo de potência
|
160W
|
|
Especificações mecânicas
|
|
Peso
|
35KG (capacidade total)
|
|
Dimensão da instalação
|
altura de 484mm (largura) ×366.0mm (profundidade) ×532.6mm (12U)
|
|
Cremalheira
|
19' ‘chassi padrão da AIA
|
|
Especificações ambientais
|
|
Temperatura de funcionamento
|
-10~+55℃
|
|
Umidade de funcionamento
|
0~90%RH (nenhuma condensação)
|
| |
|
|
Aplicações:
Para o sistema de vigilância onde há todo câmeras análogas, o foco da aplicação na fiscalização do tempo real.
A aplicação que inclui o centro de controle do transporte, o casino, a fiscalização da cidade, o antiterrorista, porto, sistema de vigilância de grande escala etc.
