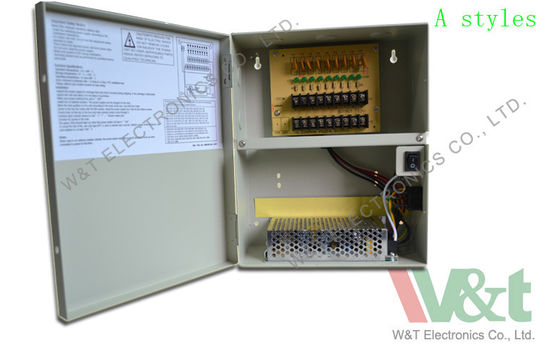

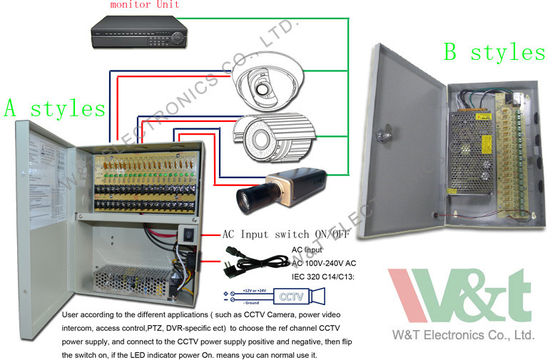

Caixa da fonte de alimentação da câmera do CCTV de 9 canais

Modelo não.

W&T-TVP1213-T9 (canal 9 output)

Canais de saídas

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Saída

Tensão de C.C. (v)

12V

12V

12V

12V

12V

12V

12V

12V

12V

Corrente avaliado (a)

1.4A

1.4A

1.4A

1.4A

1.4A

1.4A

1.4A

1.4A

1.4A

Indicador do diodo emissor de luz

Diodo emissor de luz

Onda da ondinha & ruído (milivolt)

120mV

Precisão da tensão (%)

±5%

Corrente de saída total

13.0A

Proteção térmica das interrupções (TCO)

Cada saída tem o fusível independente do PTC e o indicador do diodo emissor de luz, quando o problema ocorre, simplesmente influência a saída independente, a outra saída ainda que trabalha.

Tempo de elevação

1800ms, 23ms/230VAC 4000ms, 30ms/115VAC na carga máxima

Sustente o tempo (o TIPO.)

80ms/230VAC 14ms/115VAC na carga máxima

Entrada

Escala de Volrage

C.A. 115V/230V para comutar;

Escala de freqüência

47~63Hz

Efficency (tipo.)

>80%

Proteção

Sobre a carga

110-180%rated potência de saída, tipo da proteção: o modo do soluço, recupera automatcally após a condição de falha removida

Sobre a corrente

Quando a corrente excedente ocorrer (corrente de saída média 130-150%), a fonte de alimentação comutará automaticamente ao estado da autoprotecção, quando circunstância removida, a seguir interruptor de volta ao normal.

Sobre a tensão

tensão 0ver ajustada: 120-140% tensão avaliado

Curto-circuito

Quando a condição curto ocorre, o fusível independente do PTC abrirá o circuito, quando a condição removida, fusível do PTC automaticamente de volta ao fim.

Ambiente

Temp de trabalho

﹣ 20~﹢60℃

Trabalho humidty

20~90%RH, não-condensando-se

Temperatura de armazenamento

﹣ 40~﹢85℃, 10~95%RH

Tensão de Withstand

I/P~O/P: 3KVAC I/P~FG: 1.5KVAC O/P~FG: 0.5KVAC

Resistência do isolamento

I/P~O/P, I/P~FG, O/P~FG: RH de 100M Ohms/500VDC/25℃/70%

EMISSÃO DO IEM

Conformidade a EN55022 (CISPR22) Classe B

IMUNIDADE DO EMS

Conformidade a EN61000-4-2,3,4,5,6,8,11, ENV50204, nível da indústria clara, critérios A

Outro

MTBF

≧100K horas. MIL-HDBK-217F (25℃)

Dimensão

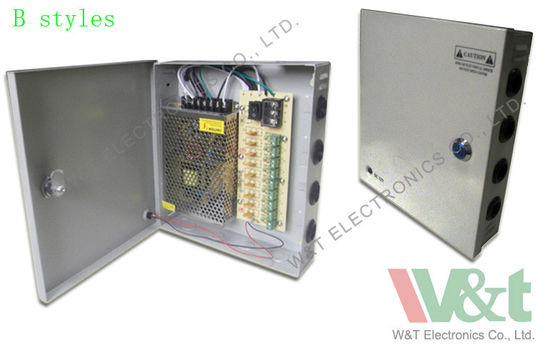

A: 255*208*90mm (L*W*H) B: 235*205*52mm (L*W*H)

Embalagem

0.60Kg: 5PCS/3.0Kg (530*300*240MM)
