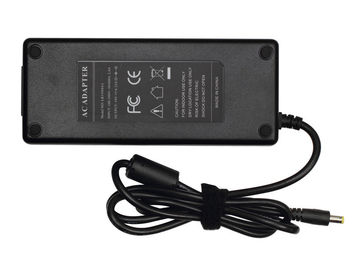

19V 6.32A que comuta adaptador da alimentação de DC da C.A./, Adaptador da C.A. do computador

19V 6.32A que comuta adaptador da alimentação de DC da C.A./, Adaptador da C.A. do computador

19V 6.32A que comutam AC/DC põem o adaptador com de alta qualidade

Especificação:

Modelo:	E-Mini adaptador (19V6.32A) - LR190063
Tipo:	Poder do ITX, de poder de DC-ITX adaptador, de exposição do LCD, do diodo emissor de luz adaptador e adaptador do portátil
Parâmetro:	1, relação redonda padrão da saída da boca: diâmetros internos de 2.5mm, diâmetro exterior de 5.5mm; tensão da saída 19V, 120W potência de saída 2, tensão de entrada: 90-260Vac 3, características: proteção da sobrecarga, proteção da sobretensão e proteção etc. do superaquecimento. 4, peso: 0.53KG

1 DESCRIÇÃO:

A finalidade do original é especificar as exigências funcionais de uma fonte de alimentação do interruptor 120W.

2 CARACTERÍSTICAS ENTRADAS:

2,1 Tensão de entrada:

Tensão avaliado: 100~240Vac

Escala da variação: 90-264Vac

2,2 Freqüência da entrada:

Freqüência avaliado: 50/60Hz

Freqüência da variação: 47-63Hz

2,3 Corrente de entrada:

2.0Amps máximo em alguma tensão de entrada e avaliado, carga avaliado da saída da C.C.

2,4 Corrente do Inrush:

120 ampères de começo frio máximo na entrada 240Vac, com carga avaliado e 25℃ ambientais

2,5 Corrente do escapamento da C.A.:

entrada máxima de 0.75mA At240Vac

3 CARACTERÍSTICAS DE SAÍDA:

3,1 Saídas de potência

Tensão	Min. Carga	Avaliado. Carga	Suporte pelo poder	Potência de saída
19Vdc	0.01A	6.32A	0.5W máximo	120W

3,2 Carga/linha combinadas regulamento

Tensão	Min. Carga	Avaliado. Carga	Linha regulamento	Regulamento da carga
19Vdc	0.01A	6.32A	±1%	±5%

3,3 Ondinha e ruído:

Sob a tensão nominal e a carga do substantivo, a ondinha e o ruído são como segue quando medida com a largura de faixa máxima de 20MHz e de 47uF/0.1uF paralelo, cruzada conectado no ponto de teste.

Ondinha da tensão e ruído (máximo)

+12Vdc 190mV p-p

3,4 Gire sobre o tempo de atraso:

3Second máximo na carga máxima de entrada 115Vac e de saída

3,5 Tempo de elevação:

Senhora 40 máxima na carga máxima de entrada 115Vac e de saída

3,6 Sustente o tempo:

5 Senhora minuto na carga máxima de entrada 115Vac e de saída

3,7 Eficiência:

Minuto de 80%, na tensão de entrada 115/230Vac, em 1/4,1/2,3/4 e na eficiência média do cálculo da carga máxima.

FUNÇÃO DE 4 PROTEÇÕES:

4,1 Teste do curto-circuito:

A fonte de alimentação será automóvel recuperado quando procurar um caminho mais curto falhas removem.

4,2 Sobre a proteção atual:

A fonte de alimentação será automóvel recuperado quando sobre falhas atuais remove.

4,3 Sobre a proteção atual:

A fonte de alimentação automóvel recuperado quando as falhas removem 120%~170%.

5 REQUIREMET AMBIENTAIS:

5,1 Temperatura de funcionamento:

0℃ a 40℃, carga máxima, operação normal

5,2 Temperatura de armazenamento: - 20℃ a 80℃ com pacote

5,3 Humidade relativa:

RH de 5% (0℃) ~90% (40℃), 72Hrs, carga máxima, funcionamento normal.

5,4 Vibração:

1)Funcionamento: IEC 721-3-3 3M3

5~9Hz, A=1.5mm

(9~200Hz, aceleração 5m/S2)

2)Transporte:

IEC 721-3-2 2M2

5-9Hz, A=3.5mm

9~200Hz, Acceleration=5m/S2

200~500Hz, Acceleration=15m/S2

3)Machados, 10 ciclos pela linha central.

Nenhum dano permanente pode ocorrer durante o teste.

A AMOSTRA tem que restaurar a sua situação original após o poder off/on.

5,5 Deixar cair embalado:

1M para o tipo da montagem da parede e 760mm para o tipo do desktop como descrito acima.

A superfície horizontal consiste na folhosa pelo menos 13mm grosso, montado duas camadas de madeira compensada em cada 19mm a 20mm grossos, apoiadas toda em um assoalho não-resiliente concreto ou equivalente.

EXIGÊNCIA DE SEGURANÇA 6:

6,1 Segurança: acordo com TUV/GS- (EN60950-1), CCC (GB4943) AS/NZS: 60950-1, UL/CUL- (UL60950-1)

Olá!-Potenciômetro da FORÇA de 6,2 /DIELECTRIC:

Preliminar a secundário: 1500Vac/3.5mA/60 segundos (3 segundos para a produção) ou 2121Vdc/3.5mA/60 segundos (3 segundos para a produção)

6,3 Resistência de isolação:

20MΩ Min. em preliminar a secundário adicionam uma tensão do teste 500Vdc

6,4 Corrente do escapamento

0.75mAmax em 264Vac/50Hz

6,5 O PADRÃO do IEM encontra os limites de

1). Regras da classe B do Fcc part15

2).EN55022 regras da classe B

3)GB9254-1998, GB17625.1-2003

EXIGÊNCIA 7 MECÂNICA:

7,1 Cerco:

O tamanho da fonte de alimentação: L170 x W72 x H41.5mm;

7,2 Conector da entrada:

IEC-320-C14

CABO 8

ETIQUETA 9
