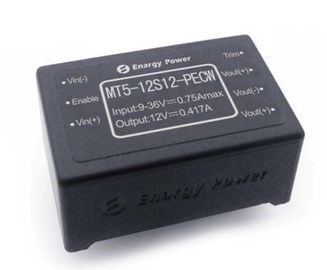

Módulos de alta freqüência MT5-12S12-PECW do conversor da fonte 5W 12V DC-DC da potência militar
Detalhe rápido
Lugar de origem: China
Marca: Enargy
Número de modelo: MT5-12S12-PECW
Potência de saída: 5W
Variação da temperatura de funcionamento: -40~100℃
Escala de tensão de entrada: 9-36Vdc
Tensão da saída: 12Vdc
Eficiência: 88%
Tamanho (L*W*H): 32.0*21.0*13.0mm
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1pcs
Preço: Negociação
Tempo de entrega: Negociação
Capacidade da fonte: 1000Pcs/week
Características chaves
· Potência de saída: 5W
· Escala larga da entrada: 9-36Vdc
· Eficiência de conversão alta: 88%
· Linha regulamento a ±0.5%
· Regulamento da carga a ±1.0%
· Tensão do isolamento: 1,500V
· Permita o controle (DE LIGAR/DESLIGAR)
· Output a proteção da sobrecarga
· O modo do soluço procura um caminho mais curto a proteção
· Proteção de temperatura excessiva
· Fechamento da sob-tensão da entrada
· Guarnição -8~+ da tensão da saída 10% Vout
Vista geral do produto
O uso destes módulos do conversor de DC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor ativo de alta freqüência da braçadeira fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
1,1 Avaliações máximas absolutas
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Tensão de entrada | 45 | VDC | Contínuo, inoperante | ||
36 | VDC | Contínuo, operando-se | |||
45 | VDC | Proteção transiente de funcionamento,<100ms> | |||
Tensão do isolamento | Entrada à saída | ||||
Temperatura de funcionamento | -40 | 100 | ℃ | Em virtude da temperatura do PWB | |
Temperatura de armazenamento | -65 | 125 | ℃ | ||
Permita à tensão de Vin- | -0,5 | 10 | VDC |
1,2 Entre características
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Escala de tensão de entrada | 9 | 12 | 36 | VDC | |
Fechamento da Sob-Tensão | 8,6 | 8,8 | VDC | Ponto de recuperação | |
8 | 8,2 | VDC | Proteja o ponto | ||
Corrente de entrada máxima | 0,75 | A | Minuto de Vin da entrada, carga máxima da saída | ||
Eficiência | 86 | % | Entrada avaliado; Carga avaliado | ||
Dissipação, à espera | 0,7 | W | Nenhuma carga |
1,3 Características de saída
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Ponto ajustado da tensão da saída | 11,85 | 12,00 | 12,15 | VDC | Entrada nominal. Não output nenhuma carga |
Output a escala da tensão | 11,75 | 12,00 | 12,25 | VDC | |
Escala da corrente de saída | 0,01 | 0,417 | A | ||
Linha regulamento | ±0.02 | ±0.50 | % | ||
Regulamento da carga | ±0.5 | ±1.0 | % | ||
Limite atual | 0,45 | 0,55 | A | Tensão 95% da saída do substantivo | |
Ondinha (RMS) | 10 | milivolt | Entrada nominal; carga máxima; Uma largura de faixa de 20 megahertz. | ||
Ruído (Pico-à-Pico) | 65 | milivolt | |||
Tampão da saída máxima | 1200 | μF |
1,4 Características de resposta dinâmica
Parâmetro | Tipo | Unidades | Notas |
Mude na corrente de saída | 200 | milivolt | 50% a 75% a 50% Iout máximo; (di/dt= 0.1A/µs). |
200 | milivolt | 50% a 75% a 50% Iout máximo; (di/dt= 0.25A/µs). | |
Tempo de recuperação dinâmico | 200 | µS | |
Tempo de elevação da saída | 50 | Senhora | Partir do vin à elevação do vout a 90% |
Overshoot da Volta-fora | 5 | % |
1,5 Características funcionais
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Freqüência do interruptor | 180 | 200 | 220 | Quilohertz | |
Guarnição da tensão da saída | 10 | % de Vout | Guarnição acima | ||
5 | Guarnição para baixo | ||||
Permita a tensão | 0,5 | miliampère | |||
Permita a lógica (DE LIGAR/DESLIGAR) do positivo do controle | 2,5 | 10 | VDC | Em-Controle, lógica alta ou flutuação | |
-0,5 | 1,5 | VDC | Fora-Controle, lógica baixa | ||
Proteção da sobrecarga | O modo atual, pulsa corrente (a carga rared 100%) | ||||
Procurar um caminho mais curto a proteção | 100 | mΩ | Modo do soluço, desde a recuperação | ||
Proteção de temperatura excessiva | 105 | ℃ | Tipo: Não-Travamento, Auto-Recuperação; Ponto inicial, temperatura do PWB | ||
90 | ℃ | Ponto de recuperação |
1,6 Características do isolamento
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Tensão do isolamento | 1500 | VDC | Entrada à saída | ||
1500 | VDC | À base | |||
500 | VDC | Para fora à base | |||
Resistência do isolamento | 100 | MΩ | Em 500VDC para testá-lo quando a pressão atmosférica e o R.H. forem 90% | ||
Capacidade do isolamento | 1000 | PF |
2. Características gerais
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Peso | 20 | Onça (g) | |||
MTBF (calculado) | 0,1 | MHrs | TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta |
3. Características ambientais
Parâmetro | Minuto | Tipo | Máximo | Unidades | Notas |
Temperatura de funcionamento | -40 | 100 | ℃ | Temperatura baixa do PWB | |
Temperatura de armazenamento | -65 | 125 | ℃ | Temperatura ambiental | |
Coeficiente de temperatura | ±0.02 | %/℃ | |||
Umidade | 20 | 95 | %R.H. |
4. Conformidade dos padrões
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2
5. Onda e curvas típicas
Figura 1: Eficiência na tensão nominal da saída contra a corrente da carga para o mínimo, o substantivo, e a tensão de entrada máxima em 25°C.
Figura 2: Eficiência na tensão nominal da saída e no poder avaliado de 60% contra a taxa do fluxo de ar para temperaturas do ar ambientais de 25°C.
Figura 3: Curvas derating potências de saída máximas contra a temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM a 400 LFM com o ar que flui do pino 3 a pin1 (tensão de entrada nominal).
Figura 4: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga. Capacidade da carga: capacitor 0.1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.
Figura 5: A temperatura ambiental é 25 o ℃, a carga levada pela carga (poder 13W), o mapa da imagiologia térmica.
Figura 6: Transeunte de ligação na carga máxima (carga resistive) (200 ms/div). Tensão de entrada pre-aplicada. Ch1: Vout (5V/div); Ch2: Entrada DE LIGAR/DESLIGAR (2V/div)
Figura 7: Tempo de queda da parada programada na carga máxima (2ms/div). Ch1: Vout (5V/div); Ch2: Entrada DE LIGAR/DESLIGAR (2V/div)
Figura 8: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo do ESR de 100 mΩ e capacitor 1μF cerâmico. Ch1: Vout (100mV/div).
Figura 9: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo): dI/dt = 2.5A/μs). Tampão da carga: 220μF, capacitor de tântalo do ESR de 30 mΩ e capacitor 1μF cerâmico. Ch1: Vout (100mV/div).
6. Informação física
6,1 Esboço mecânico
Notas: 1. Todos pinos restantes são o diâmetro 2. Pin4 de 0.6mm e Pin6 são conexão paralela. O usuário poderia conseguir a função Vout (+) se conecte o pino dois ou ambos. 3. Tolerâncias: x.xx±0.02 dentro. (x.x±0.5mm) .x.xxx±0.010 dentro. (x.xx±0.25mm)
6,2 Designações do Pin
Pin não. | Nome | Função |
1 | Vin (-) | Tensão de entrada negativa |
2 | Permita | A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta. |
3 | Vin (+) | Tensão de entrada positiva |
4 | Vout (+) | Tensão positiva da saída |
5 | Vout (-) | Tensão negativa da saída |
6 | Vout (+) | Tensão positiva da saída |
7 | Guarnição | Guarnição da tensão da saída |
