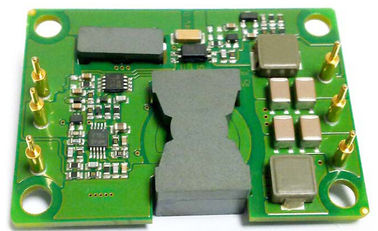

Saída 15V XD50-24DB15-POC dos conversores 50W de DC-DC
Características:
Escala larga da entrada: 18 ‐ 36 V
Potência de saída: 50W
Eficiência de conversão alta: 90%
Linha regulamento a: ±1%
Regulamento da carga a: ±1%
Entrada sob o ‐ do fechamento da tensão do ‐ para fora
Saída sobre a proteção da corrente do ‐
O modo do soluço procura um caminho mais curto a proteção
Saída sobre a proteção da tensão do ‐
Permita o controle (de ligar/desligar)
Tensão do isolamento (entrada à saída): 1500Vdc
Vista geral do produto:
Poder avançado do uso destes módulos do conversor da C.C. do ‐ da C.C.
tecnologias do processamento, do controle e de empacotamento a
forneça o desempenho, a flexibilidade, a confiança e o custo
eficácia de um componente maduro do poder. Alto
o interruptor ativo da braçadeira da freqüência fornece o poder superior
densidade com de baixo nível de ruído e eficiência elevada.
1. Características elétricas
1,1 Avaliações máximas absolutas
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada
|
|
|
45
|
VDC
|
Contínuo, inoperante
|
|
|
|
40
|
VDC
|
Contínuo, operando-se
|
|
|
|
45
|
VDC
|
Tensão de impulso,<100ms>
|
|
Tensão do isolamento
|
|
|
2000
|
VDC
|
Entrada à saída
|
|
Temperatura de funcionamento
|
-40
|
|
100
|
℃
|
Em virtude da temperatura do PWB
|
|
Temperatura de armazenamento
|
-55
|
|
115
|
℃
|
|
|
Permita - a tensão de Vin
|
-2
|
|
10
|
VDC
|
|
1,2 Entre características
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Escala de tensão de entrada de funcionamento
|
18
|
24
|
36
|
VDC
|
|
|
Fechamento da Sob-Tensão da entrada
|
|
17,5
|
17,9
|
VDC
|
Ponto de recuperação
|
|
16
|
16,5
|
|
VDC
|
Proteja o ponto
|
|
Corrente de entrada máxima
|
|
|
3,5
|
A
|
Minuto de Vin, carga máxima da saída
|
|
Eficiência
|
|
89
|
|
%
|
Entrada avaliado; carga avaliado
|
|
Dissipação, à espera
|
|
4
|
|
W
|
Nenhuma carga
|
1,3 Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Ponto ajustado da tensão da saída
|
+14,85
|
+15,00
|
+15,15
|
VDC
|
+Vout
|
Tensão de entrada avaliado, carga pequena
|
|
-14,50
|
-15,00
|
-15,50
|
VDC
|
- Vout
|
|
Escala da tensão da saída
|
+14,80
|
+15,00
|
+15,20
|
VDC
|
+Vout
|
|
|
-14,40
|
-15,00
|
-15,60
|
VDC
|
- Vout
|
|
|
Escala da corrente de saída
|
0,2
|
|
1,7
|
A
|
+Vout
|
|
|
0,2
|
|
1,7
|
A
|
- Vout
|
|
|
Voltage Regulation
|
|
|
±1
|
%
|
+Vout
|
|
|
|
|
±4
|
%
|
- Vout
|
|
|
Regulamento da carga
|
|
|
±1
|
%
|
+Vout
|
|
|
|
|
±4
|
%
|
- Vout
|
|
|
Proteção da sobrecarga da saída
|
|
2,4
|
|
A
|
+Vout
|
90% da tensão avaliado da saída
|
|
|
2,4
|
|
A
|
- Vout
|
|
Corrente curto de Circui da saída
|
0
|
|
5
|
A
|
+Vout
|
|
|
0
|
|
5
|
A
|
- Vout
|
|
|
RMS
|
|
15
|
|
milivolt
|
+Vout
|
Entrada nominal; carga máxima; 20MHz, largura de faixa
|
|
|
15
|
|
milivolt
|
- Vout
|
|
pico-à-pico
|
|
50
|
|
milivolt
|
+Vout
|
|
|
50
|
|
milivolt
|
- Vout
|
|
Carga capacitiva do themachine
|
|
|
2200
|
μF
|
+Vout
|
|
|
|
|
2200
|
μF
|
- Vout
|
|
1,4 Características de resposta dinâmica
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Mude na corrente de saída
|
|
450
|
|
milivolt
|
+Vout
|
Carregue change50%~75%~50% Iout
máximo, di/dt= 0.1A/μS
|
|
|
450
|
|
milivolt
|
- Vout
|
|
|
450
|
|
milivolt
|
+Vout
|
Carga change50%~75%~50% Iout
máximo, di/dt= 0.5A/μS
|
|
|
450
|
|
milivolt
|
- Vout
|
|
Tempo de recuperação dinâmico
|
|
|
300
|
nós
|
|
|
|
Tempo de ligação
|
|
5
|
|
Senhora
|
|
|
|
Overshoot da Volta-fora
|
|
|
5
|
%
|
|
|
1,5 Características funcionais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Freqüência do interruptor
|
180
|
200
|
230
|
Quilohertz
|
|
|
Permita a corrente
|
|
|
1
|
miliampère
|
|
|
Permita (DE LIGAR/DESLIGAR)
|
1
|
|
15
|
VDC
|
Em-controle, lógica alta ou flutuação
|
|
-0,5
|
|
0,3
|
VDC
|
Fora-controle, lógica baixa
|
|
Proteção da sobrecarga
|
110
|
|
130
|
%
|
|
|
Procurar um caminho mais curto a proteção)
|
|
|
65
|
mΩ
|
Modo do soluço, desde a recuperação
|
1,6 Características do isolamento
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
1500
|
|
|
VDC
|
Entrada à saída
|
|
1500
|
|
|
VDC
|
À base
|
|
500
|
|
|
VDC
|
Para fora à base
|
|
Resistência do isolamento
|
100
|
|
|
MΩ
|
Em 500VDC para testá-lo quando atmosférico
a pressão e o R.H. são 90%
|
|
Capacidade do isolamento
|
|
1000
|
|
PF
|
|
características 2.General
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Peso
|
|
25
|
|
g
|
|
|
MTBF
|
1
|
|
|
MHrs
|
TR-NWT-000332; carga de 80%, 300LFM,
40℃ Ta
|
características 3.Environmental
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
-40
|
|
100
|
℃
|
Temperatura prolongada, baixa do PWB
|
|
Temperatura de armazenamento
|
-55
|
|
105
|
℃
|
Ambiental
|
|
Coeficiente de temperatura
|
|
|
±0.02
|
%/℃
|
|
|
Umidade
|
20
|
|
95
|
%R.H.
|
Umidade
|
conformidade 4.Standards
|
Parâmetro
|
Notas
|
|
MIL-STD-704
|
|
|
MIL-STD-1399
|
|
|
MIL-STD-810
|
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 61000-4-2
|
|
5. ONDA DO TRABALHO
Figura 1: Eficiência na tensão nominal da saída contra a carga
corrente para o mínimo, o substantivo, e a entrada máxima
tensão em 25°C.
Figura 2: Eficiência na tensão nominal da saída e
poder avaliado de 60% contra a taxa do fluxo de ar para o ar ambiental
temperaturas de 25°C.
Figura 3: Curvas derating potências de saída máximas contra.
temperatura do ar ambiental para taxas do fluxo de ar de 0 LFM
com 400 LFM com o ar que flui do pino 1 para fixar 3
(tensão de entrada nominal).
Figura 4: Ondinha da tensão da saída na tensão de entrada nominal
e corrente avaliado da carga (20 mV/div). Capacidade da carga:
capacitor 0.1μF cerâmico e capacitor de tântalo 10μF.
Largura de faixa: 20 megahertz.
Figura 5: Lote térmico do conversor na carga máxima
corrente (50W) com o ar 25°C que flui na taxa de
200 LFM. O ar está fluindo através do conversor
do pino 3 para fixar 1 (tensão de entrada nominal).
Figura 6: Lote térmico do conversor na carga máxima
corrente (50W) com o ar 25°C que flui na taxa de
200 LFM. O ar está fluindo através do conversor de
entrada à saída (tensão de entrada nominal).
Figura 7: Transeunte de ligação na carga máxima (carga resistive)
(10ms/div). Tensão de entrada pre-aplicada.
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: Entrada DE LIGAR/DESLIGAR (1V/div).
Figura 8: Tempo de queda da parada programada na carga máxima (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: Entrada DE LIGAR/DESLIGAR (1V/div).
Figura 9: Resposta da tensão da saída à etapa-mudança dentro
corrente da carga (50%-75%-50% de Iout (máximo); dI/dt =
0.5A/μs). Tampão da carga: 10μF, tântalo de 100mΩ ESR
capacitor e capacitor 0.1μF cerâmico.
Ch 1: Vout1 (200mV/div)
Figura 10: Resposta da tensão da saída à etapa-mudança na carga
corrente (50%-75%-50% de Iout (máximo): dI/dt = 0.5A/μs).
Tampão da carga: 10μF, capacitor de tântalo do ESR de 30 mΩ e 1μF
tampão cerâmico. Ch 2: Vout2 (200mV/div).
informação 6.Physical
6,1 Esboço mecânico
Notas:
1. Todos os pinos são (1.02mm) diâmetro com. (2.2mm) ombros do suporte isolador do diâmetro.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm
6,2 Designações do Pin
|
Pin não.
|
Nome
|
Função
|
|
1
|
Permita
|
A entrada de TTL para desligar o conversor sobre e, provido para Vin (-), com o interno levanta.
|
|
2
|
Vin (-)
|
Tensão de entrada negativa
|
|
3
|
Vin (+)
|
Tensão de entrada positiva
|
|
4
|
Vout (+)
|
Tensão positiva da saída
|
|
5
|
COM
|
Terra
|
|
6
|
Guarnição
|
Tensão negativa da saída
|
