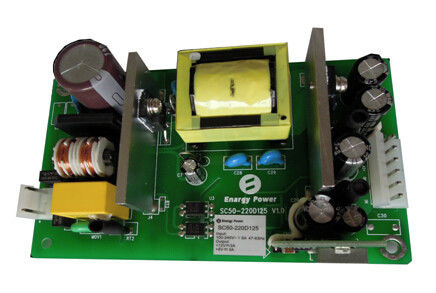

Saída 12V5V SC50-220D125 das fontes de alimentação 50W de AC-DC
Características chaves
Escala da entrada da C.A.: 90~264Vac
Saídas duplas: 12V/3.0A, 5V/3.0A
Eficiência elevada: 85%
Linha regulamento: ≤±2%
Regulamento da carga: ≤±2%
procurar um caminho mais curto a proteção
Saída sobre a proteção atual
Saída sobre a proteção da tensão
Natural esfrie
RoHS complacente
Avaliação chama-retardada UL94V-0
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada avaliado
|
100
|
220
|
240
|
VAC
|
|
|
Escala de tensão de entrada da C.A.
|
90
|
|
264
|
VAC
|
|
|
Freqüência avaliado da entrada da C.A.
|
|
50/60
|
|
Hertz
|
|
|
Escala de freqüência da entrada da C.A.
|
47
|
|
63
|
Hertz
|
|
|
Corrente de entrada máxima
|
|
|
1,5
|
A
|
Tensão de entrada mínima, carga máxima
|
|
Corrente do inrush da entrada
|
|
|
60
|
A
|
240Vac, 25℃, primeiro começo
|
|
Eficiência
|
85
|
|
|
%
|
220Vac, carga máxima
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Escala da tensão da saída
|
5V
|
4,90
|
5,00
|
5,10
|
VDC
|
|
|
12V
|
11,76
|
12,00
|
12,24
|
VDC
|
|
|
Escala da corrente de saída
|
5V
|
0
|
|
3,0
|
A
|
|
|
12V
|
0
|
|
3,0
|
A
|
|
|
Linha regulamento
|
|
|
±2
|
%
|
|
|
Regulamento da carga
|
|
|
±2
|
%
|
|
|
Ondinha & ruído
|
5V
|
|
|
100
|
milivolt
|
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz
|
|
12V
|
|
|
150
|
milivolt
|
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz
|
|
Resposta dinâmica
|
Desvio
|
|
|
±5
|
%
|
25% a 50% a 25% Iout máximo, 50% a 75% a 50% Iout máximo, 0.1A/us
|
|
Tempo de estabelecimento
|
|
|
400
|
nós
|
Ao nom de dentro 1% Vout.
|
|
Tempo de elevação de ligação
|
|
|
50
|
Senhora
|
Carga máxima, 10%~90% Vout
|
|
Overshoot da tensão da saída
|
|
|
±5
|
%
|
|
|
Capacidade de saída
|
|
|
2200
|
μF
|
|
Características da proteção
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Saída sobre a proteção da tensão
|
13
|
|
16
|
VDC
|
Trava fora
|
|
Saída sobre a proteção da carga
|
5,0
|
|
7,0
|
A
|
Soluço
|
|
Procurar um caminho mais curto a proteção
|
|
|
10
|
mΩ
|
Soluço
|
Características gerais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
250
|
|
|
KHrs
|
Entrada avaliado, carga máxima, 25℃
|
|
Peso
|
|
|
180
|
g
|
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
0
|
|
+70
|
℃
|
|
|
Temperatura de armazenamento
|
-20
|
|
+85
|
℃
|
|
|
Humidade relativa
|
20
|
|
90
|
%RH
|
|
|
Umidade do armazenamento
|
10
|
|
95
|
%RH
|
|
|
Altura
|
|
|
3000
|
m
|
|
Características de segurança
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
Entrada à saída
|
4000
|
|
|
VAC
|
10mA/1min, nenhum formar arcos e divisão
|
|
Entrada à terra
|
1500
|
|
|
VAC
|
|
Saída à terra
|
500
|
|
|
VAC
|
10mA/1min, nenhum formar arcos e divisão
|
|
Resistência do isolamento
|
Entrada à saída
|
10
|
|
|
MΩ
|
500Vdc/1min, pressão atmosférica normal, umidade de 90%
|
Características da compatibilidade electrónica
|
Artigo
|
Padrões
|
Circunstâncias
|
Notas
|
|
CE
|
EN55011
IEC60601-1-2
|
Classe B
|
Passe o teste do sistema
|
|
RE
|
EN55011
IEC60601-1-2
|
Classe B
|
Passe o teste do sistema
|
|
Harmónico
|
EN61000-3-2
|
Exigências de equipamentos da classe A
|
Critério B
|
|
Flutuações e cintilação da tensão
|
EN61000-3-3
|
Exigências de equipamentos da classe A
|
Critério B
|
|
Impulso
|
EN61000-4-5
|
Modo diferencial ±1KV, mode±2KV comum
|
Critério B
|
|
MERGULHO
|
EN61000-4-11
EN55024
|
Mergulho da tensão a 0%Ut, 10ms
|
Critério B, teste na fase 0, 90, 180 e 270
|
|
|
|
Mergulho da tensão a 40%Ut, 20ms
|
|
Mergulho da tensão a 70%Ut, 50ms
|
|
ESD
|
Descarga do ar
|
EN61000-4-2
|
±8KV
|
Critério B
|
|
Descarga do contato
|
EN61000-4-2
|
±4KV
|
Critério B
|
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Informação física
Esboço mecânico
Length×width×heigth: 127.0×76.0×37.0 (milímetro), 5×2.99×1.46 (dentro),
Designações do conector
|
Artigo
|
Não.
|
Função
|
|
J1
|
1
|
L entrada
|
|
2
|
NC
|
|
3
|
Entrada de N
|
|
J3
|
1
|
12V vout+
|
|
2
|
5V vout+
|
|
3
|
5V vout+
|
|
4
|
Vout-
|
|
5
|
Vout-
|
|
6
|
NC
|
Notas:
Derating a curva do módulo quando temperatura ambiental sobre 50℃
