Lugar de origem: | China |
Marca: | Enargy |
Número do modelo: | SC100-220S48 |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Tempo de entrega: | 1-8 semanas |
Termos de pagamento: | negociação |
Habilidade da fonte: | 15000Pcs/week |
Realçar: | ac para alimentação de DC,fonte de alimentação do conversor da C.C. da C.A. |
---|

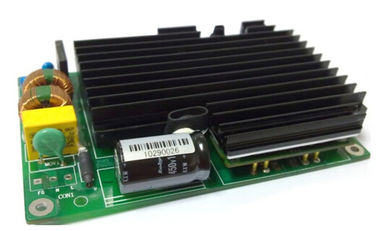

Saída 48V SC100-220S48 das fontes de alimentação 100W de AC-DC
Características chaves
Poder a rendimento elevado: 100W
Escala da entrada: 85~264Vac
Eficiência elevada: 85%
Linha regulamento: ≤±1%
Regulamento da carga: ≤±2%
Freqüência fixa: 220kHz
Tensão do isolamento: 1500Vdc
Proteção do curto-circuito
Saída sobre a proteção atual
Sobre a proteção da temperatura
Vista geral do produto
Estas tecnologias avançadas do processamento, do controle e de empacotamento do poder do uso do conversor de AC-DC para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Tensão de entrada avaliado |
|
220 |
|
VAC |
|
Escala de tensão de entrada da C.A. |
85 |
|
264 |
VAC |
|
Freqüência avaliado da entrada da C.A. |
|
50/60 |
|
Hertz |
|
Escala de freqüência da entrada da C.A. |
47 |
|
63 |
Hertz |
|
Corrente de entrada máxima |
|
|
2 |
A |
Tensão de entrada mínima, carga máxima |
Eficiência |
|
85 |
|
% |
Tensão de entrada avaliado, carga avaliado |
Características de saída
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Escala da tensão da saída |
47,52 |
48 |
48,48 |
VDC |
|
|
Escala da corrente de saída |
0,1 |
|
2,1 |
A |
|
|
Linha regulamento |
|
|
±1 |
% |
|
|
Regulamento da carga |
|
|
±2 |
% |
|
|
Ondinha & ruído |
|
|
800 |
milivolt |
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz |
|
Resposta dinâmica |
Desvio |
|
|
±1 |
% |
25% a 50% a 25% Iout máximo, 50% a 75% a 50% Iout máximo, 0. 1A/us |
Tempo de estabelecimento |
|
|
500 |
nós |
Ao nom de dentro 1% Vout. |
|
Overshoot da tensão da saída |
|
|
1 |
% |
|
|
Capacidade de saída |
|
470 |
|
μF |
|
Características da proteção
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Saída sobre a proteção da carga |
2,3 |
|
2,8 |
A |
Soluço |
Procurar um caminho mais curto a proteção |
|
|
10 |
mΩ |
Soluço |
Proteção de temperatura excessiva |
|
105 |
|
℃ |
Auto recuperação |
Características gerais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
100 |
|
|
KHrs |
TR-NWT-000332, carga de 80%, 300LFM, 40℃ Ta |
Peso |
|
|
300 |
g |
|
Características ambientais
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamento |
-20 |
|
+55 |
℃ |
|
Temperatura de armazenamento |
-40 |
|
+85 |
℃ |
|
Humidade relativa |
10 |
|
90 |
% |
|
Altura |
|
|
3000 |
m |
|
Características de segurança
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Tensão do isolamento |
Entrada à saída |
1500 |
|
|
VDC |
10mA/1min, nenhum formar arcos e divisão |
Entrada à terra |
1000 |
|
|
VDC |
||
Saída à terra |
500 |
|
|
VDC |
7.5mA/1min, nenhum formar arcos e divisão |
|
Resistência do isolamento |
Entrada à saída |
100 |
|
|
MΩ |
500Vdc/1min, pressão atmosférica normal, umidade de 90% |
Qualificação ambiental
Parâmetro |
Notas |
Vibração |
Escala de freqüência: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Machados de X.Y.Z, 30min/axis |
Choque mecânico |
onda do Metade-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Frio (na operação) |
Anúncio IEC60068-2-1 |
Calor úmido |
IEC60068-2-67 CY |
Ciclismo da temperatura |
-20°C a 85°C, rampa 15°C/min., 500 ciclos |
Poder/ciclismo térmico |
Vin = minuto a máximo, carga máxima, 100 ciclos |
Marginalidade do projeto |
Tmin-10°C a Tmax+10°C, 5°C etapas, Vin = minuto a máximo, carga 0-105% |
Teste de vida |
95% Vin avaliado e carga, unidades em derating o ponto, horas >5000 |
Capacidade da solda |
IEC60068-2-20 |
Conformidade dos padrões
Padrões |
Notas |
UL/cUL60950 |
|
EN60950 |
|
EN60601-1 |
|
ESCUMALHAS 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2No.60950-1 |
|
Informação física
Esboço mecânico
Length×width×heigth: 135×90×28 (milímetro), 5.32×3.54×1.1 (dentro),
Designações do Pin
CON1
Pin não. |
Nome |
Função |
1 |
FG |
Terra |
2 |
N |
Linha neutra |
3 |
L |
Linha viva |
CON2
Pin não. |
Nome |
Função |
1 |
-48V |
Tensão negativa da saída |
2 |
-48V |
Tensão negativa da saída |
3 |
Terra |
Tensão positiva da saída |
4 |
Terra |
Tensão positiva da saída |
Notas de aplicação: Uma variedade de notas de aplicação e Livros Brancos técnicos podem ser transferidos no formato do pdf de nosso Web site.
