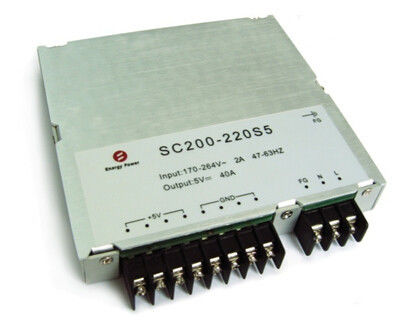

Saída 5V SC200-220S5 das fontes de alimentação 200W de AC-DC
Características chaves
Escala da entrada da C.A.: 170~264Vac
Únicas saídas: 5V/40A
Eficiência elevada: 89%
Linha regulamento: ≤±1%
Regulamento da carga: ≤±1%
Baixo ripple&noise: ≤200mV
procurar um caminho mais curto a proteção
Saída sobre a proteção atual
Proteção curto da saída
Sobre a proteção da temperatura
Natural esfrie
RoHS complacente
Avaliação chama-retardada UL94V-0
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características da entrada
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada avaliado
|
|
220
|
|
VAC
|
|
|
Escala de tensão de entrada da C.A.
|
170
|
|
264
|
VAC
|
|
|
Freqüência avaliado da entrada da C.A.
|
|
50/60
|
|
Hertz
|
|
|
Escala de freqüência da entrada da C.A.
|
47
|
|
63
|
Hertz
|
|
|
Corrente de entrada máxima
|
|
|
2
|
A
|
Tensão de entrada mínima, carga máxima
|
|
Eficiência
|
Entrada da C.A.
|
86
|
89
|
|
%
|
Tensão de entrada avaliado, figura avaliado 1 da carga
|
| |
|
|
|
|
|
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
|
Escala da tensão da saída
|
5V
|
4,95
|
5
|
5,05
|
VDC
|
|
|
|
Escala da corrente de saída
|
5V
|
0
|
|
40
|
A
|
|
|
|
Linha regulamento
|
|
|
±1
|
%
|
|
|
Regulamento da carga
|
|
|
±1
|
%
|
|
|
Regulamento de temperatura
|
|
±0.03
|
|
%/°C
|
Sobre a variação da temperatura de funcionamento
|
|
Gire sustentam fora o tempo
|
10
|
|
|
Senhora
|
220Vac, carga máxima, de Vin desligam para a gota para 90%, figura 4 de Vout
|
|
Ondinha & ruído
|
5V
|
|
|
200
|
milivolt
|
Entrada avaliado, carga máxima, figura 5 de uma largura de faixa de 20 megahertz
|
|
Resposta dinâmica
|
Desvio
|
|
|
200
|
milivolt
|
50% a 75% a 50% Iout máximo, 0.1A/u
|
|
|
|
200
|
milivolt
|
50% a 75% a 50% Iout máximo, 2.5A/us
|
|
Overshoot da tensão da saída
|
|
|
±5
|
%
|
|
|
Capacidade de saída
|
|
20000
|
|
μF
|
|
Características da proteção
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Saída sobre a proteção da carga
|
48
|
|
50
|
A
|
Soluço
|
|
Procurar um caminho mais curto a proteção
|
|
|
10
|
mΩ
|
Soluço
|
|
Proteção de temperatura excessiva
|
Parada programada
|
|
105
|
|
℃
|
Auto recuperação
|
| |
|
|
|
|
|
|
Notas:
1.+5V incorporará a recuperação do automóvel do soluço
Características gerais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
100
|
|
|
KHrs
|
TR-NWT-000332,80% carga, 300LFM, 25℃
|
|
Peso
|
|
|
500
|
g
|
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
-20
|
|
+55
|
℃
|
|
|
Temperatura de armazenamento
|
-40
|
|
+85
|
℃
|
|
|
Umidade do armazenamento
|
10
|
|
90
|
%
|
|
Características de segurança
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
Entrada à saída
|
1500
|
|
|
VDC
|
5mA/1min, nenhum formar arcos e divisão
|
|
Entrada à terra
|
1000
|
|
|
VAC
|
|
Saída à terra
|
500
|
|
|
VDC
|
5mA/1min, nenhum formar arcos e divisão
|
|
Resistência do isolamento
|
Entrada à saída
|
10
|
|
|
MΩ
|
500Vdc/1min, pressão atmosférica normal, umidade de 90%
|
Características
|
Artigo
|
Padrões
|
Circunstâncias
|
Notas
|
|
Harmónico
|
EN61000-3-2
|
Exigências das lâmpadas do C
|
Critério B
|
|
Flutuações e cintilação da tensão
|
EN61000-3-3
|
Exigências de equipamentos da classe A
|
Critério B
|
|
Impulso
|
EN61000-4-5
|
Modo diferencial ±2KV, mode±4KV comum
|
Critério B
|
|
MERGULHO
|
EN61000-4-11
EN55024
|
Mergulho da tensão a 0%Ut, 10ms
|
Critério B, teste na fase 0, 90, 180 e 270
|
|
Mergulho da tensão a 40%Ut, 20ms
|
|
Mergulho da tensão a 70%Ut, 50ms
|
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Qualificação ambiental
|
Parâmetro
|
Notas
|
|
Vibração
|
Escala de freqüência: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Machados de X.Y.Z, 30min/axis
|
|
Choque mecânico
|
onda do Metade-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Frio (na operação)
|
Anúncio IEC60068-2-1
|
|
Calor úmido
|
IEC60068-2-67 CY
|
|
Ciclismo da temperatura
|
-20°C a 85°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclismo térmico
|
Vin = 170Vac minuto to264Vac máximos, carga máxima, 100 ciclos
|
|
Marginalidade do projeto
|
Tmin-10°C a Tmax+10°C, 5°C etapas, Vin = minuto a máximo, carga 0-105%
|
|
Teste de vida
|
95% Vin avaliado e carga, unidades em derating o ponto, 50000 horas
|
|
Capacidade da solda
|
IEC60068-2-20
|
Conformidade dos padrões
|
Padrões
|
Notas
|
|
UL60950-1
|
|
|
EN60950-1
|
|
|
EN60601-1
|
|
|
ESCUMALHAS 22.2NO.601.1
|
|
|
UL2601
|
|
|
CSA22.2NO.60950-1
|
|
Informação física
Esboço mecânico
Length×width×heigth135×125×21 (milímetro), 5.315×4.921×0.826 (polegada),
Designações do conector
|
Pin#
|
Nome
|
Notas
|
|
1
|
N
|
Entrada da C.A.
|
|
2
|
L
|
Entrada da C.A.
|
|
3
|
FG
|
Terra da entrada da C.A.
|
|
4
|
Terra
|
Terra da saída
|
|
5
|
Terra
|
|
|
6
|
Terra
|
|
|
7
|
Terra
|
|
|
8
|
+5V
|
|
|
9
|
+5V
|
|
|
10
|
+5V
|
|
|
11
|
+5V
|
|
Onda e curvas típicas
Figura 1 eficiência CONTRA a corrente de saída. 400LFM, 25°C
Figura 2: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (20 mV/div). Capacidade da carga: capacitor 1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.
Figura 3: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo de 100 mW ESR e capacitor 1μF cerâmico. Ch 1: Vout (200mV/div)
Figura 4: Gire sustentam fora o tempo
