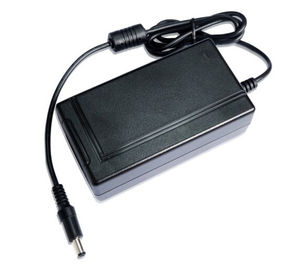

Adaptador médico do poder IP22, adaptador do poder de AC-DC com aprovação do CE ROHS

1. Sumário Este adaptador é para o uso médico com o poder de entrada que varia em 90-264Vac, na única saída atual 24Vdc/2.5A, e na corrente máxima 6A. Fornece a proteção da sobrecarga, procura um caminho mais curto a proteção, a proteção da sobretensão e a proteção do superaquecimento.

2. As características chaves do produto

Modelo	Escala de tensão de entrada	Tensão avaliado da saída	Escala da corrente de saída	Ondinha (pico) (Carga avaliado, limitação 20MHz da largura de faixa)
MDA60-220S24	90-264Vac	24Vdc	0-2.5A	≤150mV

3. Padrões e orientação da adopção

1. Teste ambiental de GB/T 2423.1-2008 para produtos elétricos e eletrônicos – parte 2: Teste métodos/teste A: Baixa temperatura
2. Teste ambiental de GB/T 2423.2-2008 para produtos elétricos e da eletrônica – parte 2: Teste métodos/teste B: De alta temperatura
3. Procedimentos de teste ambiental básicos de GB/T 2423.3-2006 para produtos elétricos e eletrônicos -- Teste Ca: Calor úmido, de estado estacionário
4. Procedimentos de teste ambiental básicos de GB/T 2423.4-2008 para produtos elétricos e eletrônicos -- DB do teste: Calor úmido, cíclico
5. Teste ambiental de GB/T 2423.5-2008 para produtos elétricos e eletrônicos – parte 2: Teste métodos/teste Ea e orientação: Choque
6. Teste ambiental de GB/T 2423.6-1995 para produtos elétricos e eletrônicos – parte 2: Teste métodos/teste Ea e orientação: Colisão
7. Teste ambiental de GB/T 2423.8-2008 para produtos elétricos e eletrônicos – parte 2: Teste métodos/teste Ed: Livre a queda
8. Teste ambiental de GB/T 2423.10-2008 para produtos elétricos e eletrônicos – parte 2: Teste métodos/teste Fc e orientação: Vibração (seno)
9. Sistemas do microcomputador de GB/T 14714.1-2008 e especificação geral do equipamento da fonte de alimentação do interruptor
10. Limites de GB/T 17625.1-2012 para a corrente do harmónico do equipamento elétrico e eletrônico de baixa tensão.
11. Limites da compatibilidade eletromagnética de GB/T 17625.2-2007 em flutuações da tensão e cintilação criada por dispositivos com a corrente avaliado menos do que 16A sob os sistemas de baixa voltagem da fonte de alimentação.
12. Teste da compatibilidade eletromagnética de GB/T 17626.1-2006 e vista geral das técnicas de medida do teste da imunidade.
13. Compatibilidade eletromagnética de GB/T 17626.11-2011 - teste e técnicas de medida - mergulhos da tensão, interrupções curtos e teste da imunidade das variações da tensão
14. Compatibilidade eletromagnética de GB/T 17626.2-2006 - teste e técnicas de medida - teste da imunidade da descarga eletrostática
15. Compatibilidade eletromagnética de GB/T 17626.3-2006 - teste e técnicas de medida - teste da imunidade do campo eletromagnético do RF
16. A compatibilidade eletromagnética de GB/T 17626.4-2008 - teste e técnicas de medida - transiente rápido elétrico/estourou o teste da imunidade
17. Compatibilidade eletromagnética de GB/T 17626.5-2008 - teste e técnicas de medida - teste da imunidade do impulso (impacto)
18. Compatibilidade eletromagnética de GB/T 17626.6-2008 - teste e técnicas de medida – teste da imunidade para a transmissão da indução do RF ao distúrbio
19. Compatibilidade eletromagnética de GB/T 17626.8-2006 - teste e técnicas de medida - teste da imunidade do campo magnético da freqüência do poder
20. Compatibilidade eletromagnética de GB/T 17626.9-2011 - teste e técnicas de medida - teste da imunidade do campo magnético do pulso
21. Método do teste de GB/T 1772-1979 para a determinação da taxa de falhas de elementos e de componentes eletrônicos
22. Exigências técnicas do sistema operativo estático de QJ/T 1950-1990
23. Representação de GB/T 6991-1986 de dados de confiança para componentes eletrônicos
24. Previsão da confiança do equipamento eletrônico de MIL-HDBK-217F
25. Manual da previsão da confiança do equipamento eletrônico de GJB/Z-299B
26. Segurança médica do equipamento GB9706.1-2007 eletrônico

4. Circunstâncias ambientais

Série não.	Artigo	Indictor técnico		Unidade	Observações
1	Temperatura de trabalho	0 — +40		℃
2	Armazenando a temperatura	-20 — +85		℃
3	Humidade relativa	Trabalho	20-90	%RH
		Armazenagem	10-95
4	Altura	≤3000		m
5	Método Refrigerando-para baixo	Refrigerar natural

5. Características do poder

1. Características da entrada
Série não.	Artigo		Exigências técnicas	Unidade	Observações
1,1	Tipo do poder		Ⅱ da categoria
1,2	Tensão de entrada avaliado		100-240	VAC
	Escala de tensão de entrada		90-264
1,3	Escala de freqüência da entrada		47-63	Hertz
1,4	Freqüência avaliado da entrada		50/60	Hertz
1,5	Corrente de entrada máxima		2	A	90VAC
1,6	Corrente do inrush da entrada		≤60	A	Entrada 25℃/cold de VIN=240Vac na primeira bota (a capacidade deve ser liberada completamente. Meça em todo o ângulo de fase da tensão de entrada.)
1,7	Poder no tempo de atraso		≤2	S	carga 220VAC/full
1,8	Tempo da parada programada		≥10	Senhora	carga 110VAC/full
1,9	consumo de potência da Nenhum-carga		<2	W
2. Características da saída
2,1	Escala da tensão da saída		24.00-24.60	VDC	Tensão de entrada completa, escala da carga máxima
2,2	Escala da corrente de saída		0-2.50	A	A escala de tensão de entrada completa, 220VAC entrado, corrente de saída recupera a 2.5A de 6A após 1s.
2,3	Eficiência total		≥85	%	Entrada avaliado, carga avaliado
2,4	Ondinha e ruído da saída		≤150	mVpk-PK	Temperatura normal, largura de faixa do osciloscópio 20MHz, pontas de prova paralelamente, capacidade 10uF+104
2,5	Comute a amplitude do overshoot da máquina		≤±5	%
2,6	Resposta dinâmica	Amplitude do Overshoot	△V: ≤±5	%	flutuação da carga 25%-50%-25% ou 50%-75%-50%, taxa 0.1A/uS da flutuação
		Recuperando o tempo	△t: ≤400	µS
2,7	Precisão do regulamento de tensão		≤±2	%
2,8	Fator do regulamento da carga		≤±2	%
2,9	Fator do regulamento de tensão		≤±2	%
2,10	Carga da capacidade		≤2200	F	Entrada avaliado, modo do CR da carga
3. Características de proteção
3,1	Proteção da sobrecarga		6.5-8	A	O modo do soluço, pode auto - recuperar
3,2	Proteção do curto-circuito		O curto-circuito não danificado, depois que procurar um caminho mais curto a liberação, poder pode trabalhar corretamente		Resistência do curto-circuito <10m>
3,3	Proteção do superaquecimento		acontece		Fechado, necessidade de recarregar
3,4	Proteção da sobretensão		26-30	VDC	Fechado, necessidade de recarregar

6. Especs. da segurança e características da compatibilidade electrónica

Série não.	Artigo		Exigências técnicas	Padrões	Observações
1	Força dieléctrica	Entrada/saída	4000Vac/10mA/1min: nenhum arco do vôo, nenhuma divisão
2	Resistência de isolamento	Entrada/saída	≥10MΩ/500Vdc/1min: Na pressão atmosférica normal, com a humidade relativa que é 90% e tensão de teste que são 500V, a parcela da C.A. do circuito principal do retificador e a parcela da C.C. são para a terra e a parcela da C.A. à resistência de isolamento da parcela da C.C. não é mais baixa do que 10M
3	Emissão conduzida (CE)		CLASSE B	EN55011 Registo 20780 do FCC IEC60601-1-2
4	Emissão irradiada (COM REFERÊNCIA A)		CLASSE B	EN55011 Registo 20780 do FCC IEC60601-1-2
5	Harmónico		Classe A	EN61000-3-2	Critério de B
6	Flutuações e cintilação da tensão		Classe A	EN61000-3-3	Critério de B
7	Impulso		Modo diferencial ±1KV, modo comum ±2KV	EN61000-4-5	Critério de B
8	Mergulhos da tensão e interrupções curtos		Caindo a 0%Ut, tempo durável: 10ms, (critério de B)	EN61000-4-11 EN55024	Teste em 0, 90, 180 e 270 graus respectivamente.
			Caindo a 40%Ut, tempo durável: 20ms, (critério de B)
			Caindo a 70%Ut, tempo durável: 50ms, (critério de B)
9	Proteção estática	Descarga do ar	±8KV	EN61000-4-2	Critério de B
		Descarga do contato	±4KV	EN61000-4-2	Critério de B
10	Avaliação da protecção contra incêndios		94-V0
11	avaliação da Água-proteção		IP22
12	Exigência de RoHS		Cumpre com o RoHS
13	Qualidade		≤350g

7. Características técnicas e definição de conexão do dispositivo

1). Tamanho

Mm× do mm× de L×W×H= (115.5±0.5) (61±0.5) (40±0.5) milímetro

2). Exigências da aparência

Nenhum risco, rotulagem do espaço livre

3). Definição de conexão

Linha de entrada definição: Cumpre com os padrões do CCC e do UL, cabo de alimentação liso do dois-pino, comprimento 1.5M, fio de cobre 2×0.75mm2, tensão de withstand 300V.

Linha de saída definição: O comprimento 1.5m, #16 linha com um anel magnético, 4 fixa a saída, o Hook&Loop, a tensão de withstand 300V, a temperatura 80℃ do withstand, o tipo Taiyue ou o equivalente.

4) As saídas de potência fixam a definição

Série não.	Definição	Observações
Pin1, Pin2	positivo Output 24Vdc
Pin3, Pin4	negativo 24VdcOutput

8. Exigências da confiança

MTBF≥250Khours; Condição de teste: 25℃, entrada avaliado, saída da carga máxima.

9. Embalagem, transporte e armazenamento

1.) Embalagem

As caixas de embalagem contêm o nome do produto, o número de modelo, o nome do fabricante, o certificado da identificação e de inspeção da qualidade e a data etc. da fabricação.

2.) Transporte

Apropriado para o carro, navios, transporte dos planos e deve ser transportado na umidade-prova, estilo da sol-prova e ser segurado com cuidado.

3.) Armazenamento

Quando não no uso os produtos deverem ser armazenados em umas caixas de embalagem com a temperatura de armazenamento que é -20℃ a 85℃ e a humidade relativa que são 10% - 90%. Os armazéns não permitem produtos químicos prejudiciais dos gás, os inflamáveis, os explosivos e os corrosivos, e há uma vibração mecânica não forte, um choque e um campo magnético forte. As caixas de embalagem devem ser colocadas pelo menos 20cm da terra e longe das paredes, dos fontes de calor, das janelas e da entrada de ar pelo menos de 50cm. Os produtos podem ser armazenados para que 2 anos sob circunstâncias especificadas e a necessidade seja reexaminada mais tarde.

4.) Rotulagem

Graph1: Etiqueta Graph2 do inglês: Chinês/inglês
