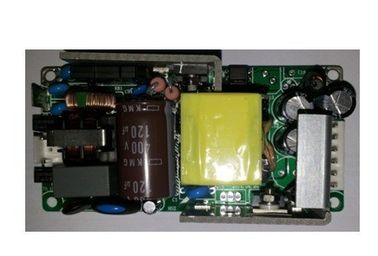

Saída médica 15V/4A MD60-30S15 da fonte de alimentação 60W
Características chaves
Escala da entrada da C.A.: 90~264Vac
Saídas triplas: 15V/4A
Eficiência elevada: 85%
Linha regulamento: ≤±2%
Regulamento da carga: ≤±2%
Baixo ripple&noise: ≤150mV
procurar um caminho mais curto a proteção
Saída sobre a proteção atual
Saída sobre a proteção da tensão
Natural esfrie
RoHS complacente
Avaliação chama-retardada UL94V-0
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada avaliado
|
100
|
|
240
|
VAC
|
|
|
Escala de tensão de entrada da C.A.
|
90
|
|
264
|
VAC
|
|
Freqüência avaliado da entrada da C.A.
|
|
50/60
|
|
Hertz
|
|
|
Escala de freqüência da entrada da C.A.
|
47
|
|
63
|
Hertz
|
|
|
Corrente de entrada máxima
|
|
|
2
|
A
|
Tensão de entrada mínima, carga máxima
|
|
Corrente do inrush da entrada
|
|
|
60
|
A
|
230 VAC de tensão de entrada, 25℃, primeiro começo
|
|
Eficiência
|
Entrada da C.A.
|
|
85
|
|
%
|
Tensão de entrada avaliado, carga avaliado
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Escala da tensão da saída
|
14,7
|
15
|
15,3
|
VDC
|
|
|
Escala da corrente de saída
|
0
|
|
4
|
A
|
|
|
Voltage Regulation
|
|
|
±2
|
%
|
|
|
Regulamento da carga
|
|
|
±2
|
%
|
|
|
Ondinha & ruído
|
|
|
150
|
mVp-p
|
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz
|
|
Tempo de elevação DE LIGAR/DESLIGAR
|
|
|
±5
|
%
|
|
|
Overshoot da tensão da saída
|
|
|
±5
|
%
|
|
|
Capacidade de saída
|
|
2200
|
|
μF
|
|
|
Coeficiente de temperatura
|
|
±0.02
|
|
%/℃
|
|
|
Gire adiam SOBRE
|
|
3
|
|
S
|
|
|
Output o risetime
|
|
20
|
|
Senhora
|
|
|
Gire mantêm-se FORA a tempo
|
|
10/20
|
|
Senhora
|
|
Características da proteção
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Saída sobre a proteção atual
|
4,5
|
|
6,5
|
A
|
Soluço
|
|
Saída sobre a proteção da tensão
|
16,5
|
|
19,5
|
VDC
|
|
|
Procurar um caminho mais curto a proteção
|
|
|
10
|
mΩ
|
Soluço
|
Características gerais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
100
|
|
|
KHrs
|
Entrada avaliado, carga máxima, 25℃
|
|
Peso
|
|
200
|
|
g
|
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
0
|
|
+55
|
℃
|
|
|
Temperatura de armazenamento
|
-40
|
|
+85
|
℃
|
|
|
Humidade relativa
|
20
|
|
90
|
%
|
|
|
Umidade do armazenamento
|
10
|
|
95
|
%
|
|
|
Altura
|
|
|
3000
|
m
|
|
|
Método Refrigerando-para baixo
|
|
|
|
|
Refrigerar natural
|
|
Pressão atmosférica
|
70
|
|
106
|
Kpa
|
|
Características de segurança
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
Entrada à saída
|
4000
|
|
|
VAC
|
5mA/1min, nenhum formar arcos e divisão
|
|
Entrada à terra
|
1500
|
|
|
VAC
|
|
Saída à terra
|
500
|
|
|
VDC
|
|
Resistência do isolamento
|
Entrada à saída
|
100
|
|
|
MΩ
|
|
|
Entrada à terra
|
100
|
|
|
MΩ
|
|
|
Saída à terra
|
100
|
|
|
MΩ
|
|
|
Corrente do escapamento
|
|
|
0,275
|
miliampère
|
264Vac, condição normal
|
Características da compatibilidade electrónica
|
Artigo
|
Padrões
|
Circunstâncias
|
Notas
|
|
CE
|
EN55011
|
Classe B
|
Passe o teste do sistema
|
|
RE
|
EN55022
|
Classe B
|
Passe o teste do sistema
|
|
Harmónico
|
EN61000-3-2
|
Exigências das lâmpadas do C
|
Critério B
|
|
Flutuações e cintilação da tensão
|
EN61000-3-3
|
Exigências de equipamentos da classe A
|
Critério B
|
|
Impulso
|
EN61000-4-5
|
Modo diferencial ±2KV, mode±4KV comum
|
Critério B
|
|
CS
|
IEC61000-4-6
|
NÍVEL 2: 3V/M
|
Critério A
|
|
RS
|
IEC61000-4-3
|
NÍVEL 2: 3V/M
|
Critério A
|
|
EFT
|
IEC61000-4-4
|
NÍVEL 3: 2V/M
|
Critério B
|
|
ESD
|
Descarga do ar
|
EN61000-4-2
|
±8KV
|
Critério B
|
|
Descarga do contato
|
EN61000-4-2
|
±4KV
|
Critério B
|
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Qualificação ambiental
|
Parâmetro
|
Notas
|
|
Vibração
|
Escala de freqüência: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Machados de X.Y.Z, 30min/axis
|
|
Choque mecânico
|
onda do Metade-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Frio (na operação)
|
Anúncio IEC60068-2-1
|
|
Calor úmido
|
IEC60068-2-67 CY
|
|
Ciclismo da temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclismo térmico
|
Vin = minuto a máximo, carga máxima, 100 ciclos
|
|
Marginalidade do projeto
|
Tmin-10°C a Tmax+10°C, 5°C etapas, Vin = minuto a máximo, carga 0-105%
|
|
Teste de vida
|
95% Vin avaliado e carga, unidades em derating o ponto, 1000 horas
|
|
Capacidade da solda
|
IEC60068-2-20
|
Conformidade dos padrões
|
Padrões
|
Notas
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Teste da chama da agulha, teste no conjunto inteiro, componentes board&plastic UL94V-0 complacentes
|
|
IEC 61000-4-2
|
|
Esboço mecânico
Length×width×heigth: 101.6×50.8×28 (milímetro), 4×2×1.1 (dentro)
Designações do conector
Conector da entrada
|
Código do Pin
|
Função
|
|
L
|
Linha viva
|
|
NC
|
Zero
|
|
N
|
Linha neutra
|
Conector de saída
|
Código do Pin
|
Função
|
|
VO+
|
Tensão positiva da saída
|
|
VO+
|
Tensão positiva da saída
|
|
Vo
|
Tensão negativa da saída
|
|
Vo
|
Tensão negativa da saída
|
|
S
|
Sentido remoto negativo
|
|
S+
|
Sentido remoto positivo
|
