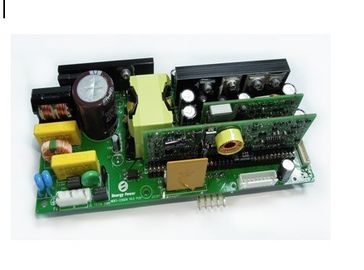

A fonte de alimentação médica 65W Output 5V/3.0, 24V/1.5A, 16.8V/0.75A MD65-220Q19
Características chaves
Escala da entrada da C.A.: 90~264Vac
Escala da entrada da bateria de Li: 12~16.8Vdc
saídas do uard: 5V/3.0, 24V/1.5A, 16.8V/0.75A
Eficiência elevada: 70%
Linha regulamento: ≤±1%
Regulamento da carga: ≤±4%
Baixo ripple&noise: ≤200mV
procurar um caminho mais curto a proteção
Saída sobre a proteção atual
Saída sobre a proteção da tensão
Entrada sob o fechamento da tensão
Sinal da operação da C.A.
Sinal da operação de bateria
Sinal do carregamento de bateria
Sinal da capacidade da bateria
Função de ligar/desligar macia
Interruptor sem emenda entre a C.A., a bateria e a C.C.
Natural esfrie
RoHS complacente
Avaliação chama-retardada UL94V-0
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada avaliado
|
100
|
|
240
|
VAC
|
|
|
Escala de tensão de entrada da C.A.
|
90
|
|
264
|
VAC
|
|
|
Freqüência avaliado da entrada da C.A.
|
|
50/60
|
|
Hertz
|
|
|
Escala de freqüência da entrada da C.A.
|
47
|
|
63
|
Hertz
|
|
|
Corrente de entrada máxima
|
|
|
2,0
|
A
|
Tensão de entrada mínima, carga máxima
|
|
Corrente do inrush da entrada
|
|
|
60
|
A
|
264 VAC de tensão de entrada, 25℃, primeiro começo
|
|
Tensão de entrada da bateria
|
12
|
|
16,8
|
VDC
|
partida de ≥13.5V
|
|
Eficiência
|
Entrada da C.A.
|
70
|
|
|
%
|
Tensão de entrada avaliado, carga avaliado
|
|
Bateria e entrada de C.C.
|
80
|
|
|
%
|
Tensão de entrada avaliado, carga avaliado
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Escala da tensão da saída
|
5V
|
4,8
|
5
|
5,2
|
VDC
|
|
|
24V
|
23,04
|
24
|
24,96
|
VDC
|
|
|
Carregamento de bateria
|
16,4
|
16,8
|
17,2
|
VDC
|
|
|
8-20V
|
7,68
|
8
|
8,32
|
VDC
|
L0: 0, H0: 0, saída 8V
|
|
11,68
|
12
|
12,32
|
VDC
|
L0: 1, H0: 0, saída 12V
|
|
19,2
|
20
|
20,8
|
VDC
|
L0: 1, H0: 1, saída 20V
|
|
Escala da corrente de saída
|
5V
|
0
|
|
3
|
A
|
|
|
24V
|
0
|
|
1,5
|
A
|
|
|
Carregamento de bateria
|
|
675
|
|
miliampère
|
|
|
8-20V
|
0
|
|
0,4
|
A
|
|
|
Linha regulamento
|
|
|
±1
|
%
|
|
|
Regulamento da carga
|
|
|
±4
|
%
|
|
|
Ondinha & ruído
|
5V
|
|
|
100
|
mVp-p
|
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz
|
|
24V
|
|
|
240
|
milivolt-p
|
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz
|
|
8-20V
|
|
|
200
|
milivolt-p
|
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz
|
|
tempo de elevação da saída de 5V 24V 8-20V
|
|
|
50
|
Senhora
|
|
|
Overshoot da tensão da saída
|
|
|
±5
|
%
|
|
|
Capacidade de saída (5V 24V)
|
|
2000
|
|
μF
|
|
Características da proteção
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Saída sobre a proteção da tensão
|
5V
|
5,5
|
|
7,5
|
V
|
Trava-fora, necessidade de reiniciar
|
|
24V
|
26,4
|
|
36
|
V
|
|
8-20V
|
22
|
|
30
|
V
|
|
Proteção do undervoltage da bateria
|
12
|
|
12,6
|
V
|
Trava-fora, necessidade de reiniciar
|
Características gerais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
500
|
|
|
KHrs
|
Entrada avaliado, carga máxima, 25℃
|
|
Peso
|
|
500
|
|
g
|
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
0
|
|
+40
|
℃
|
|
|
Temperatura de armazenamento
|
-20
|
|
+85
|
℃
|
|
|
Humidade relativa
|
20
|
|
90
|
%
|
|
|
Umidade do armazenamento
|
10
|
|
95
|
%
|
|
|
Altura
|
|
|
3000
|
m
|
|
|
Método Refrigerando-para baixo
|
|
|
|
|
Refrigerar natural
|
Características de segurança
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
Entrada à saída
|
4000
|
|
|
VAC
|
5mA/1min, nenhum formar arcos e divisão
|
|
Entrada à terra
|
1500
|
|
|
VAC
|
|
Resistência do isolamento
|
Entrada à saída
|
30
|
|
|
MΩ
|
500Vdc/1min, pressão atmosférica normal, umidade de 90%
|
|
Corrente do escapamento
|
Entrada à terra
|
|
|
0,5
|
miliampère
|
264Vac, condição normal
|
|
|
|
1
|
miliampère
|
264Vac, única falha
|
Gestão da bateria
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Corrente à espera do escapamento da bateria
|
|
|
0,8
|
miliampère
|
|
|
Capacidade da bateria
|
2
|
|
4,4
|
Ah
|
Bateria de Li
|
|
Tensão da bateria
|
|
14,8
|
|
V
|
série 3.7V×4
|
Notas:
a bateria 1.The e o interruptor ao poder comercial são passagem sem emenda;
modo 2.Battery de carregamento: após o poder sobre, o self-test da bateria de 10 segundos, prepara carregando, carregamento constante-atual, flutuador que carrega após a bateria carregada inteiramente. É normal que a tensão flutua quando a bateria não é carregada.
Sinal e interruptor
|
Artigo
|
Funções
|
Notas
|
|
Sinal de entrada da C.A.
|
Sinalize giram sobre quando entrada da C.A., saída 5±0.2V
|
Pin7 do conector J4
|
|
Nenhum sinal em linha da bateria
|
Output 5±0.2V quando bateria em linha, 0V quando bateria off line
|
Pin11 do conector J4
|
|
Sinal do carregamento de bateria
|
Output 4.5±0.2V quando carregamento de bateria, 0V quando bateria carregado off line ou inteiramente
|
Pin8 do conector J4
|
|
SW1: a tensão de baixo nível macia desliga
|
a tensão de baixo nível macia desliga: 5V, 8-20V, 24V
|
Pin1 do conector J4 à terra desligam, 1 segundo atraso
|
|
SW2: volta de baixo nível da tensão DE LIGAR/DESLIGAR
|
volta dura 5V DE LIGAR/DESLIGAR da tensão de baixo nível, 8-20V, 24V
|
Gire sobre quando pin2 do conector J4 curto à terra, desligam quando pin2 e terra curtos outra vez, o segundo atraso 3 DE LIGAR/DESLIGAR
|
|
SW3: a tensão de baixo nível desliga
|
24V nenhuma saída
|
Pin3 do conector J4 à terra
|
|
SW4: a tensão de baixo nível desliga
|
8-20V nenhuma saída
|
Pin4 do conector J4 à terra
|
|
entrada da tensão do nível de controle 8-20V
|
O nível de sinal voltage5±0.2V, fixa 5 de J4 é o sinal L0, pin6 de J4 é o sinal H0
|
L0: 0, H0: 0, output8V
L0: 1, H0: 0, output12V
L0: 1, H0: 1, output20V
|
Características da compatibilidade electrónica
|
Artigo
|
Padrões
|
Circunstâncias
|
Notas
|
|
CE
|
EN55022
|
Classe B
|
Passe o teste do sistema
|
|
RE
|
EN55022
|
Classe B
|
Passe o teste do sistema
|
|
Harmónico
|
EN61000-3-2
|
Exigências das lâmpadas do C
|
Critério B
|
|
Flutuações e cintilação da tensão
|
EN61000-3-3
|
Exigências de equipamentos da classe A
|
Critério B
|
|
Impulso
|
EN61000-4-5
|
Modo diferencial ±2KV, mode±4KV comum
|
Critério B
|
|
MERGULHO
|
EN61000-4-11
EN55024
|
Mergulho da tensão a 0%Ut, 10ms
|
Critério B, teste na fase 0, 90, 180 e 270
|
|
Mergulho da tensão a 40%Ut, 20ms
|
|
Mergulho da tensão a 70%Ut, 50ms
|
|
ESD
|
Descarga do ar
|
EN61000-4-2
|
±8KV
|
Critério B
|
|
Descarga do contato
|
EN61000-4-2
|
±4KV
|
Critério B
|
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Qualificação ambiental
|
Parâmetro
|
Notas
|
|
Vibração
|
10-55Hz varredura, 1 Min./varredura, 120 varreduras para a linha central 3
|
|
Choque mecânico
|
minuto 100g, 2 gotas em x e linha central de y, 1 gota na linha central de z
|
|
Frio (na operação)
|
Anúncio IEC60068-2-1
|
|
Calor úmido
|
IEC60068-2-67 CY
|
|
Ciclismo da temperatura
|
-40°C a 100°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclismo térmico
|
Vin = minuto a máximo, carga máxima, 100 ciclos
|
|
Marginalidade do projeto
|
Tmin-10°C a Tmax+10°C, 5°C pisa, Vin = minuto a máximo, carga 0-105%
|
|
Teste de vida
|
95% avaliou Vin e carga, unidades em derating o ponto, 1000 horas
|
|
Capacidade da solda
|
IEC60068-2-20
|
Conformidade dos padrões
|
Padrões
|
Notas
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Teste da chama da agulha, teste no conjunto inteiro, componentes board&plastic UL94V-0 complacentes
|
|
IEC 61000-4-2
|
|
Esboço mecânico
Length×width×heigth: 175×80×38.6 (milímetro), 6.894×3.15×1.52 (dentro)
Designações do conector
J1: Tipo areVH3.96-5 do conector da entrada da C.A. (parte traseira rápida)
|
COM codifica
|
Descrição
|
Código do Pin
|
Função
|
|
J1
|
Conector da entrada da C.A.
|
1
|
L
|
|
2
|
NC
|
|
3
|
N
|
|
4
|
NC
|
|
5
|
FG
|
J3: Tipo areXH2.54-8 do conector de saída (parte traseira rápida)
|
COM codifica
|
Descrição
|
Código do Pin
|
Função
|
|
J3
|
Conector de saída
|
1-2
|
5V
|
|
3-4
|
Terra
|
|
5-6
|
24V
|
|
7-8
|
8-20V
|
J2: O tipo J2 do conector da entrada da bateria é VH3.96-5 (o pino da curvatura)
|
COM codifica
|
Descrição
|
Código do Pin
|
Função
|
|
J2
|
Conector da entrada da bateria
|
1-2
|
BASTÃO
|
|
3
|
NC
|
|
4-5
|
BAT+
|
Notas: O BASTÃO não pode conectar à terra
J4: O conector J4 do controle e do interruptor de sinal é XH1.25-12 (a parte traseira rápida)
|
COM codifica
|
Descrição
|
Código do Pin
|
Entrada ou saída
|
Função
|
|
J4
|
Conector de saída
|
1
|
Entrada
|
Macio desligue quando SW1 conectam à terra, 1 segundo atraso, 5V/24V/8-20V nenhuma saída
|
|
2
|
Entrada
|
Gire sobre 5V/24V/8-20V quando SW2 conectam à terra, desligam quando SW2 e terra curtos outra vez, o segundo atraso 3, não auto-fechado
|
|
3
|
Entrada
|
SW3 conectam à terra, 24V nenhuma saída
|
|
4
|
Entrada
|
SW4 conectam à terra, 8-20V nenhuma saída
|
|
5
|
Entrada
|
L0 signal1, input5V
|
|
6
|
Entrada
|
H0 signal2, input5V
|
|
7
|
Saída
|
Sinal da C.A., saída 5V quando C.A. em linha, 0V quando C.A. off line
|
|
8
|
Saída
|
Sinal de carregamento, saída 4.5V quando a bateria charing, 0V quando a bateria não charing ou carregado inteiramente. A tensão flutuará quando a bateria não é nenhum carregado mas o diodo emissor de luz não se iluminará sobre
|
|
9
|
Saída
|
Terra
|
|
10
|
Saída
|
BAT+
|
|
11
|
Saída
|
Nenhum sinal em linha da bateria, saída 5V quando a bateria carregou, 0V quando a bateria não for carregada
|
|
12
|
NC
|
NC
|
